13 – 1
13 Motor-operated mechanism
For charging the storage spring automatically.
Will be switched on if storage spring is discharged and control volt-
age is applied.
Is automatically de-energized after charging.

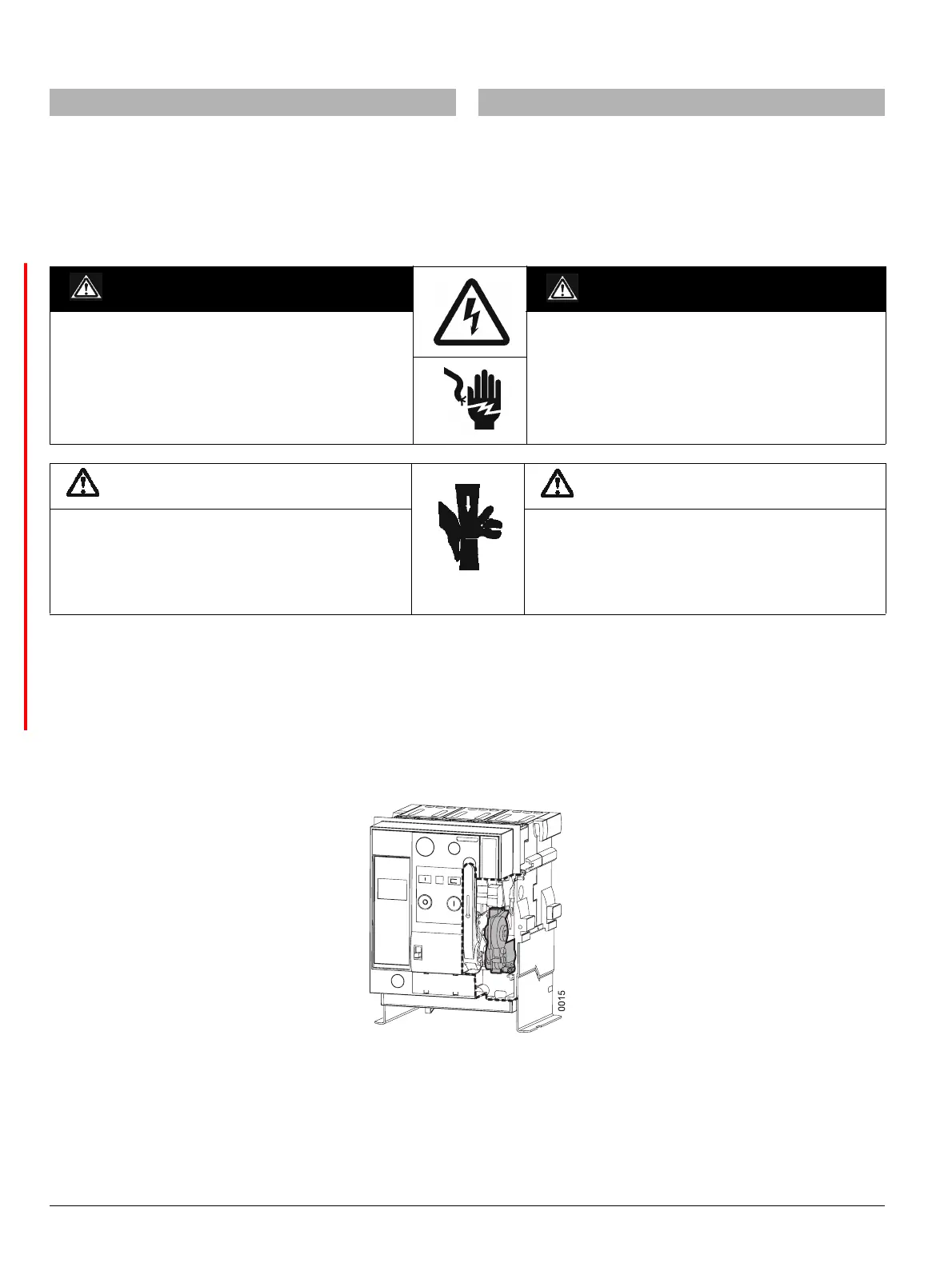

13.1 Installing the motor-operated mechanism
- OPEN the circuit breaker and discharge the storage
spring q (page 24-2)
- Move circuit breaker into maintenance position
q (page 24-3)
- Remove front panel q (page 24-4)
13 Motorantrieb
Für automatisches Spannen des Federspeichers.
Wird eingeschaltet, wenn Federspeicher entspannt und Steuer-
spannung vorhanden.
Schaltet nach dem Spannen automatisch ab.
13.1 Nachrüsten des Motorantriebs
- Ausschalten und Federspeicher entspannen
q (Seite 24-2)
- Leistungsschalter im Einschubrahmen in Wartungsposi-
tion bewegen q (Seite 24-3)
- Bedienpult abbauen q (Seite 24-4)
GEFAHR DANGER
Gefährliche elektrische Spannung
Kann Tod, schwere Personenschäden sowie Schäden an
G
eräten und Ausrüstung bewirken.
Vor dem Arbeiten an diesem Gerät Anlage unbedingt span-
nungsfreischalten.
Hazardous voltage
Will cause death, serious personal injury, or equipment
da
mage.
Disconnect power before working on this equipment.
WARNUNG WARNING
Schnell bewegte Teile!
Können schwere Personenschäden verursachen.
Vor der Ausführung von Wartungs- oder anderen Arbeiten am
Leistun
gsschalter unbedingt den Federspeicher entspannen.
High speed moving parts!
Will cause serious personal injury.
Discharge springs before inspection, or any work within the cir-
cuit breaker.
