Siemens WL Series - Externe Spannungsversorgung

9 – 118
9.3 Externe Spannungsversorgung
Die Grundschutzfunktionen der elektronischen Überstromauslöser
benötigen keine Hilfsenergie.
Sollen die zusätzlichen Funktionen der Überstromauslöser
ET
U745 - 776 genutzt werden, die einen Datenaustausch über
den
c erfordern, muss eine externe Spannungsversorgung
24 V DC (Klasse 2) angeschlossen werden.

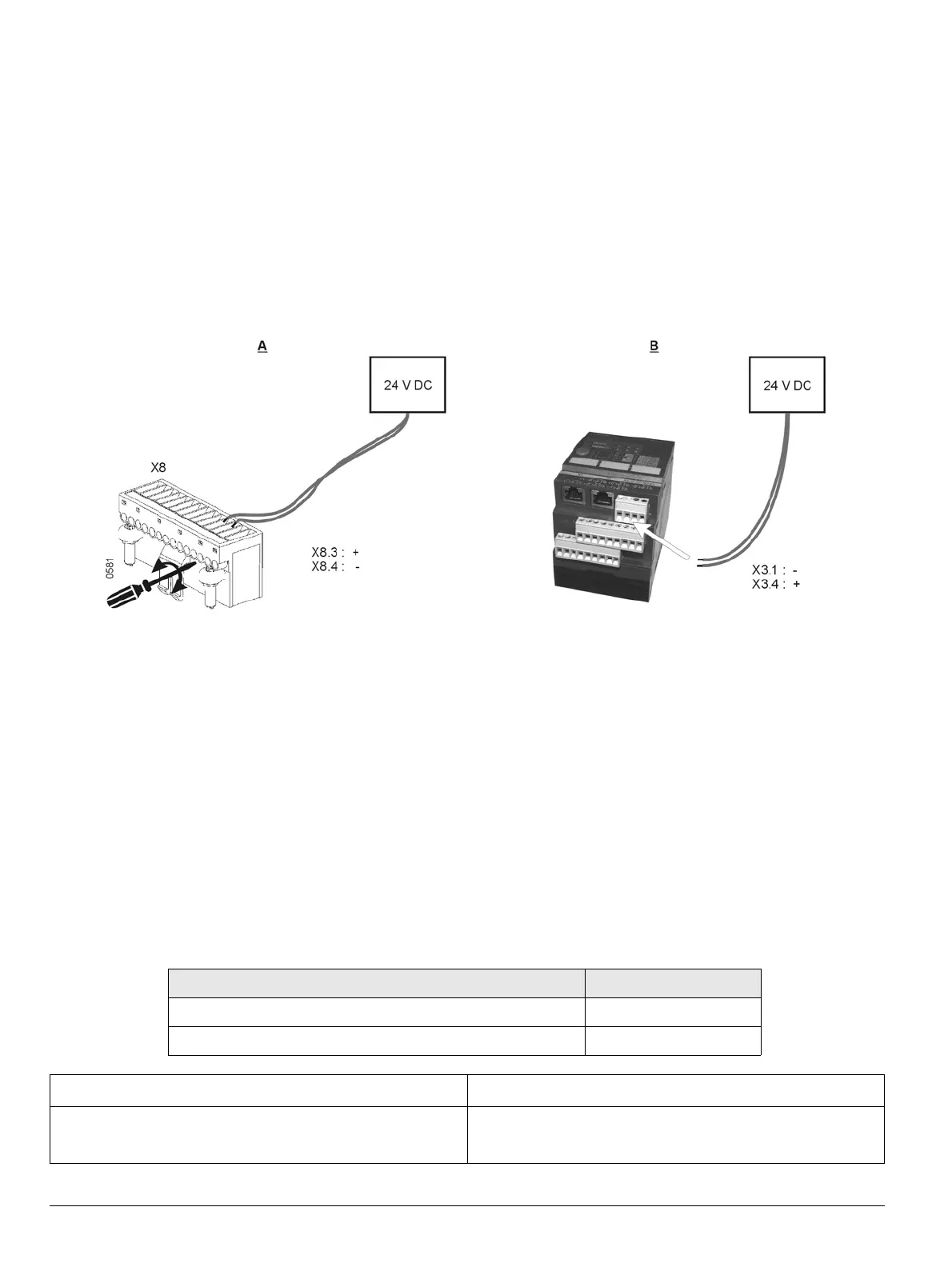

Anschluss
Variante A: Anschluss an den Handstecker X8 (Vorzugsvariante)
Variante B: Anschluss an ein beliebiges c-Modul
Anforderungen
Die externe Spannungsversorgung mit 24 V DC muss mindestens
den Anforderungen der DIN 19240 / EN 61131 genügen.
Für die Versorgung eines Leistungsschalters mit der maximal mögli-
chen Anzahl externer c- Modu
le kann das unten aufge-
führte Siemens-Netzteil verwendet werden. Soll ein zweiter
Lei
stungsschalter versorgt werden, ist auch ein zweites Netzteil
erforderlich.
Bei Verwendung von Spannungsversorgungen eines anderen Her-
stellers sollten folgende Bedingungen erfüllt werden:
- Primär getaktetes Schaltnetzteil
-24 V DC, ± 3 %
- Stromnennwert: 5 A pro Leistungsschalter mit der maxi-
mal möglichen Anzahl externer c- Modul
e
Bestell-Nummer
Power supply / Stromversorgung Catalog No. / Bestell-Nr.
120/230 V AC / 24 V DC, 2.5 A WLSITOP25
120/230 V AC / 24 V DC, 3.8 A WLSITOP1
VORSICHT CAUTION
Die externe Spannungsversorgung für die elektronischen
Komponenten darf nicht zur Stromversorgung des Motoran-
triebes verwendet werden!
The external power supply used for electronic components
shall not be used to supply the motor-operated mechanism!
9.3 External voltage supply
The basic functions of the electronic trip units do not require auxil-
iary power supply.
To use the extended functions of the trip units ETU745 - 776 requir-
ing data exchange through the c, an external 24 V DC
UL Lis
ted class-2 voltage supply must be connected.
Connection
Version A: Connection to hand plug X8 (preferred version)
Version B: Connection to any c module X8
Requirements
The external voltage supply with 24VDC must be class 2 UL Listed
power supply.
To supply power to a circuit breaker equipped with the maximum
n
umber of external c modules possible, the Siemens
po
wer supply unit mentioned below can be used. If a second circuit
breaker must be fed, a second power supply unit will be necessary
as well.
When using voltage supply units from other manufacturers, the fol-
lowing conditions must be fulfilled:
- Primary-switched-mode power supply unit
-24 V DC, ± 3 %
- Current rating: 5 A per circuit breaker with the maximum
n
umber of external c modules possible
Catalog number
