Siemens WL Series - Hilfsauslöser; Elektrische Einschaltsperre

8 – 4

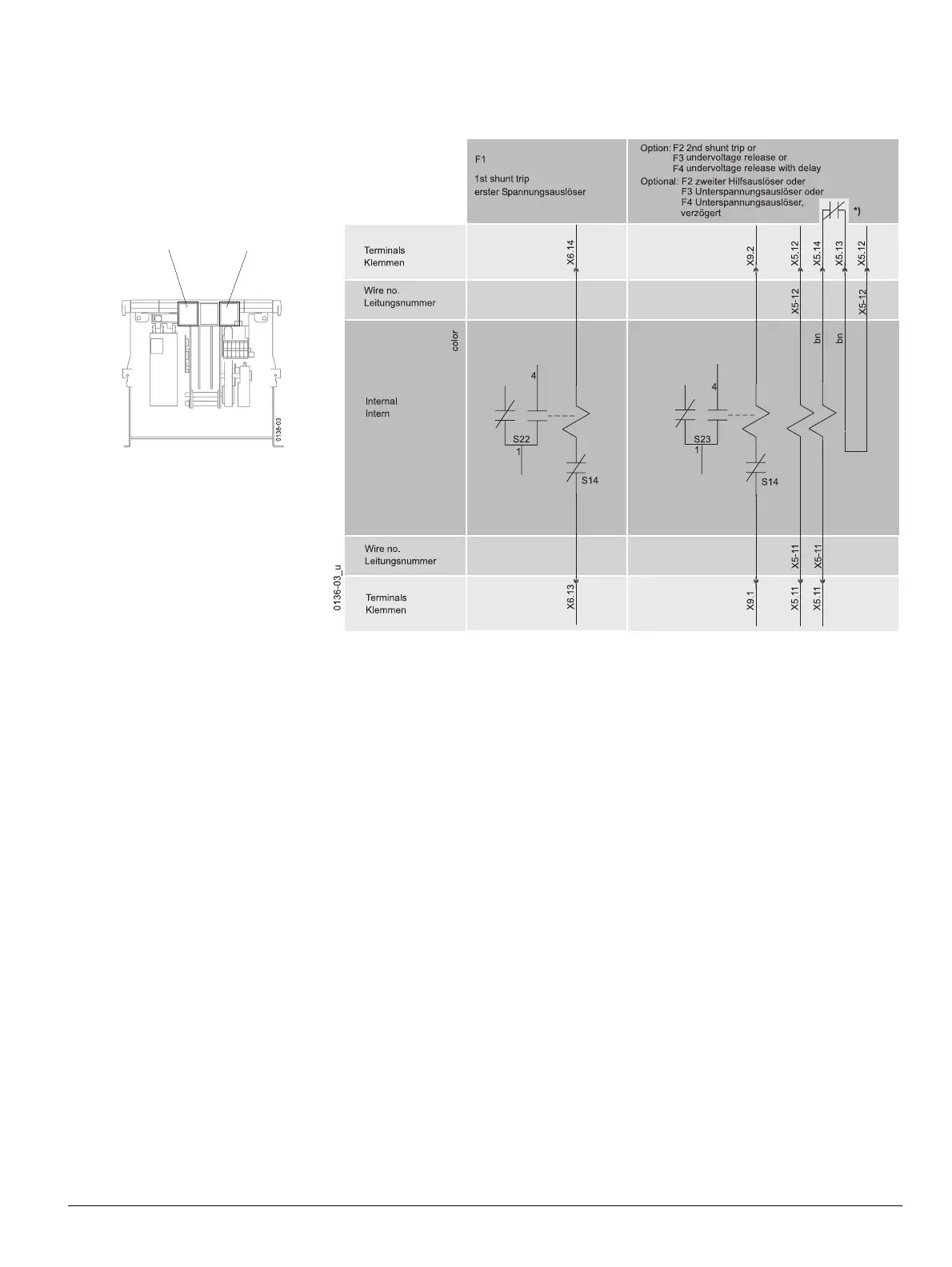

8.4 Hilfsauslöser / Elektrische Einschaltsperre
*) NOT-AUS oder Brücke
**) Gleicher Einbauplatz
1) Für Leistungsschalter, die mit Spannungsauslö
ser und Einschaltmagnet aus-
gerüstet sind, wird der kombinierte Abstellschalter S14 / S15 verwendet.
TC
TC
UVR
UVRD
F1
F2, F3, F4 **)
1)
8.4 Shunt Trip / Undervoltage Trip
L
*) EMERGENCY OPEN or short terminals
**) Same location
1) For circuit breaker equipped with shunt trip and closing coil, the combined cut-
off- switch S14 / S15 will be used. (One s
witch NO + NC is serving both soleno-
ids.)
