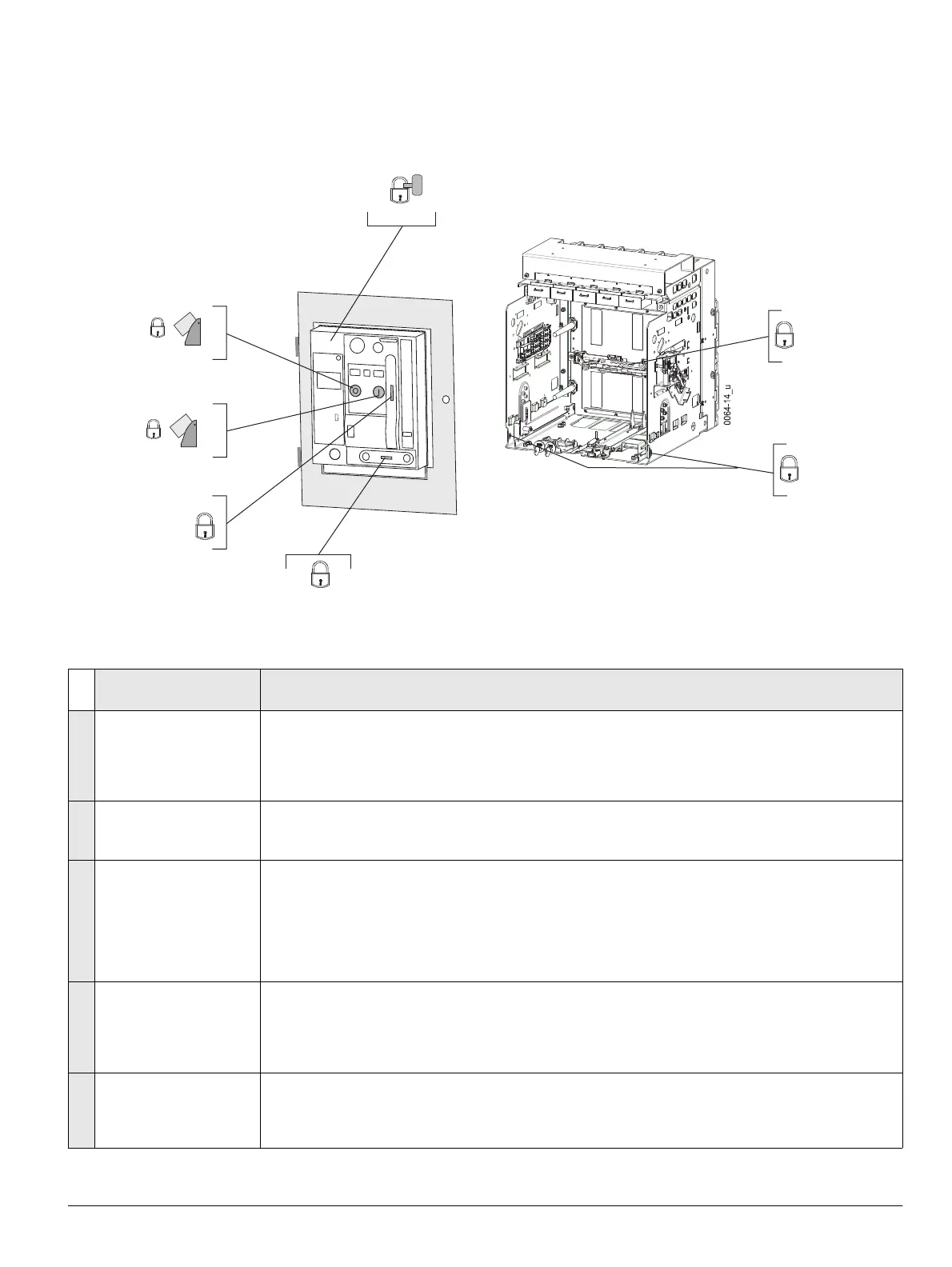

15.2 Padlocking facilities
q Key locks (page 15-1)
15.2 Vorrichtungen für Bügelschlösser
q Sicherheitsschlösser (Seite 15-1)
Padlock Locking device
Abschließvorrichtung
Effects
Wirkung
1
Padlock Locking bracket for
"
OPEN"
Verschlussbügel für „ AUS“
The locking bracket for "
OPEN" can be locked with up to 4 padlocks Ø 6 mm. The circuit breaker cannot be
closed.
Der Verschlussbügel für „ AUS“ kann mit bis zu 4 Bügelschlössern Ø 6 mm abgeschlossen werden. Das Ein-
schalten des Leistungsschalters ist nicht möglich.
2 Shutter
If the circuit breaker has been removed, the shutter can be closed with padlocks.
q (page 15-22)
Der Shutter kann bei entnommenem Schalter mit Bügelschlösser
n abgeschlossen werden. q (Seite 15-22)
3
Guide rails
Verfahrschienen
The guide rails can be locked with 2 padlocks so that they can
not be extended. The circuit breaker is either in the
connected position or has been removed. It is not possible to insert a circuit breaker in the guide frame.
q (page 15-23)
Die Verfahrschienen können mit 2 Bügelschlösser
n abgeschlossen werden, so dass sie nicht mehr herausgezo-
gen werden können. Schalter ist entnommen oder in Betriebsstellung. Das Ein
setzen eines Schalters in den Ein-
schubrahmen ist nicht möglich.
q (Seite 15-23)
4
Racking handle
Handkurbel
Drawing out of the racking handle can be prevented by fitting
a maximum of 3 padlocks. The circuit breaker is
then locked against moving.
q (page 15-23)
Das Herausziehen der Kurbel kann mit bis zu 3 Bügelschlösser
n verhindert werden. Der Schalter ist gegen Ver-
fahren gesichert.
q (Seite 15-23)
5
Spring charging lever
Antriebshandhebel
The spring charging lever can be padlocked. The storage spring cannot be charged manually.
q (page 15-23)
Der Antriebshandhebel kann mit einem Bügelschloss abgeschlossen w
erden. Ein Spannen des Federspeichers
per Hand ist nicht möglich.
q (Seite 15-23)
