8 – 5
8.5 Einschaltmagnet / Elektrisch EIN
*) Gleicher Einbauplatz wie S12
1) Für Leistungsschalter, die mit Spannungsauslö
ser und Einschaltmagnet aus-
gerüstet sind, wird der kombinierte Abstellschalter S14 / S15 verwendet.
2) Zwillingsaderendhülse verwenden
Crimpwerkzeug z. B.: Weidmüller PZ3 bis PZ6, WAGO Variocrimp 4
CC
S10 *)
CC
1)

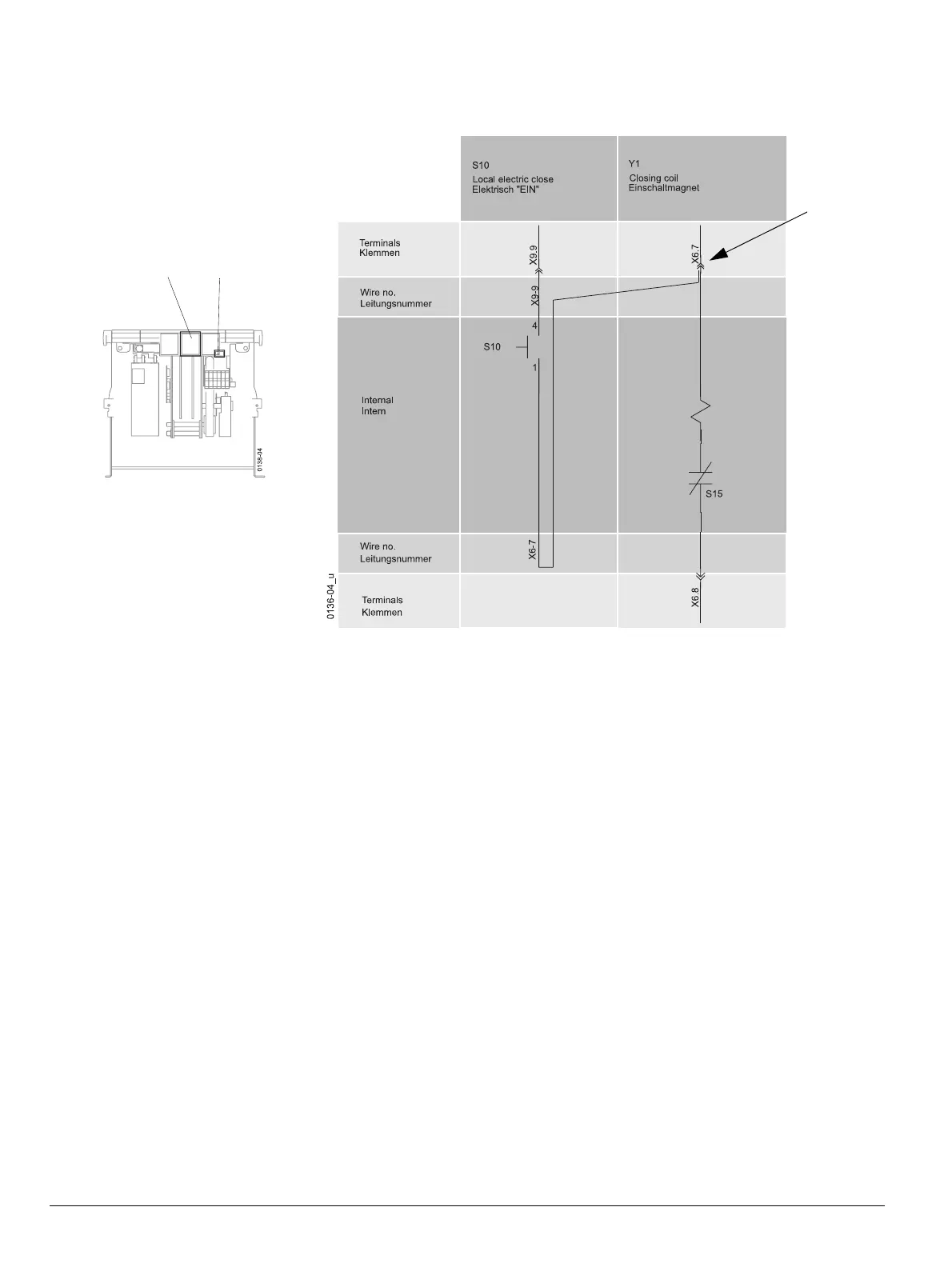

8.5 Closing Coil / Electrical CLOSE
*) Same location as S12
1) For circuit breaker equipped with shunt trip and closing coil, the combined cut-
off- switch S14 / S15 will be used. (One switch NO + NC is serving both soleno-
ids.)
2) Use twin wire end ferrule
Crimping tool e. g.: Weidmüller PZ3 bis PZ6, WAGO Variocrimp 4
2)
