10 – 2

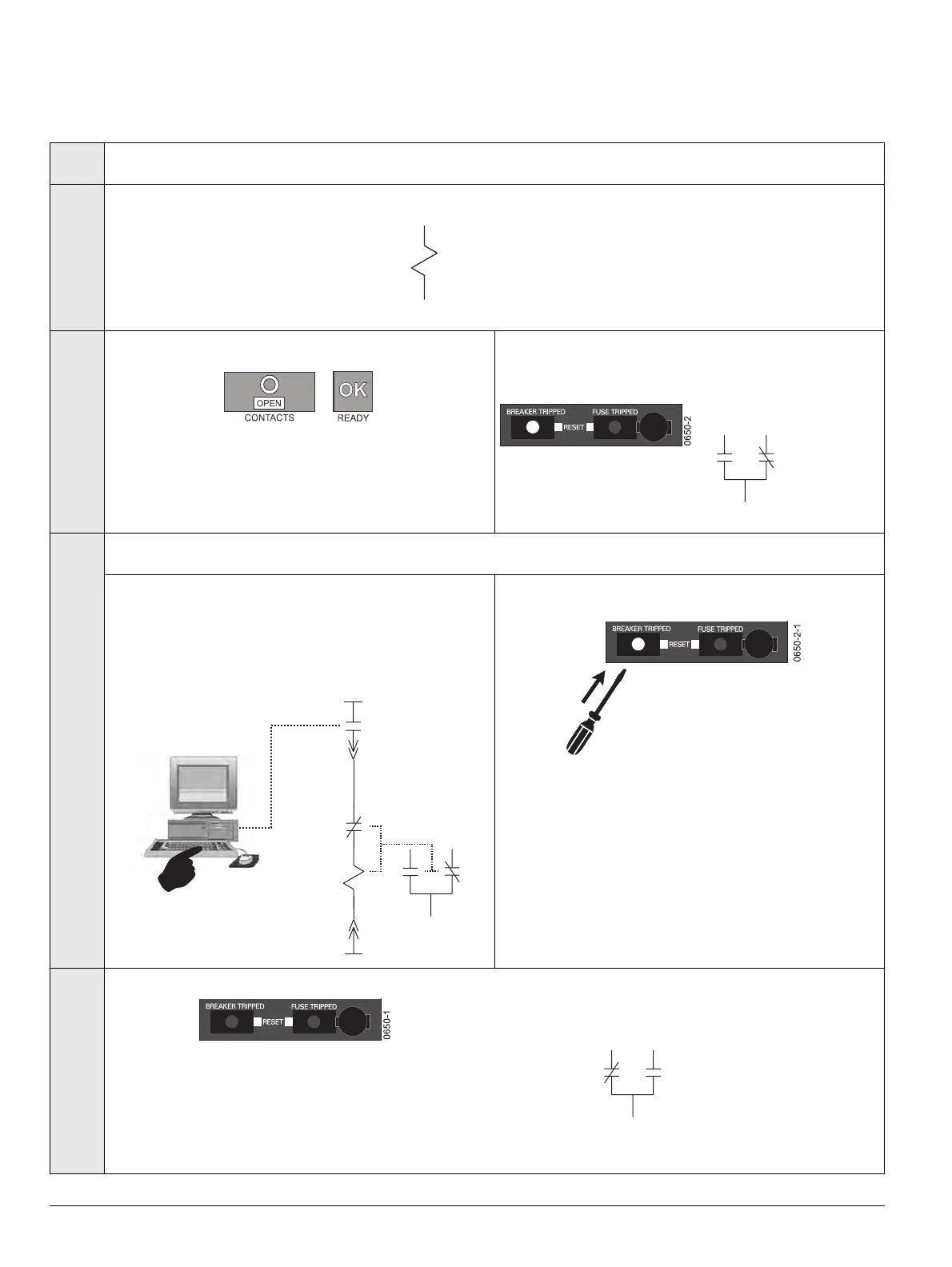

10.2 Automatic reset of the bell alarm lockout 10.2 Automatische Rücksetzung des
Ausgelöst-Meldeschalters
1
Schalter schaltet aus durch
Überstromauslösung
Circuit breaker is tripped by overcurrent
2
Automatic reset / Automatische Rücksetzung
3
Indicators / Zustandsanzeigen
Circuit breaker is immediately ready to close again, if storage
sp
ring is charged.
Schalter ist so
fort wieder einschaltbereit, sofern Federspeicher
gespannt
Signals / Meldungen
4
Reset tripped indicator and tripped signal
Rücksetzen von Ausgelöst-Anzeige und Ausgelöst-Meldung
Remote reset / Fernrücksetzung
Option: Remote reset
of the tripped indicator and the tripped signal
by means of a remote reset solenoid
q (page 10-5)
Option: F
ernrücksetzen der Ausgelöst-Anzeige und der Ausgelöst-
Meldung durch einen Fern-Rücksetzmagneten
q (Seite 10-5)
Manual reset / Manuelle Rücksetzung
Press tripped indicator (red pin
), until it latches
Ausgelöst-Anzeige (roter Stößel) drücken, bis sie einrastet
5
Tripped indicator reset
Ausgelöst-Anzeige zurückgesetzt
Tripped signal reset
Ausgelöst-Meldung zurückgesetzt
Automatic
mechanical
reset
Automatische
mechanische
Rücksetzeinrichtung
Tripping solenoid
Auslösemagnet
0077-01_u
F5
Trip signaling
switch
Ausgelöst-
Meldeschalter
Trip
X7.12 X7.14
X7.13
S24
0053-06_u
F7
S13
X8.13
X8.14
S24
X7.13
X7.14
X7.12
Trip signaling
switch
Ausgelöst-
Meldeschalter
Reset
X7.12 X7.14
X7.13
S24
