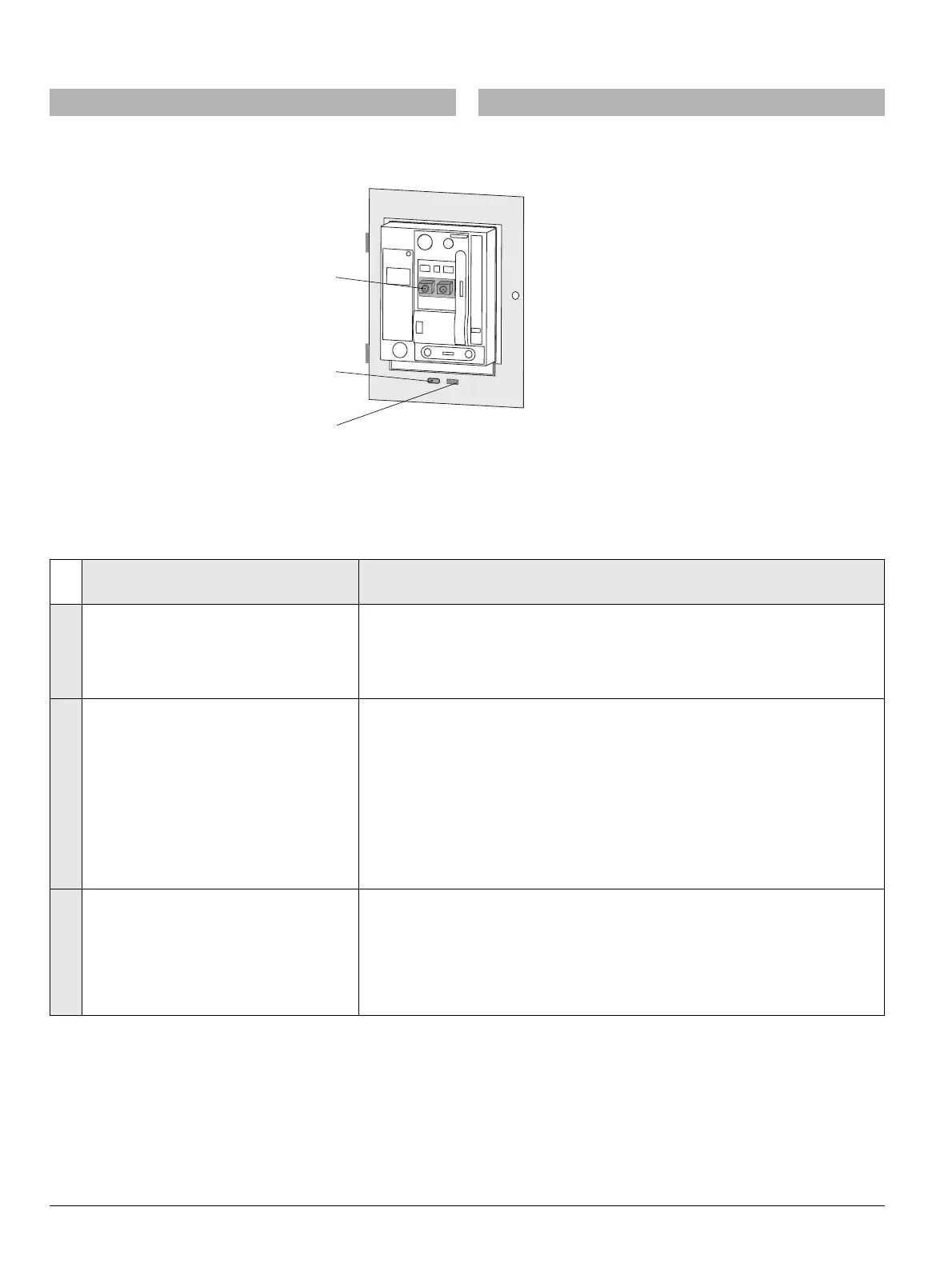

17 Interlocks 17 Sperrvorrichtungen
Interlock
Sperrvorrichtung
Effects
Wirkung
1
Access block via CLOSE/OPEN button (lock-
ing set)
Zugangssperre über Taster Mecha
nisch EIN
und AUS (Verriegelungsset)
The CLOSE/OPEN buttons are each covered in such a way that operation is only possible
with a tool.
q (page 17-2)
Taster Mechanisch EIN und AUS sind jeweils mit
einer Kappe abgedeckt, die eine Betäti-
gung nur mit einem Werkzeug zulässt.
q (Seite 17-2)
2
Cubicle door locking mechanism
Verriegelung der Schaltschranktür
The cubicle door cannot be opened if
- the fixed-mounted circuit-break
er is closed (signal transmission through bow-
den wire) or
- if the draw-out circuit-breaker is in service position.
q (page 17-3)
Schaltschranktür kann nicht geöffnet werden, wenn
- der Festeinbauschalter eingeschaltet ist (Über
tragung des Sperrsignals mittels
Bowdenzug) bzw.
- sich der Einschubschalter in der Betr
iebsstellung befindet.
q (Seite 17-3)
3
Interlock against racking when cubicle door is
open
Verfahrsperre bei offener Schaltschranktür
The racking handle is blocked if the cubicle door is open and it cannot be drawn out.
Rac
king the draw-out circuit-breaker is not possible. The block only actuates on the inser-
ted racking handle.
q
Die Handkurbel wird bei offener Schaltschranktür blockiert und kann nicht herausgezogen
werden. Ein Verfahren des Einschubschalters ist nicht möglich. Die Sperre wirkt nur auf
die eingeschobene Handkurbel.
q
0064-06-04_nu
(3)
(1)
(2)
