11 – 6

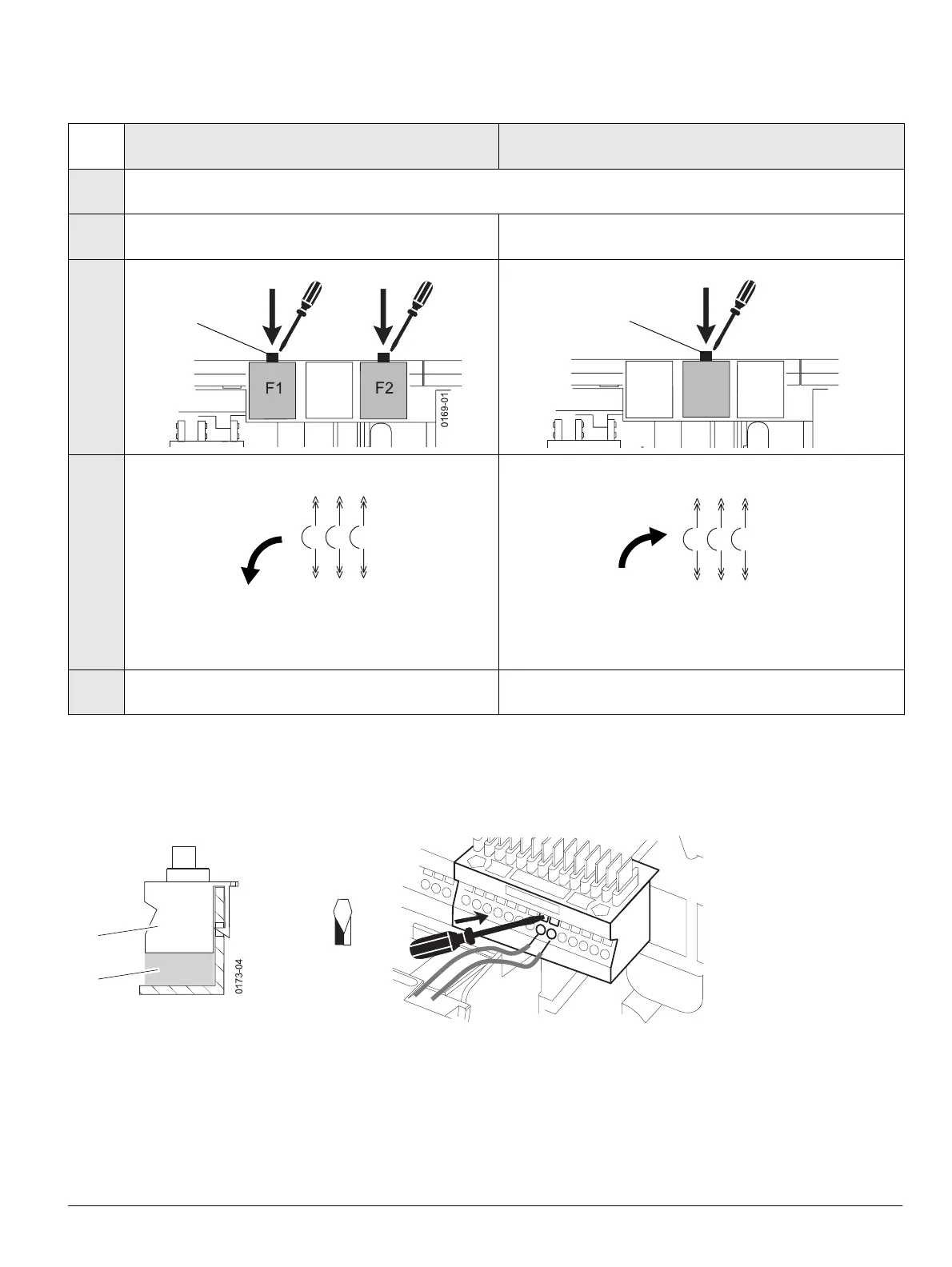

11.7 Mechanical function test
11.8 Connecting wires
q Circuit diagrams (page 8-4)
(1) Receptacle
(2) Wire channel
11.9 Final tasks
- Install front panel q (page 24-5)
- Attach secondary disconnects q (page 5-27)
- Connect wires to secondary disconnectsq (page 5-25)
Terminals / Klemmen:
CC
F1
F2, F3
F4
: X6.7 / X6.8
: X6.13 / X6.14
: X5.11 / X5.12
: X5.11 ... X5.14
: X9.9 / X6.7
S10
11.7 Mechanische Funktionsprüfung
11.8 Leitungen anschließen
q Schaltpläne (Seite 8-4)
(1) Messerleiste
(2) Kabelkanal
11.9 Abschließende Arbeiten
- Bedienpult anbauen q (Seite 24-5)
- Hilfsstromstecker aufsetzen q (Seite 5-27)
- Leitungen an Hilfsstromstecker anschließen
Shunt trip
Spannungsauslöser
Closing coil
Einschaltmagnet
1
q Charge the storage spring manually (page 6-4)
q Federspeicher per Hand spannen (Seite 6-4)
2
q Close circuit breaker (page 6-6)
q Einschalten (Seite 6-6)
3
4
Circuit breaker op
ens
Schalter schaltet au
s
Circuit breaker closes
Schalter schaltet ein
5
q Opening the circuit breaker (page 6-6)
q Ausschalten (Seite 6-6)
Armature
Anker
0169-02_u
CC
Armature
Anker
0083_u
0083_u
3,0 x 0,6
(1)
(2)
1/8“
