15 Locking devices
15.1 Key locks
q Padlocking facilities (page 15-19)
*) Location on FS I
15 Abschließvorrichtungen
15.1 Sicherheitsschlösser
q Vorrichtungen für Bügelschlösser (Seite 15-19)
*) Lage des Schlosses für BG I

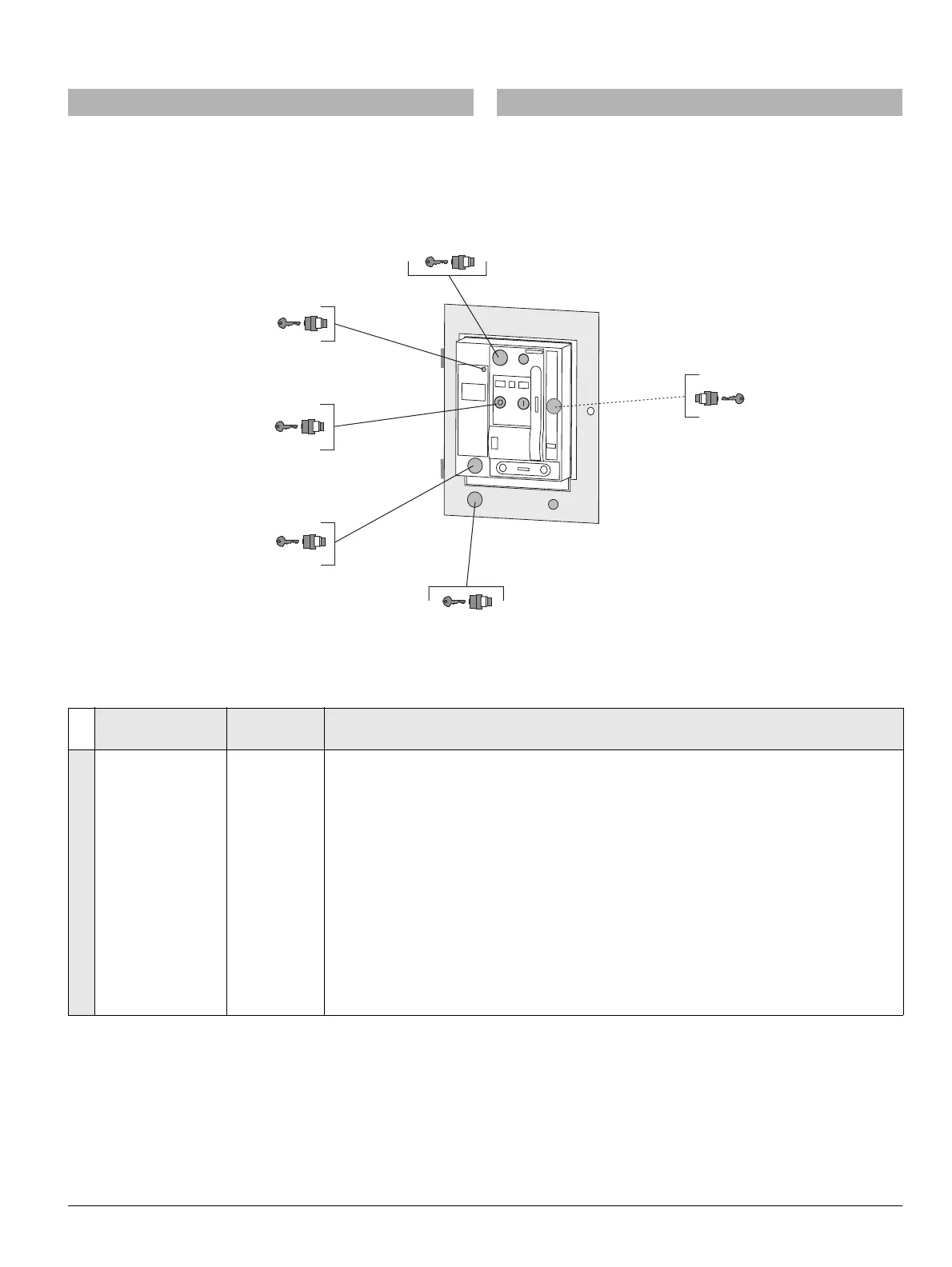

Key lock
Sicherheitsschloss
Manufacturer
Fabrikate
Effects
Wirkung
1
Key Locking device in
OPEN position
(breaker front panel)
Abschließvorrichtung
in A
US-Stellung
(Bedienpult)
KIRK
SUPERIOR
This function prevents closing of t
he circuit breaker. This lock only actuates on this circuit breaker.
After replacing the circuit breaker, closing is not prevented anymore unless the new circuit breaker is
also secured against unauthorized closing.
To activate the lock, the circuit breaker must be opened. If th
e circuit breaker is closed, the locking
device is blocked. The block is only effective if the key is withdrawn. The key can only be removed in
"OPEN" position.
q (page 15-3)
Mit dieser Funktion wird ein Einschalten
des Leistungsschalters verhindert. Diese Abschließung wirkt
nur auf diesen Schalter. Nach einem Auswechseln des Leistungsschalters ist das Einschalten nicht
mehr verhindert, sofern nicht der neue Leistungsschalter auch gegen unbefugtes Einschalten gesi-
chert ist.
Zum Aktivieren der Abschließung m
uss der Leistungsschalter ausgeschaltet sein. Bei eingeschalte-
tem Leistungsschalter ist die Abschließ
vorrichtung blockiert. Die Sperre ist nur bei abgezogenem
Schlüssel wirksam. Der Sicherheitsschlüssel ist nur in „AUS“ abziehbar.
q (Seite 15-3)
(1)
(2)
(3)
(4)
(5)
