Siemens WL Series User Manual

6 – 8

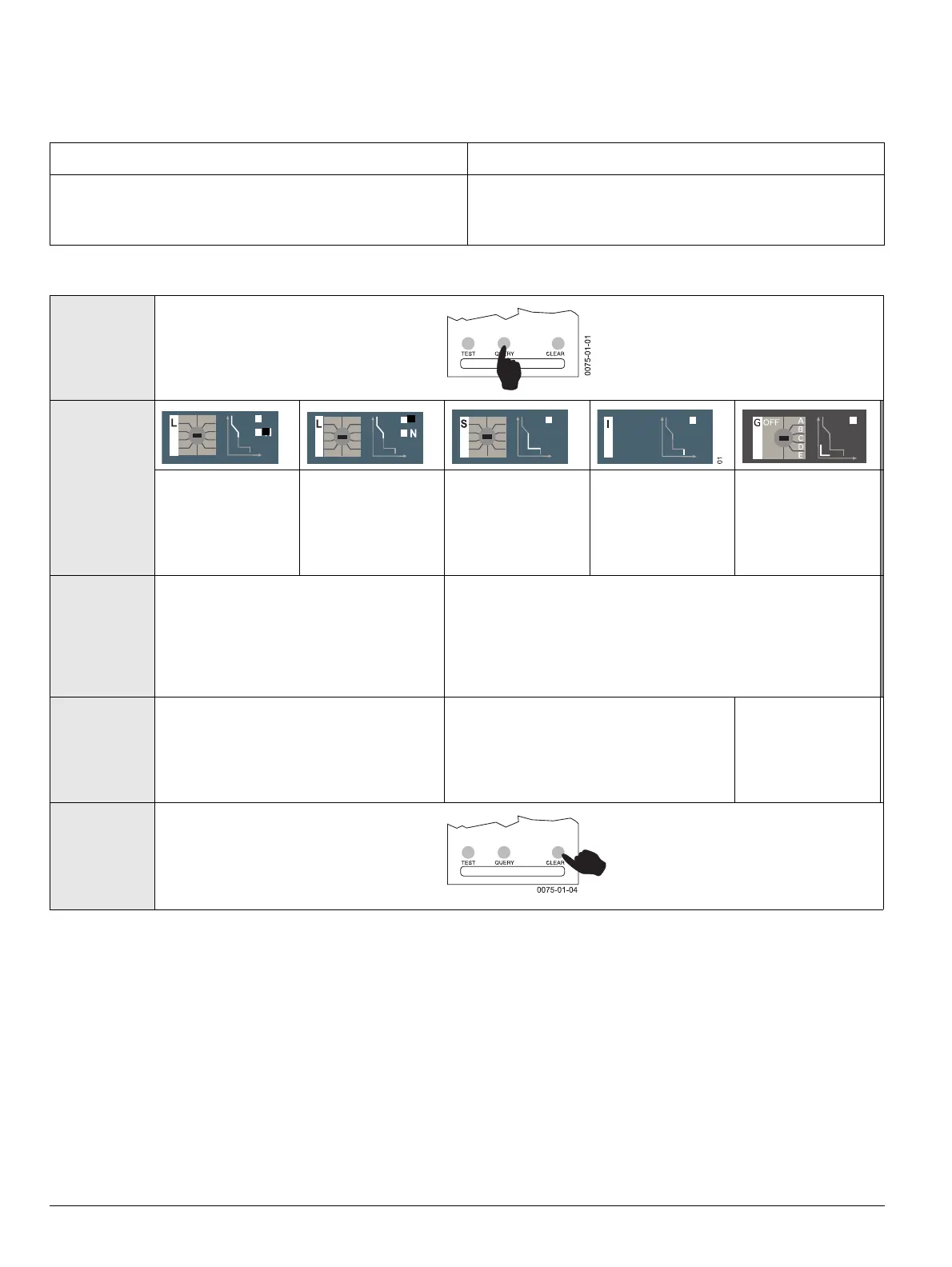

6.7 Re-closing a circuit breaker tripped by the
trip unit
6.7 Wiederinbetriebnahme nach Auslösung
durch Überstromauslöser
Hinweis NOTICE
Der Auslösegrund kann mit der Taste „QUERY“ am Über-
stromauslöser abgefragt werden. Er wird für mindestens zwei
Tage gespeichert, sofern der Überstromauslöser vor der Aus-
lösung mindestens 10 min lang aktiviert war.
The tripping reason can be acquired through the “QUERY“
button. It is stored internally for at least two days, if the trip
unit had been activated for at least 10 min before tripping.
1
Find trip cause
Aulösegrund
ermitteln
2
Indicator
Anzeige
Overload in
main conductor
Überlast im
Hauptleiter
Overload in neutral
conductor
Überstrom im
N-Leiter
Short circuit:
short-time-delay trip
Kurzschluss:
kurzzeitverzögerte
Auslösung
Short circuit:
instantaneous trip
Kurzschluss:
unverzögerte Auslösung
Ground fault trip
Erdschluss-Auslösung
3
Find and
remed
y cause
Ursache
ermitteln und
bese
itigen
- Check downstream load
- Check
trip unit settings
- Verbraucher prüfen
- Einstellungen am Überstromauslöser überprüfen
-- Inspect switchgear
- Check downstream load
Schaltanlage überprüfen
- Verbraucher prüfen
4
Inspect circuit
breake
r
Schalter prüfen
Inspect contact system f
or possible damage
q Maintenance (page 24-1)
Kontaktsystem auf eventuelle Schäden untersu-
chen
q Wartung (Seite 24-1)
5
Clear trip cause
Auslösegrund
lösc
hen
