12 – 4
12.6 Externe Meldeschaltergruppe (MOC)
Optional kann der Leistungsschalter mit einer externen Meldeschal-
tergruppe für die Kontrolle der Schalterstellung ausgestattet wer-
den.
Vier Meldeschalter sind auf einer Montageplatte fest montiert. Sie
w
erden durch die Schaltwelle betätigt.

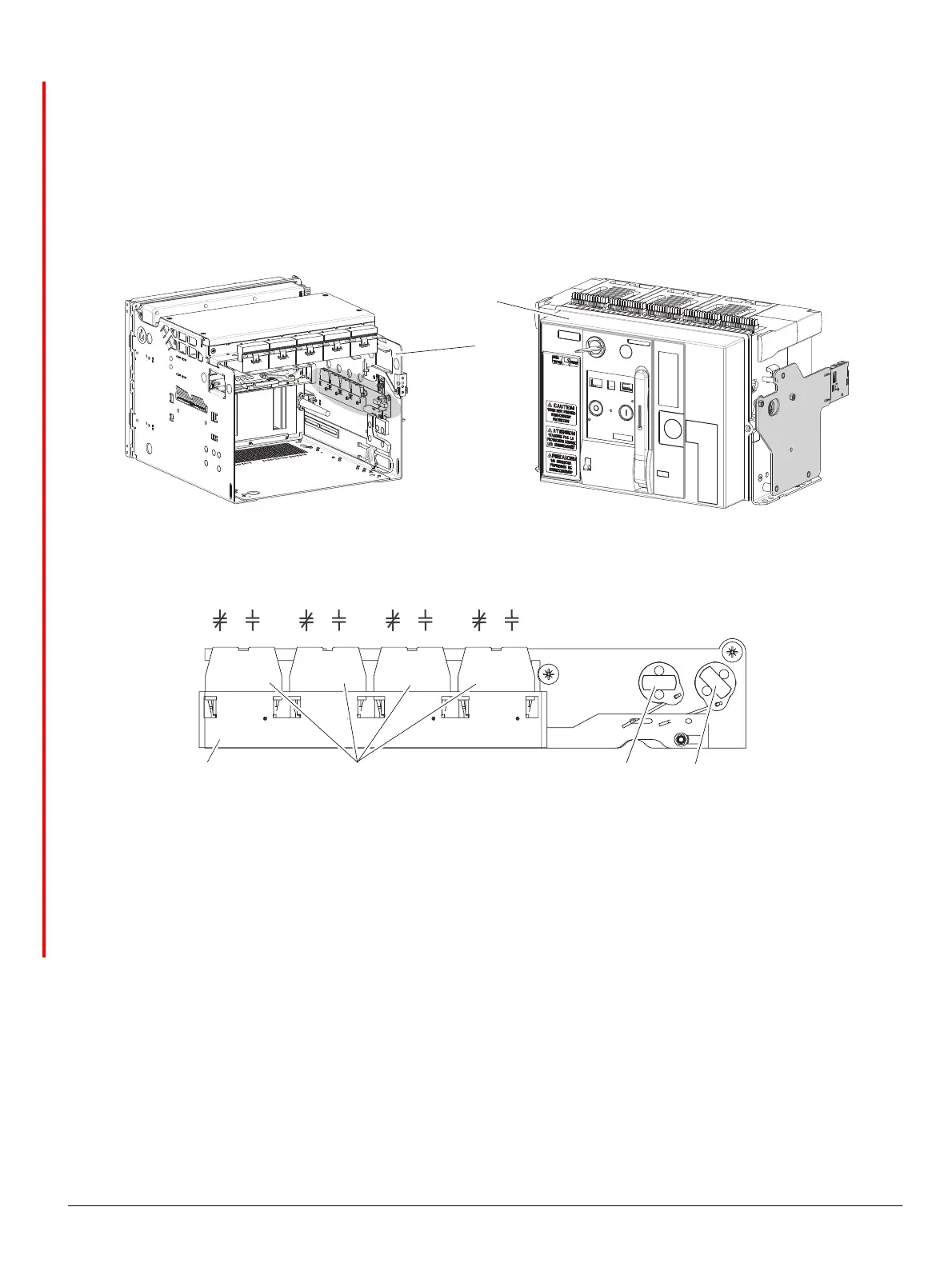

(1) Festeinbauschalter
(2) Einschubrahmen
(1) Externe Meldeschaltergruppe
(2) 4 Meldeschalter
(3) Mitnehmer für Betriebsstellung
(4) Mitnehmer für Prüfstellung
Die externe Meldeschaltergruppe gibt es in zwei Ausführungen: mit
und ohne den Mitnehmer für die Prüfstellung. Für Festeinbauschal-
ter wird generell die Ausführung ohne den Mitnehmer für die Prüf-
stellung verwendet.
0753_nu
0757_nu
(1)
(2)
S50
S51
S52S53
a
3
4
b
1
2
a
3
4
b
1
2
a
3
4
b
1
2
a
3
4
b
1
2
0751_nu
(1) (2) (3) (4)
12.6 Mechanism-operated contacts (MOC)
The circuit breaker may be equipped with an external auxiliary
switch assembly (MOC).
Four auxiliary switches mounted on the stationary housing operated
b
y the circuit breaker to indicate circuit breaker open-close position
designated with a suffix MOC (mechanism-operated contacts or
mechanism-operated cell switch).
(1) Fixed mounted circuit breaker
(2) Guide frame
(1) MOC
(2) 4 auxiliary switches
(3) Engaging piece for connected position
(4) Engaging piece for test position
The MOC-assembly is available in two styles: with or without
signaling in the Test position, ensured by fitting of one or two enga-
ging pieces (intended for draw-out circuit breakers). For fixed moun-
ted circuit breakers the style with one engaging piece is used
ge
nerally.
