10 – 1

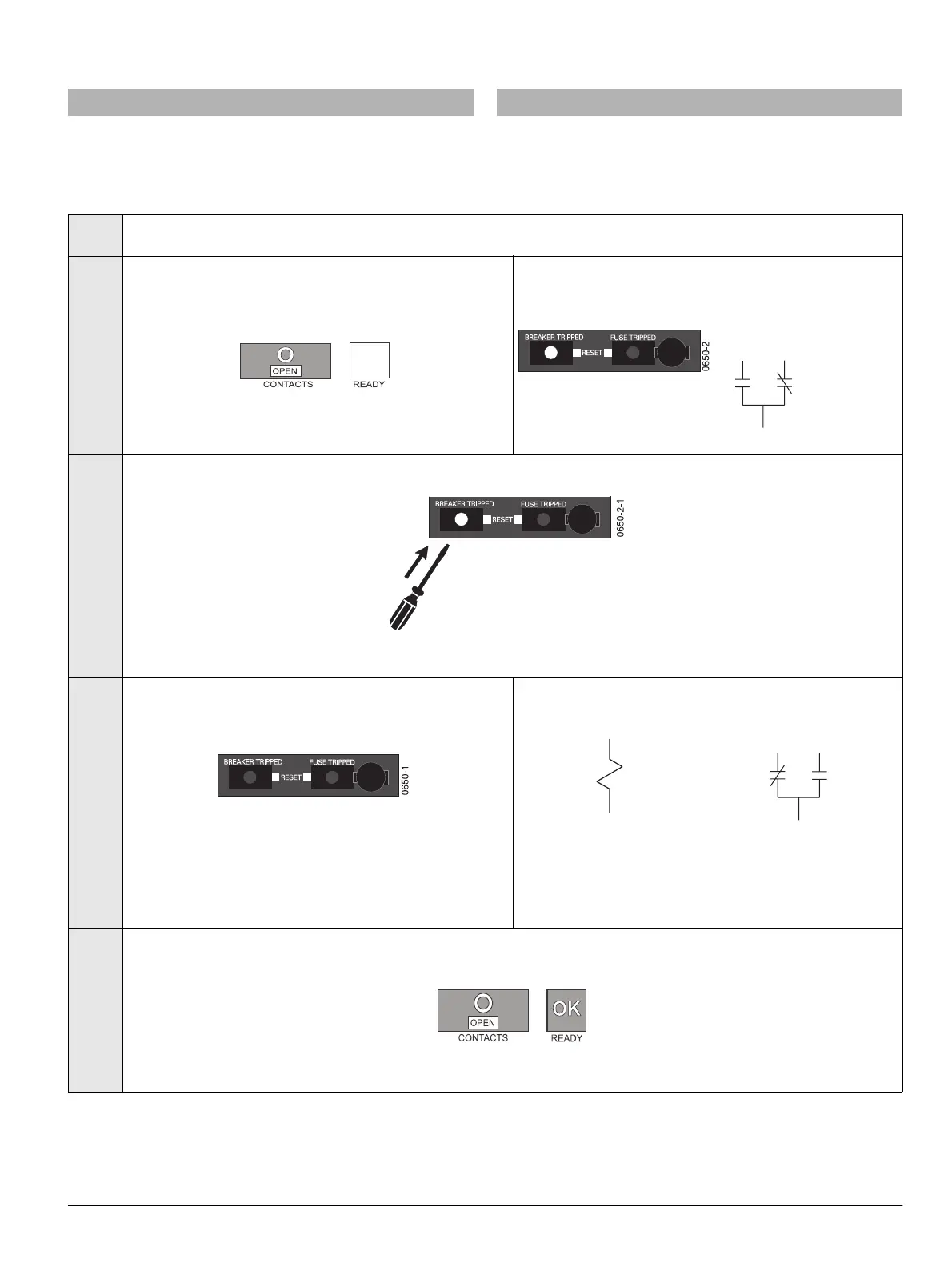

10 Resetting the Bell Alarm
10.1 Manual reset of the bell alarm lockout
10 Wiedereinschaltsperre zurücksetzen
10.1 Manuelle Rücksetzung des Ausgelöst-
Meldeschalters
1
Circuit breaker is trip
ped by overcurrent
Schalter schaltet aus durch Überstromauslösung
2
Indicators / Zustandsanzeigen
Signals / Meldungen
3
Manual reset / Manuelle Rücksetzung
Press tripped indicator (red pin), u
ntil it latches
Ausgelöst-Anzeige (roter Stößel) drücken, bis sie einrastet
4
Tripped indicator reset
Ausgelöst-Anzeige zurückgesetzt
Tripping solenoid and tripped signal are reset.
Auslösemagnet und Ausgelöst-Meldung werden zurückgesetzt.
5
Indicators / Zustandsanzeigen
Circuit breaker is ready to close
again, if spring is charged and no interlock is active
Schalter ist wieder einschaltbereit, sof
ern Federspeicher gespannt und keine Verriegelung aktiv
Trip signaling
switch
Ausgelöst-
Meldeschalter
Trip
X7.12 X7.14
X7.13
S24
Trip signaling switch
F5
Tripping solenoid
Auslösemagnet Ausgelöst-Meldeschalter
0077-01_u
Reset
X7.12 X7.14
X7.13
S24
