8 – 7
8.8 Schutzkreise für ETU745-776
8.8.1 Mit Breaker Status Sensor (BSS) und
Messmodul
1)
Abschlusswiderstand 120 0,5 W an X8-1 / X8-2, wenn kein externes CB-
Modul
2)
Wenn kein Messmodul und auch kein BSS-Modul
verwendet werden: Direktverbindung X8 zu ETU
- BSS-Modul: Schalter Status Sensor
- c:
Bussystem zur Verbindung von Schalter-
komponenten untereinander und zum Feldbus:
PROFIBUS-DP mit COM15
MODBUS mit COM16
- ETU: Elektronischer Überstromauslöser
- S40 Meldeschalter Einschaltbereitschaft
- S41 Meldeschalter Speicherzustand
- S42 Meldeschalter am erster Hilfsauslöser F1
- S43 Meldeschalter am zweiter Hilfsauslöser F2 oder F3
oder F4
- S44 Meldeschalter Schaltstellung Hauptkontakte
(EIN / AUS)
- S45 Ausgelöst-Meldeschalter
_u
*)
S43 **)
S42 *)
S45
S40
S44
S41
ETU
F5
*) same location as S22
**) same location as S23
gleicher Einbauplatz wie S22
gleicher Einbauplatz wie S23

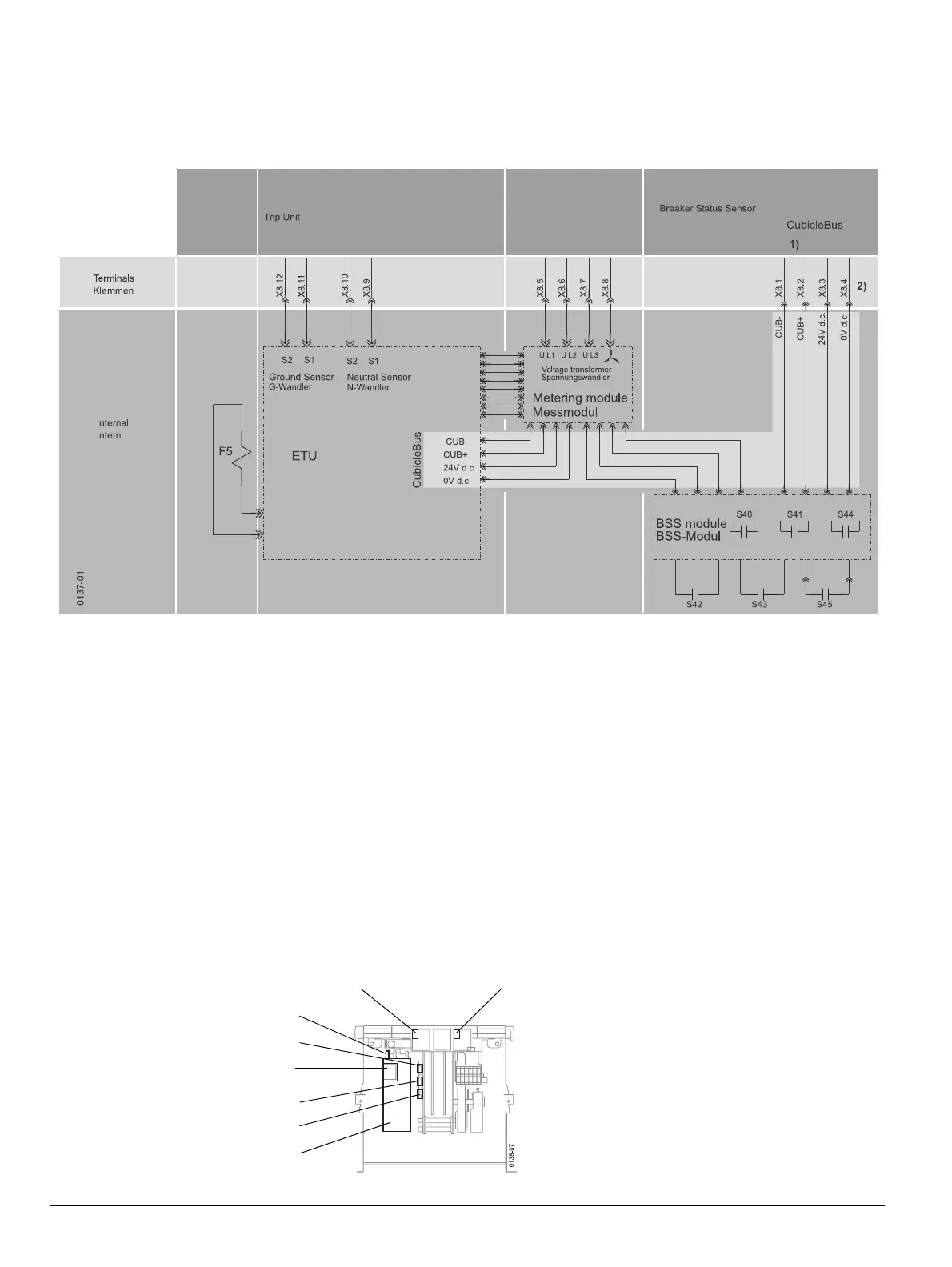

8.8 Trip unit circuitry for ETU745-776
8.8.1 With Breaker Status Sensor (BSS) and
metering module
1)
Termination resistor 120 0.5 W on X8-1 / X8-2, if no external CB module
2)
If no metering module and no BSS module is used:
Direct connection X8 to ETU
- BSS module: Breaker Status Sensor
- c: Bus system for interconnection of circuit
break
er components and connection to the fieldbus:
PROFIBUS-DP with COM15
MODBUS with COM16
- ETU: Trip Unit
- S40 signaling switch
"ready-to-close"
- S41 signaling switch spring charged
- S42 signaling switch 1st shunt trip F1
- S43 signaling switch 2nd shunt trip F3 or F4
- S44 signaling switch for main contacts OPEN / CLOSE
pos
ition
- S45 Bell Alarm signaling switch
