Siemens WL Series User Manual

9 – 68

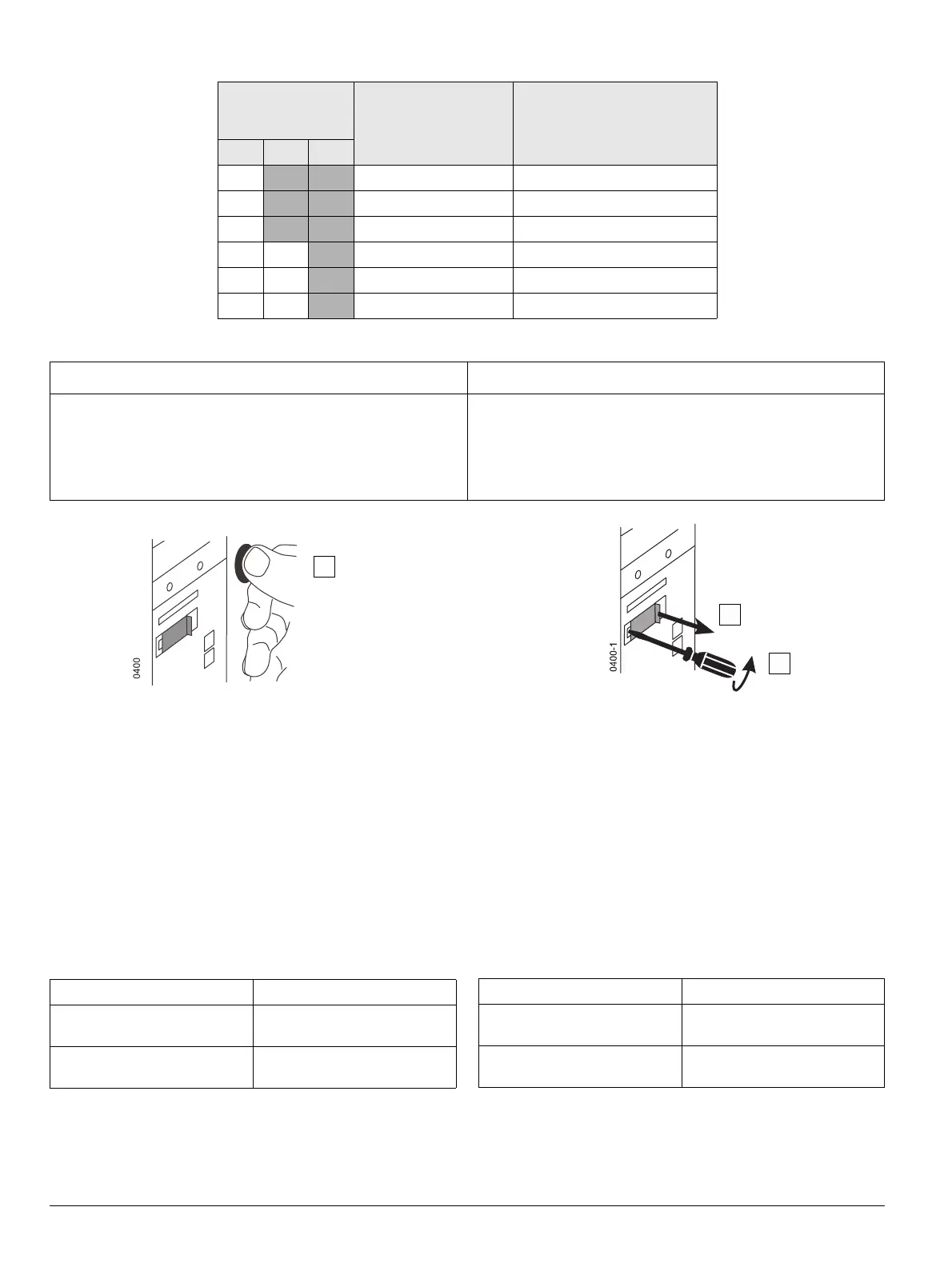

Remove
9.1.12 Ground-fault protection modules
Various trip units can be optionally equipped with ground-fault pro-
tection modules.
The ground fault protection of the module GFM AT 745-748 and the
ETU727
meet the conditions for „Groud fault protection for equip-
ment“ according UL 489, the calibration meets UL 1053.
If the current setting is exceeded, this causes an alarm or - at the
sa
me time - the tripping of the trip unit, depending on the version of
t
he ground-fault protection module.
q (page 9-24)
The following variations are possible:
The ground fault can be optionally detected as follows:
- Residual of phase currents in three phase systems or
resi
dual of phase currents and neutral current if neutral
pole sensor is used
Trip unit Ground-fault protection module
ETU745 - 748
GFM A 745-748
GFM AT 745-748
ETU755 - 776
GFM A 755-776
GFM AT 755-776
2
3
Entnehmen
9.1.12 Erdschlussschutzmodule
Für verschiedene Überstromauslöser stehen optional Erdschluss-
schutzmodule zur Verfügung.
Der Erdschlussschutz des Moduls GFM AT 745-748 und der
ETU7
27 erfüllt die Bedingungen „Erdschlussschutz für Anlagen“
nach UL 489, seine Kalibrierung entspricht der UL 1053.
Das Überschreiten des Einstellwertes führt je nach Ausführung des
Erds
chlussschutzmoduls nur zur Ausgabe einer Meldung oder
gleichzeitig auch zum Auslösen des Überstromauslösers.
q (Seite 9-24)
Folgende Gerätekombinationen sind möglich:
Die Erdschlusserfassung kann wahlweise erfolgen mittels:
- vektorieller Summenbildung der Phasenströme oder vek-
torieller Summenbildung der Phasenströme und des Neu-
tralleiterstromes, wenn ein Neutralwandler vorhanden
2000 A WLRP2000
2500 A WLRP2500
3000 A WLRP3000
3200 A WLRP3200
4000 A WLRP4000
5000 A WLRP5000
VORSICHT CAUTION
Das Bemessungsstrommodul darf nur unter folgenden Bedingun-
gen gezogen werden:
- der Einschubschalter befindet sich in der Trennposition
oder
- der Überstromauslöser ist ausgebaut.
Remove rating plug only when the circuit breaker is in the open
position.
If the rating plug is removed with the circuit breaker is in the clo-
sed position, the trip unit can trip the circuit breaker unintentio-
nally.
Überstromauslöser Erdschlussschutzmodul
ETU745 - 748
GFM A 745-748
GFM AT 745-748
ETU755 - 776
GFM A 755-776
GFM AT 755-776
Frame size
Baugröße
Rating plug
Bemessungstrom-modul
Catalog No.
Bestell-Nr.
I II III
AUS / OPEN
1
