Siemens WL Series User Manual

9 – 69
- direct sensing of ground return, using a 1200 A : 1 A iron
core sensor
Input current carrying capacity of the ground-fault protection
module:
-max. 1 A continuously
-max. 5 A for 0.5
sec..
Alarm and trip signals can be transmitted via the c and
t
he PROFIBUS-DP.

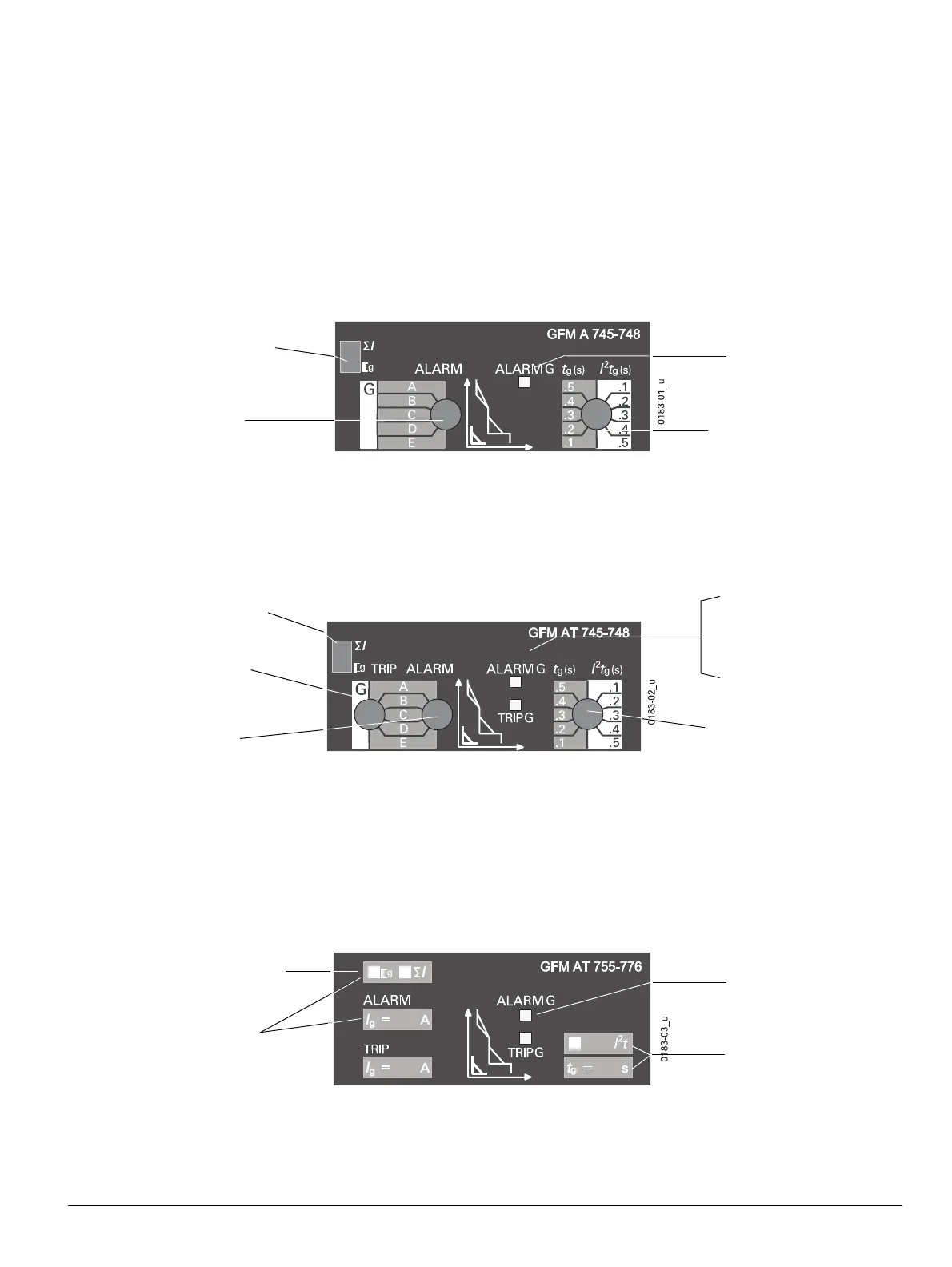

Module GFM A 745
- Alarm only, circuit breaker is not tripped
- Changeover switch for ground-fault detection mode only acces-
sible when either the module or the trip unit is removed.
Module GFM AT 745
- Ground-fault protection by tripping the circuit breaker and alarm
signaling
- Changeover switch for ground-fault detection mode only acces-
sible when either the module or the trip unit is removed.
Module GFM A 755 - 776
- Alarm only, circuit breaker is not tripped
- Module programmable via:
- the graphical display (ETU776)
- direkter Messung des Erdschlussstromrs mit einem sepa-
raten Erdschlusswandler 1200 A : 1 A.
Belastbarkeit des Eingangs der Erdschlussschutzmodule:
-max. 1 A dauernd
-max. 5 A für 0,5 s.
Alarm- und Ausgelöstmeldungen können über den c,
PR
OFIBUS-DP und den MODBUS ausgegeben werden.
Modul GFM A 745
- nur Alarmmeldung, Leistungsschalter wird nicht ausgelöst
- Umschalter Erdschlusserfassung nur bei ausgebautem Modul
oder ausg
ebautem Überstromauslöser zugänglich
Modul GFM AT 745
- Erdschlussschutz durch Auslösung des Leistungsschalters und
Alarmmeldung
- Umschalter Erdschlusserfassung nur bei ausgebautem Modul
oder ausg
ebautem Überstromauslöser zugänglich
Modul GFM A 755 - 776
- nur Alarmmeldung, Leistungsschalter wird nicht ausgelöst
- Modul parametrierbar über:
- das Grafikdisplay (ETU776)
Rotary coding switch ground fault
Drehkodierschalter Einstellwert
alarm setting
Erdschlussalarm
Ground fault alarm indicator
Anzeige Erdschlussalarm
Rotary coding switch ground fault
Drehkodierschalter Erdschlussschutz
delay setting t
g
/ I
2
t
g
Verzögerung t
g
/ I
2
t
g
Changeover switch ground fault
detection mode
Umschalter Erdschlusserfassung
Rotary coding switch ground fault
Drehkodierschalter Einstellwert
pickup setting
Erdschlussschutz
Rotary coding switch ground fault
Drehkodierschalter Einstellwert
alarm setting
Erdschlussalarm
Indicators
Anzeigen
Ground fault alarm
Erdschlussalarm
Ground fault tripped
Erdschluss ausgelöst
Rotary coding switch ground fault
Drehkodierschalter Erdschlussschutz
delay setting t
g
/ I
2
t
g
Verzögerung t
g
/ I
2
t
g
Changeover switch ground fault
detection mode
Umschalter Erdschlusserfassung
Ground fault detection mode
Erdschlusserfassung
Areas to record
Felder zum Notieren
der Einstellwerte
protective settings
Areas to record
Felder zum Notieren
der Einstellwerte
protective settings
Ground fault alarm indicator
Anzeige Erdschlussalarm
