9 – 123
9.5 Handprüfgerät
Das Handprüfgerät dient der Überprüfung der korrekten Funktion
des Überstromauslösers, der Energie- und Stromwandler, des Aus-
lösemagneten F5 sowie der Messwertanzeige.

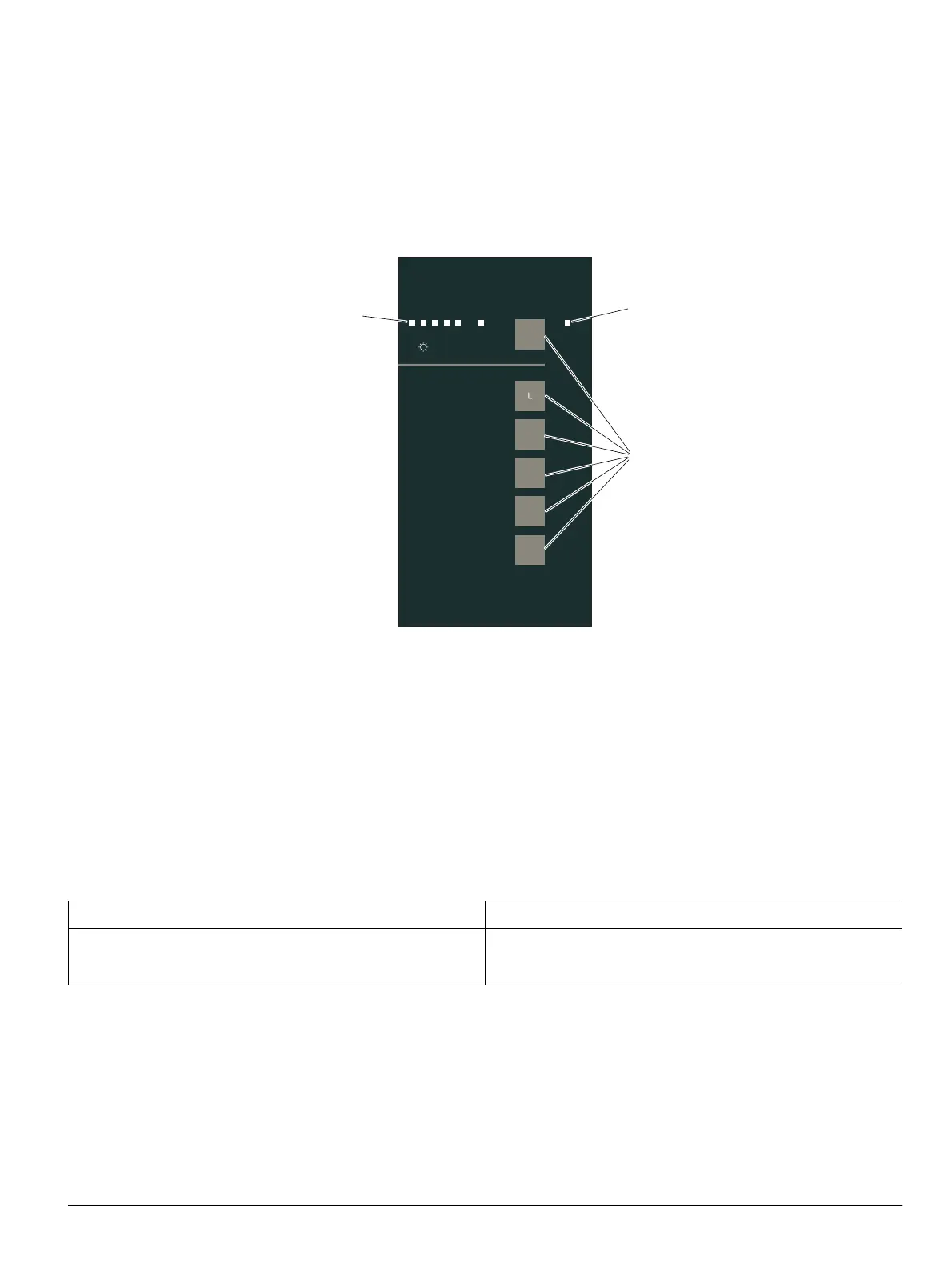

9.5.1 Ansicht
(1) LED für die Betriebsspannungsanzeige
(2) Bedientasten
(3) 6 LED für die Anzeige der Testergebnisse
9.5.2 Vorbereitende Arbeiten
- Leistungsschalter aus- und freischalten
- Einstellwerte des Überstromauslösers dokumentieren
- Einstellwert I
R
= 1,0 I
n
- Externe Spannungsversorgung für die Elektronik, wenn
vorhanden, unterbrechen
- Abdeckkappe von der Prüfbuchse X25 des Überstrom-
auslösers entfernen
VORSICHT CAUTION
Die Verwendung des Handprüfgerätes bei eingeschaltetem Lei-
stungsschalter kann zu Fehlauslösungen und Zerstörung des
Handprüfgerätes führen.
Using the Hand-Held Test Unit with the circuit breaker in the
CONNECTED position can cause nuisance tripping of the cir-
cuit breaker and will destroy the manual test unit.
Cat. No.WLTS, Rev. 0.0 3WL9111-1AT31-0AA0
s
Test Device for WL Electronic Trip Units
TRIP TEST
POWER
CURRENT TRANSFORMER TEST
START
S
I
N
G
= O.K.
L1
L2
L3
N
G
ETU
STATUS
Input 110 ... 125 VAC, 50/60 Hz
0556_nu
(1)
(2)
(3)
9.5 Handheld test device
The handheld test device is used to verify the proper operation of
the trip unit, the energy transformers and current transformers as
well as the tripping solenoid F5 and the measured value display.
9.5.1 View
(1) LED for operating voltage indication
(2) Control buttons
(3) 6 LED's to show test results
9.5.2 Preparations
- OPEN and isolate the circuit breaker
- Note the setting values for the overload release
- Setting value I
R
= 1,0 I
n
- Interrupt external voltage supply for the electronic system,
if available
- Remove the cap from the test connector X25 of the trip
uni
t
