9 – 122
Fernzugriff über Ethernet
Der Zugriff auf die Daten des Leistungsschalters einschl. Parame-
trierung erfolgt über das kundenseitige Ethernet. Diese
An
schlussvariante steht nur für den BDA PLUS zur Verfügung.

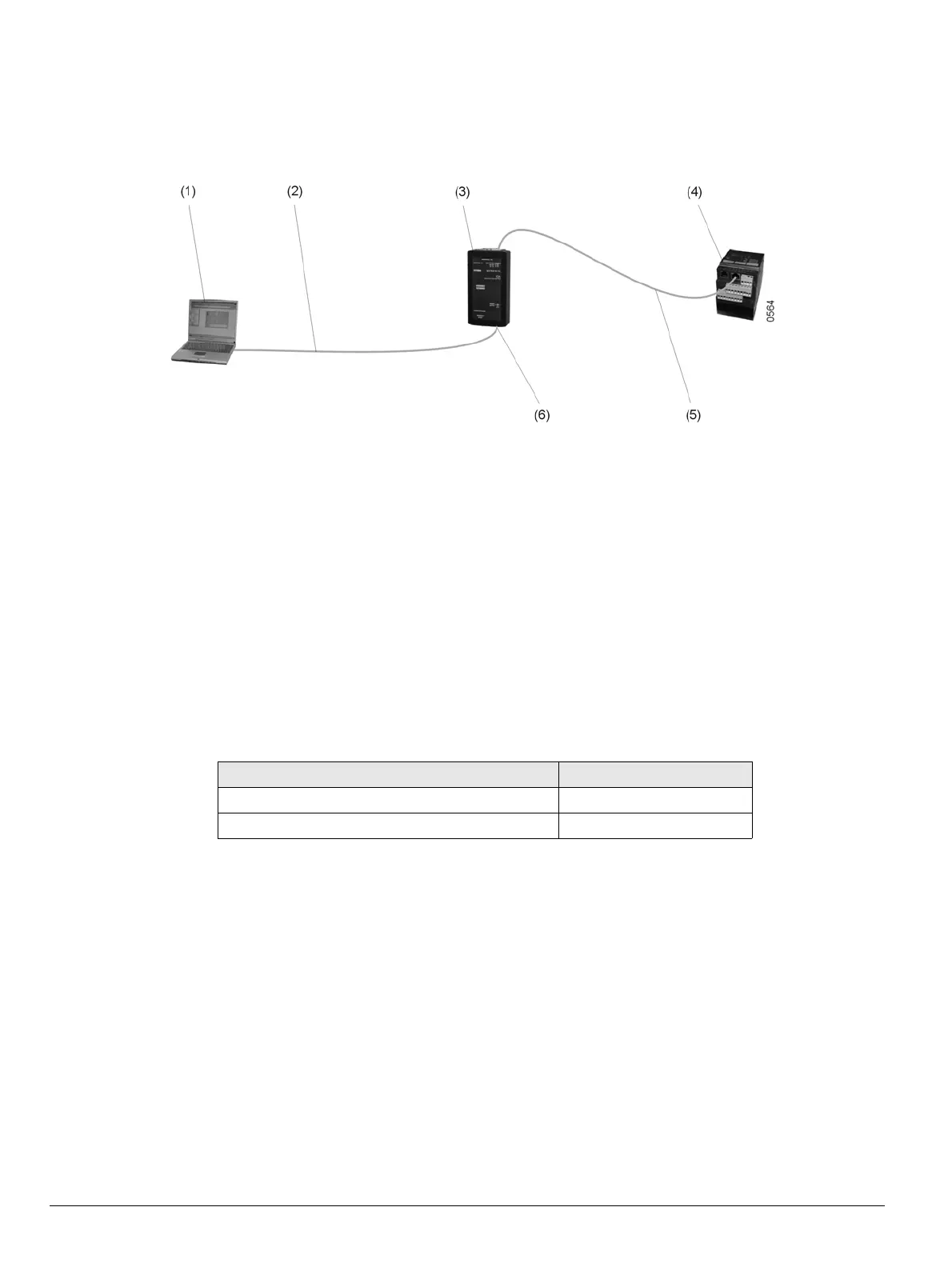

(1) Browserfähiges Ein-/Ausgabegerät (z. B. Notebook)
(2) Ethernet-Kabel
(3) BDA PLUS
(4) Externes c- Modu
l
(5) Verbindungskabel SUB-D 15polig (BD
A) auf RJ45 Westernstek-
ker (c- Anschluss)
(6) Ethernet-Anschluss
9.4.5 Spannungsversorgung
Der BDA benötigt eine Spannungsversorgung von 24 V DC. Diese
kann erfolgen über:
- ein separates handelsübliches Steckernetzteil oder
- den c
mit der externen Spannungsversorgung
der Leistungsschalterelektronik.
9.4.6 Bestell-Nummern
Catalog No. / Bestell-Nr.
BDA WLBDA
BDA PLUS WLBDAP
Remote access via Ethernet
The circuit breaker data including parameterization is accessed via
the customer-side Ethernet. This connection is only possible in the
BDA PLUS version.
(1) Input/output unit with browser feature (e.g. notebook)
(2) Ethernet cable
(3) BDA or BDA PLUS
(4) External c module
(5) Connection cable SUB-D, 15-pole (BDA) to RJ45 western plug
(c-connection)
(6) Ethernet connection
9.4.5 Voltage supply
The BDA requires a voltage supply of 24 V DC. This can be applied
via:
- a separate customary plug-type power supply unit or
- the c with the external voltage supply of the circuit
break
er electronics.
9.4.6 Catalog numbers
