9.1.7 Trip unit ETU776

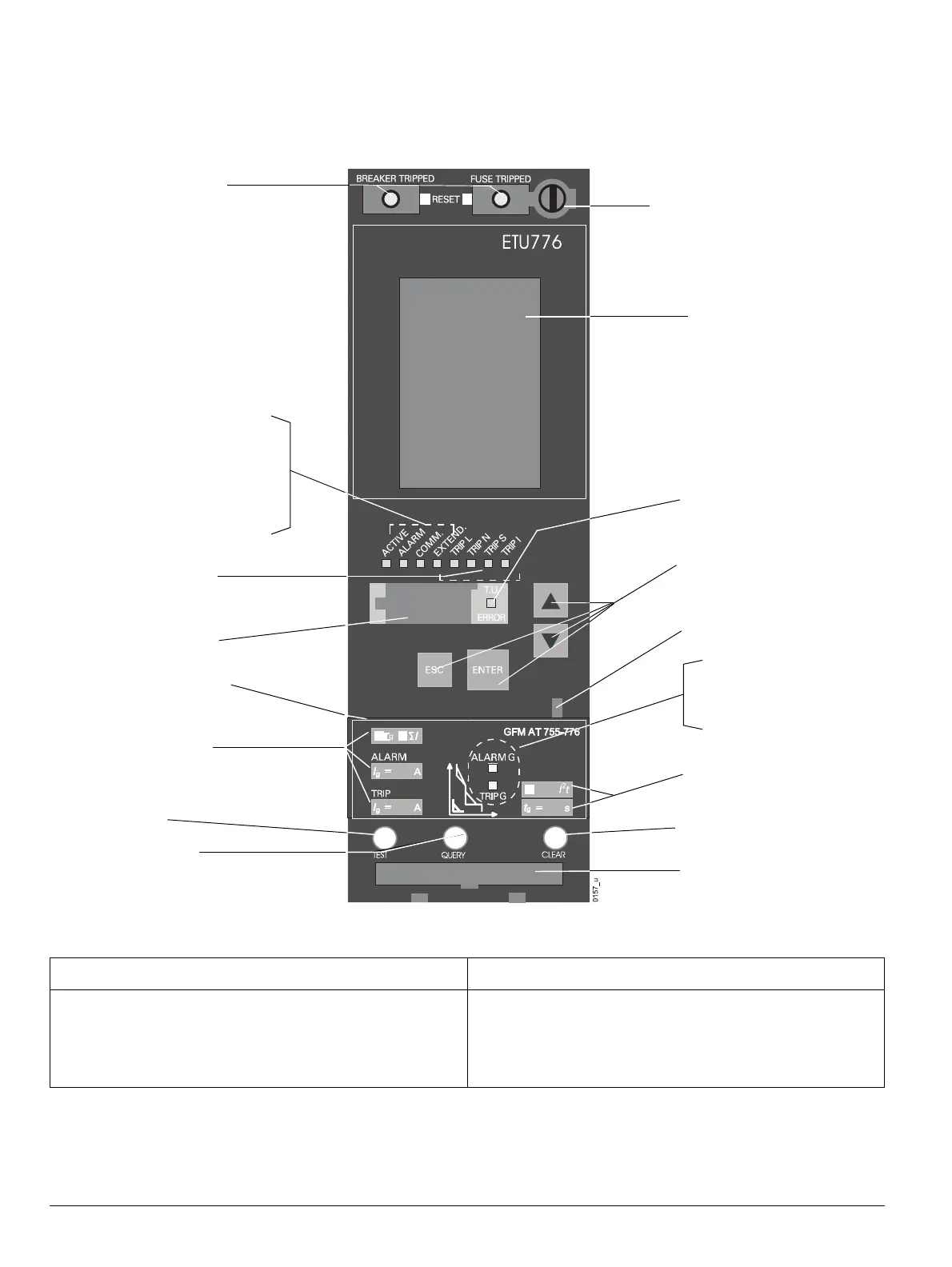

Design
1) The trip cause is stored internally for at least two days if the trip unit had been
activated for at least 10 min before tripping.
(for unlimited time with auxiliary power)
9.1.7 Überstromauslöser ETU776
Ansicht
1)
Die Auslöseursache wird für mindestens zwei Tage gespeichert, sofern der
Überstromauslöser vor der Auslösung mindestens 10 min lang aktiviert war.
(mit Hilfsenergie beliebig lange)
VORSICHT CAUTION
Zum Schutz der elektrostatisch gefährdeten Bauelemente
(EGB) ist die beigefügte Schutzkappe auf die Prüfbuchse zu set-
zen.
Vor Entfernen der Schutzkappe sind anzuschließende Geräte
und
das Bedienpersonal auf das gleiche Potenzial zu bringen.
To protect the electrostatic sensitive devices (ESD), the
at
tached protective cover must be installed on the test connec-
tor.
Before the protective cover is removed, ensure that equipment
t
o be connected, and also operating personnel, are at the same
potential.
Mechanical RESET
for bell alarm and
Bemessungsstrommodul
Rating plug
Indicators
Anzeigen
Trip cause indicator
1)
Anzeigen Auslöseursache
1)
Query button
Test button
Taste Abfrage
Taste Prüfung
Areas to record
Felder zum Notieren
der Einstellwerte
protective settings
Option: Ground fault module
Option: Erdschlussschutzmodul
COMMUNICATIONS
KOMMUNIKATION
Trip unit
Overcurrent alarm
Überlastalarm
activated
Überstromauslöser
aktiviert
Areas to record
Felder zum Notieren
der Einstellwerte
protective settings
Option: Safety lock
Option: Sicherheitsschloss
verhindert versehentliches Drücken des
Resetknopfes nach Überstromauslösung
Graphical display
Anzeige grafisch
Trip unit error indicator
Anzeige Fehler im Überstromauslöser
Indicators
Anzeigen
Ground fault alarm
Erdschlussalarm
Ground fault tripped
Erdschluss ausgelöst
CLEAR button
Taste Löschen
Test connector
Prüfbuchse
prevents accidental resetting of the lockout
mechanism after a trip
Operating keys for setting
Bedientasten für Einstellung der
tripping parameters
Auslöseparameter
Sealing eyelet
Plombieröse
Mechanisches RESET
für Wiedereinschaltsperre
remote trip
