9 – 17
Characteristics
The ranges shown in the following are mere setting ranges of the
respective parameters. Possible tolerance ranges are not included
here. Tolerance ranges are shown in the Easy TCC Time Current
Curve Software.
The characteristics apply to the circuit breaker version H-class,
48
0 V, frame size II, with ground-fault protection module.
L-tripping
q (page 9-10)

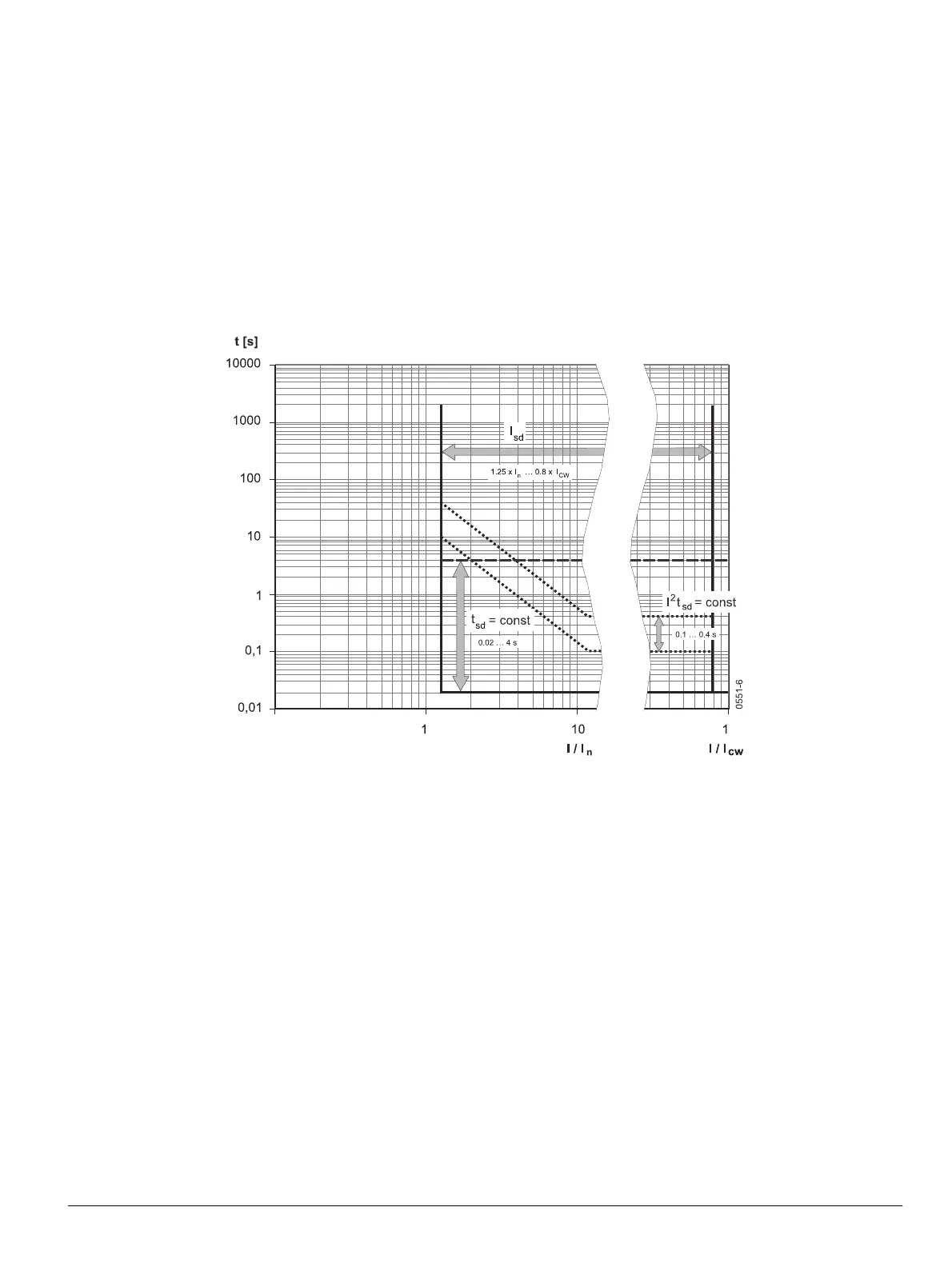

S-tripping
I-tripping
q (page 9-11)
Ground-fault tripping
q (page 9-11)
Kennlinien
Die im Folgenden dargestellten Bereiche sind reine Einstellbereiche
der jeweiligen Parameter. Mögliche Toleranzbereiche wurden hier
nicht berücksichtigt. Sie werden in der Easy TCC Time Current
Cur
ve Software gezeigt.
Die Kennlinien gelten für einen Leistungsschalter in der Ausführung
H-Kla
sse, 480 V, Baugröße II, mit Erdschlussschutzmodul.
L-Auslösung
q (Seite 9-10)
S-Auslösung
I-Auslösung
q (Seite 9-11)
Erdschlussauslösung
q (Seite 9-11)
