Siemens WL Series User Manual

11 – 7
- Move the draw-out circuit breaker into test position
q (page 6-2)
- Ensure control voltage is connected

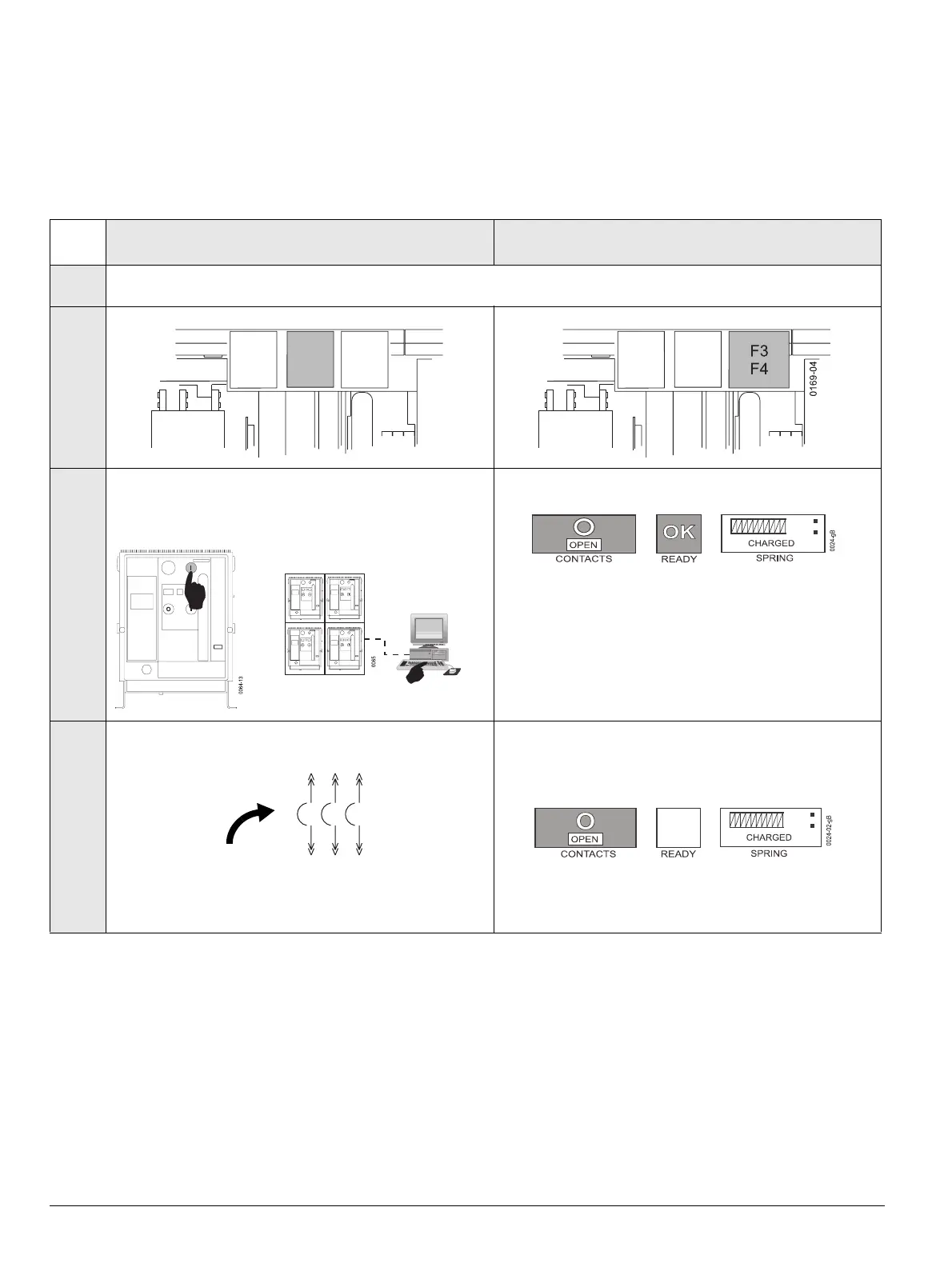

11.10 Electrical function test
q (Seite 5-25)
- Einschubschalter in Prüfstellung verfahren q (Seite 6-2)
- Überprüfen ob Hilfsspannung anliegt
11.10 Elektrische Funktionsprüfung
Closing coil
Einschaltmagnet
Undervoltage release
Unterspannungsauslöser
1
q Charging the storage spring (page 6-4)
q Federspeicher spannen (Seite 6-4)
2
3
Closing coil operation / Einschaltmagnet betätigen
Electrical Closed / Elektrisch EIN Remote activation / Fernbetäti-
gung
Remove control power to test undervoltage release.
Hilfsspannung unterbrechen !
4
Circuit breaker close
s
Schalter schaltet ein
0169-05_u
CC
0083_u
