9 – 83

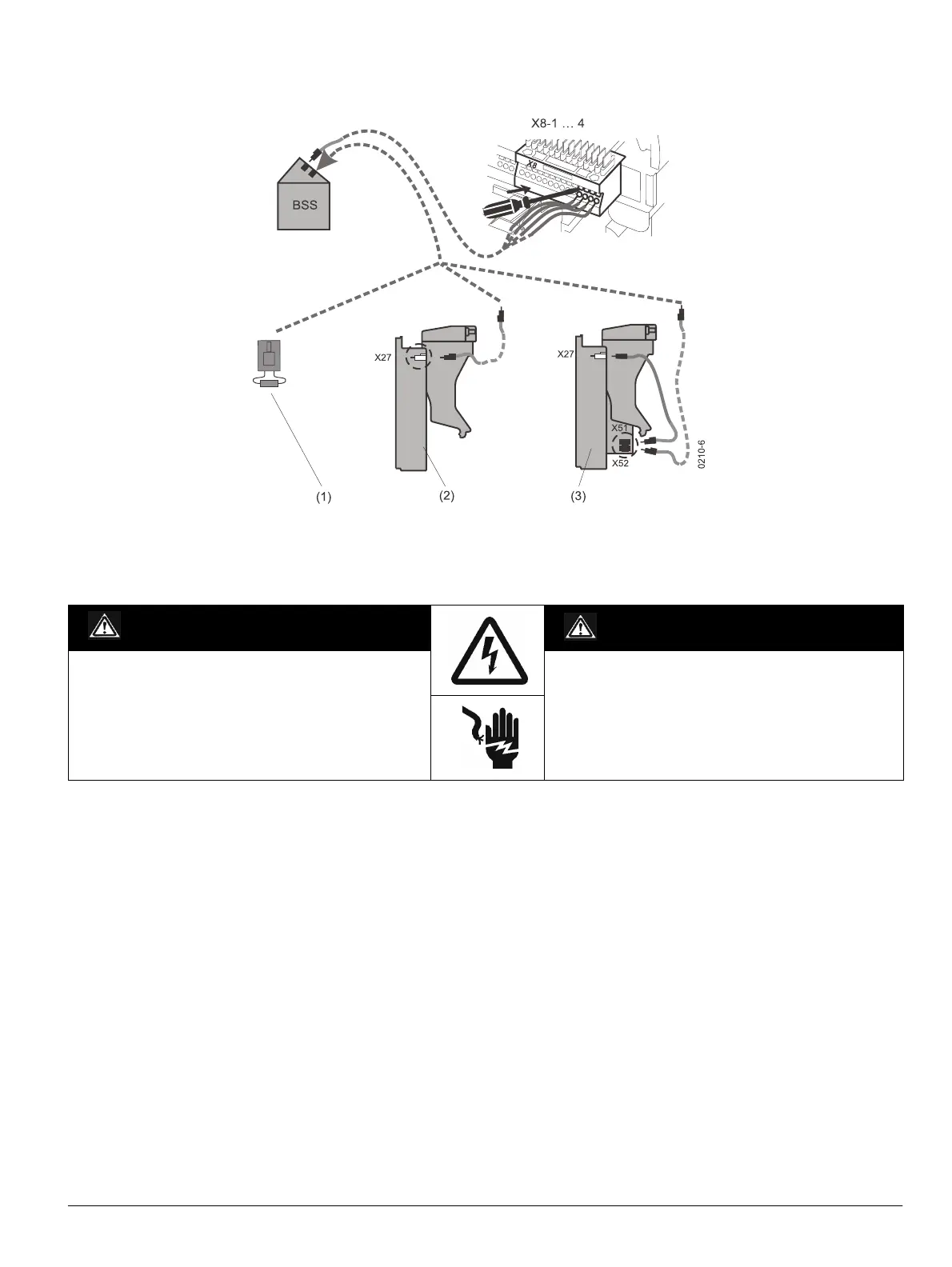

q Circuit diagrams (page 8-1)
(1) Termination resistor for ETU725 - 727
(2) ETU745 - 776 without metering function
(3) ETU745 - 776 with metering function
9.2.2.2 COM 15 module
Interface adapter for:
- converting c signals to PROFIBUS-DP signals
and
vice-versa
- on draw-out circuit breakers:
detecting the circuit breaker position in the guide frame
wit
h the auxiliary switches S46, S47 and S48, and emit-
ting the corresponding signals on the c and the
PR
OFIBUS-DP.
- providing special functions via additional inputs and out-
puts (e.g. to control the circuit breaker and for parameter-
ization)
q Schal
tpläne (Seite 8-1)
(1) Abschlusswiderstand für ETU725 - 727
(2) ETU745 - 776 ohne Messfunktion
(3) ETU745 - 776 mit Messfunktion
9.2.2.2 COM 15-Modul
Schnittstellenadapter für:
- die Umsetzung der c-
Signale auf PROFI-
BUS-DP-Signale und umgekehrt
- bei Einschubschaltern:
Erfassen der Position des Leistungsschalters im Ein-
schubrahmen mit den Meldeschaltern S 46, S 47 und
S 48 und Ausgabe entsprechender Meldungen auf den
c und
den PROFIBUS-DP.
- Bereitstellung von speziellen Funktionen über zusätzliche
Ei
n- und Ausgänge (z. B. zur Steuerung des Leistungs-
schalters und zur Parametrierung)
GEFAHR DANGER
Gefährliche elektrische Spannung
Kann Tod, schwere Personenschäden sowie Schäden an
G
eräten und Ausrüstung bewirken.
Vor dem Arbeiten an diesem Gerät Anlage unbedingt span-
nungsfreischalten.
Hazardous voltage
Will cause death, serious personal injury, or equipment
damage.
Disconnect power before working on this equipment.
