9 – 124

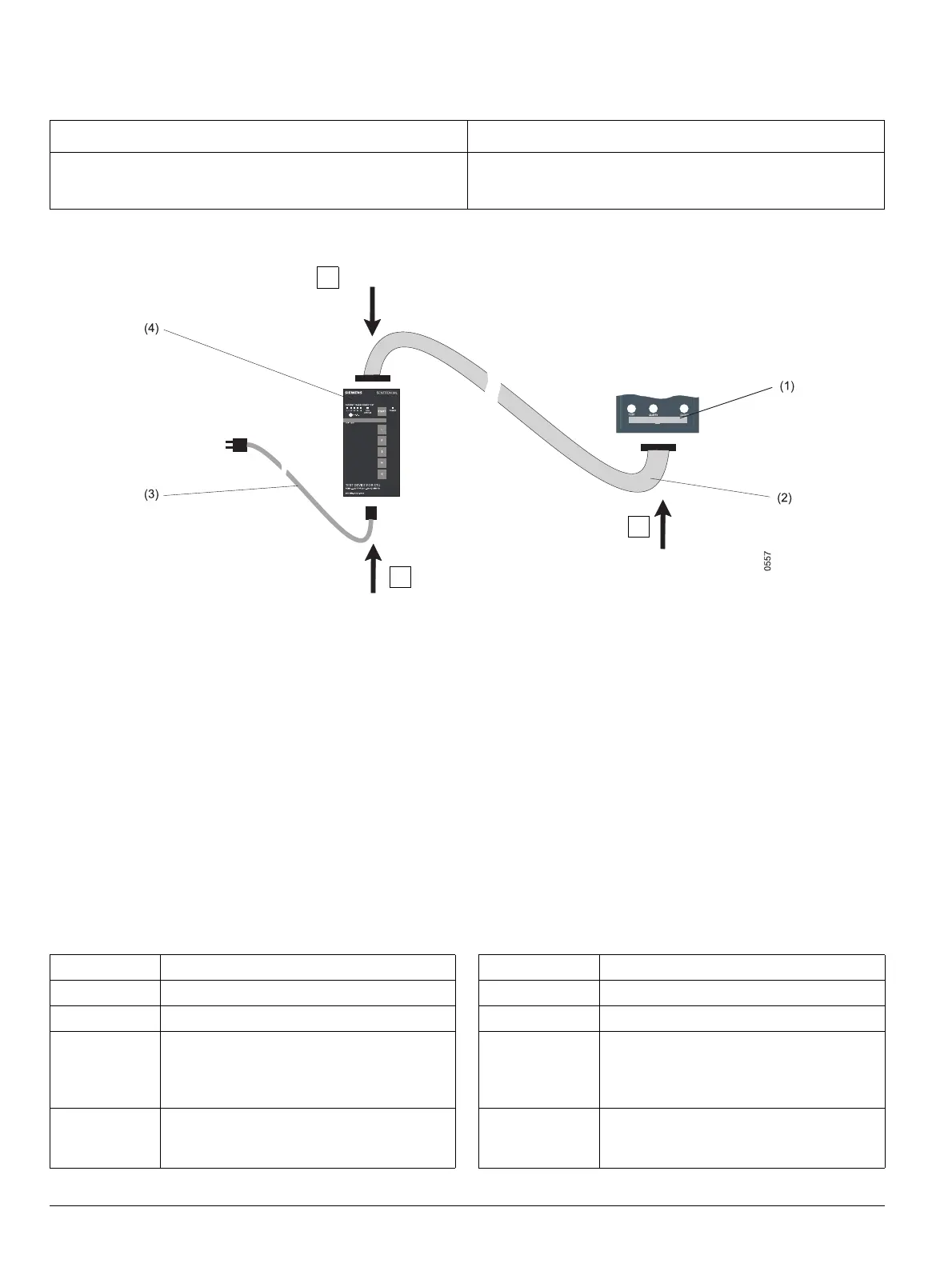

9.5.3 Anschließen
(1) Prüfbuchse am Überstromauslöser
(2) 40poliges Flachbandkabel mit Steckern
(3) Spannungsversorgung
(4) Handprüfgerät
9.5.4 Spannungsversorgung
Das Handprüfgerät wird aus einem Wechselspannungsnetz
110 - 125 V versorgt.
9.5.5 Bedienung
Nach dem Anschluss der Spannungsversorgung startet automa-
tisch die Statusprüfung. Dabei werden verschiedene Komponenten
und
Parameter des Überstromauslösers abgefragt. Verlief die Sta-
tusprüfung erfolgreich, leuchtet die LED „ETU STATUS“ mit Dauer-
licht.
Anderenfalls blinkt die LED „ETU STA
TUS“. Die Art dieses Blinkens
lässt Rückschlüsse über die vorliegende Fehlerursache zu.
ACHTUNG NOTICE
Reihenfolge beim Anschließen beachten!
Anderenfalls kommt es zu Fehlfunktionen und falschen Prüfer-
gebnissen.
Observe the connecting sequence!
Otherwise there may be false tripping and false results.
Anzeige Bedeutung
1 x kurz, Pause Prüfgerät defekt
2 x kurz, Pause
Überstromauslösers defekt
4 x kurz, Pause
- Parameter nicht korrekt eingestellt
- Stromwandler nicht korrekt angeschlossen
- falsches Bemessungsstrommodul
- Bemessungsstrommodul fehlt
5 x kurz, Pause
- Auslösemagnet F5 nicht korrekt ange-
schlossen
- Auslöser defekt
1
3
2
9.5.3 Connection
(1) Test socket at the trip unit
(2) 40-pole ribbon cable with plugs
(3) Voltage supply
(4) Handheld test device
9.5.4 Voltage supply
The handheld test device is supplied by a 110 - 125 V AC network.
9.5.5 Operation
The status test starts immediately after connecting the voltage sup-
ply and queries the various components and parameters of the trip
un
it . If the status test is succesful, the "ETU STATUS" LED will light
up.
Otherwise, the "ETU STATUS" LED will flash. It is possible to draw
co
nclusions about the fault cause from the way in which it flashes.
Indicator Significance
1 x briefly, pause Handheld test device defective
2 x briefly, pause Trip unit defective
4 x briefly, pause
- Parameters not set correctly
- Current sensor not properly connected
- wrong rating plug
- Missing rating plug
5 x briefly, pause
- Tripping solenoid F5 not properly con-
nected
- Solenoid defective
