23 – 2

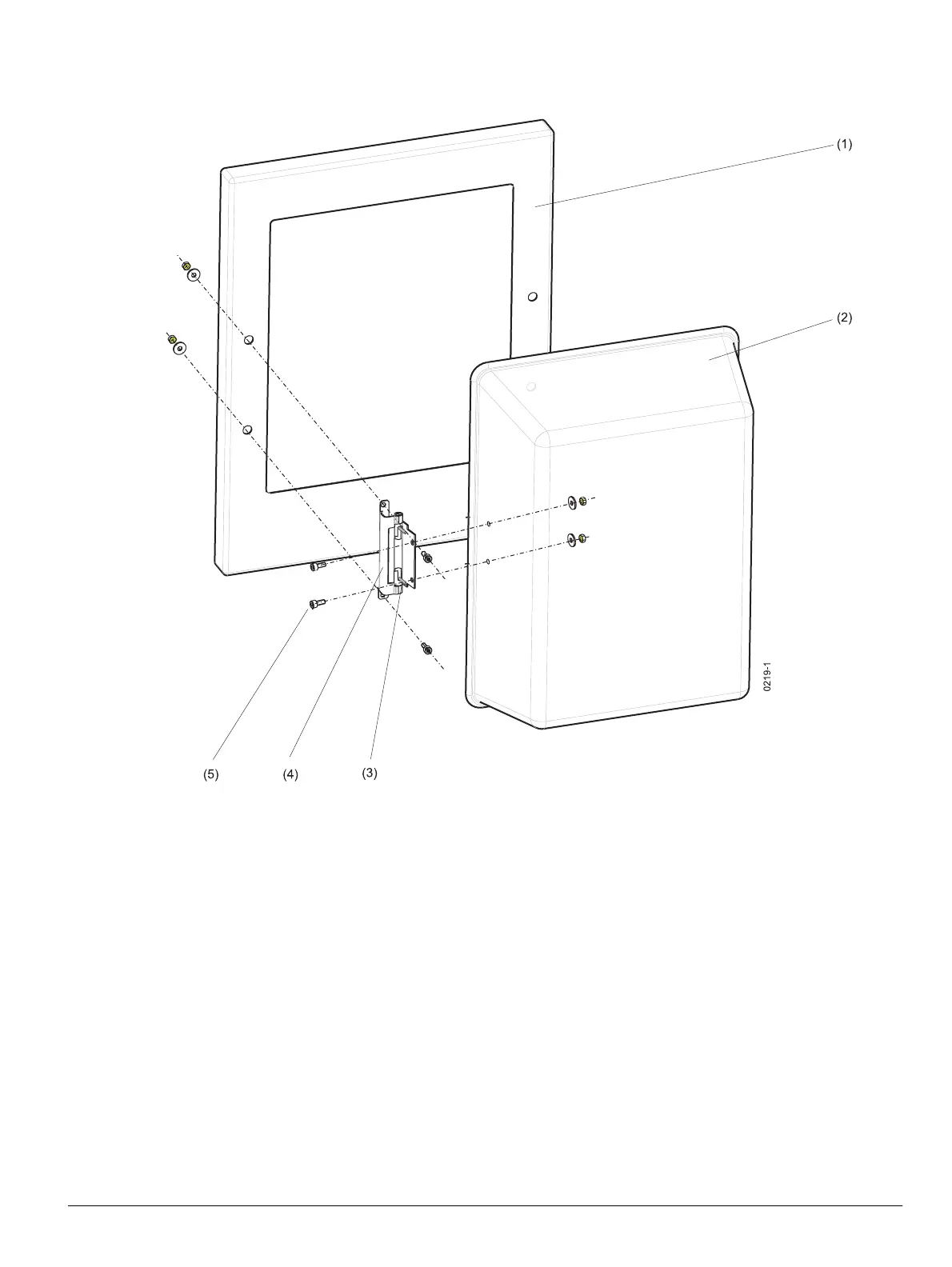

Mounting shrouding cover
(1) Cubicle door with door cutout
(2) Shrouding cover
(3) Hinge pin
(4) 2 hinges with opening function (right and left)
(5) 8 x Hexagon socket screws M5 with washers and safety nuts
Installation of the right side hinge in the same fashion.
Handling:
Squeeze hinge pins together on the right or left hinge to open the
shrouding cover or unlock both hinges to remove entirely.
Anbau der Schutzhaube
(1) Schaltschranktür mit Türausschnitt
(2) Schutzhaube
(3) Verriegelungshebel
(4) 2x Scharnier mit Öffnungsfunktion (rech
ts und links)
(5) 8x Innensechskantschraube M5 mit Scheibe und Sicherungs-
mutter
Anbau des Scharniers an der rechten Seite in gleicher Weise.
Handhabung:
Zum Öffnen der Haube Verriegelungshebel am Scharnier rechts
oder links zusammendrücken oder zum Abnehmen beide Schar-
niere entriegeln.
