9 – 38
1)
Messfunktion
Anzeige „Parameteränderungen anzeigen“
In diesen Modus wird automatisch gewechselt, sobald ein beliebi-
ger Parameter über die Drehkodierschalter geändert wurde, voraus-
gesetzt es ist eine externe Spannungsversorgung 24 V DC
ang
eschlossen.

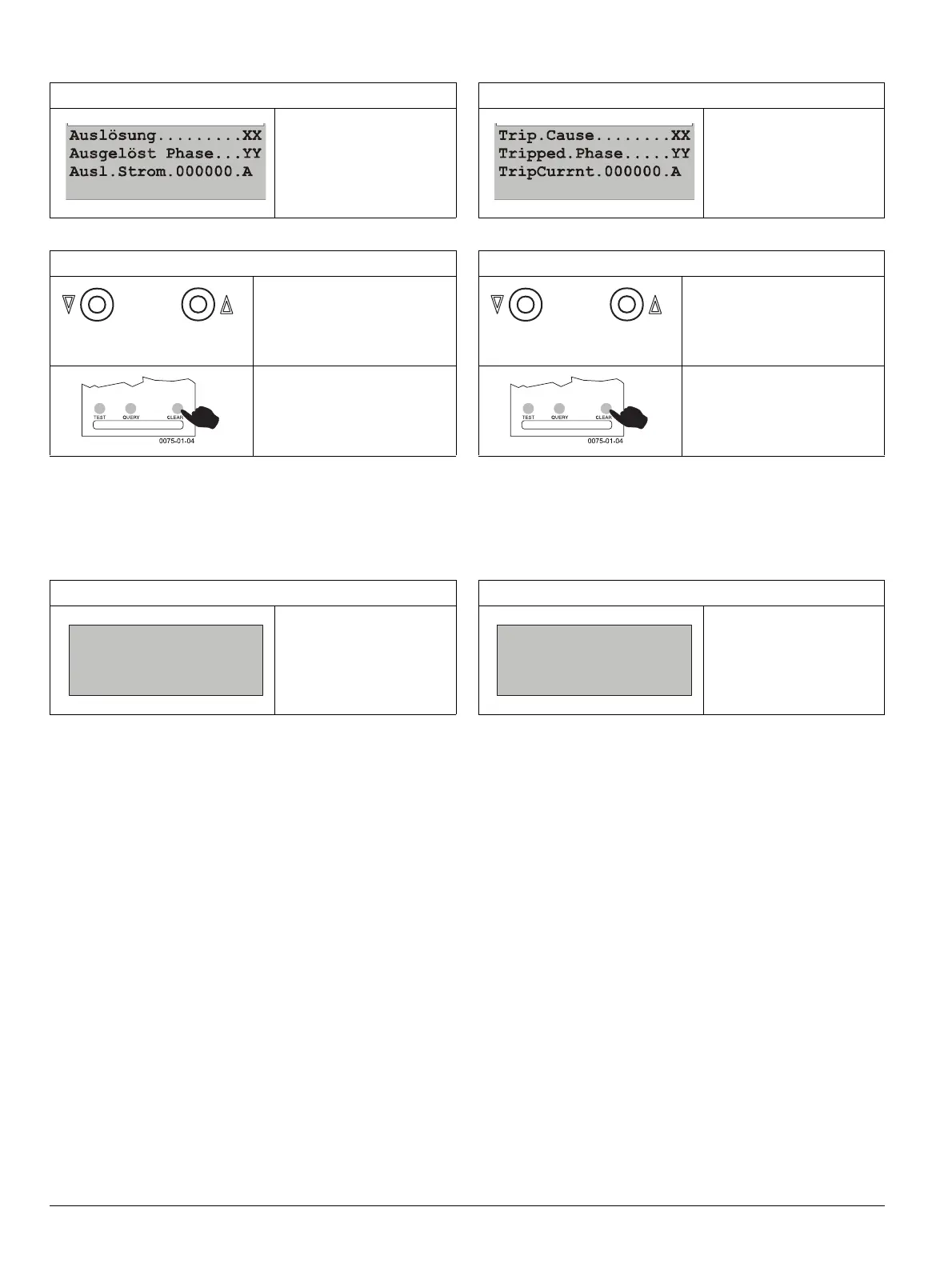

Angezeigte Screens im Modus „Info Auslösung“
Art der Auslösung
Betroffene Phase
Für XX kann stehen:
L, S, I, G, N, M
1)
Für YY kann stehen:
L1, L2, L3, N
Tastenfunktionen im Modus „Info Auslösung“
Anzeige der Wartungs-
informationen
Erneutes Drücken:
Rückkehr in Modus
„Info Auslösung“
CLEAR-Taste drücken
Wechsel in den Modus „Autoscroll“
Angezeigte Screens im Modus „Parameteränderungen anzeigen“
Anzeige des geänderten Wer-
tes
+
Einstellung geändert
XXXXXX.=...000000.YY
1)
Metering function
"Display parameter changes" screen
There is an automatic change to this mode if a parameter was
ch
anged through the rotary coding switches, provided an external
24 V DC voltage supply has been connected.
Screens displayed in the "Tripping info" mode
Tripping type
Phase affected
XX may be:
L, S, I, G, N, M
1)
YY may be:
L1, L2, L3,
Button functions in the "Tripping info" mode
Display of maintenance instruc-
tions
If pressed again:
Back to the "Tripping info" mode
Press CLEAR-button
Change to "Autoscroll" mode
Screens displayed in the "Display parameter changes" mode
Display of the changed value
+
Parameter changed:
XXXXXX.=...000000.YY
