9 – 74
Installation is carried out in the reverse order.
After replacing the trip unit, always test with the test unit!
q (page 9-123)
For ordering trip units, please refer to the “Selection and Application
Gui
de“ WL Low Voltage Power Circuit Breaker catalog.
If a trip unit with another configuration than the existing one is
i
nstalled, the Catalog No. on the type label of the circuit breaker
must generally be changed according to the catalog data.
Please contact the hotline for technical assistance if you have any
qu
estions.
Der Ei
nbau erfolgt in umgekehrter Reihenfolge.
Nach Austausch des Überstromauslösers unbedingt Prüfung mit
dem Handp
rüfgerät durchführen! q (Seite 9-123)
Zur Bestellung von Überstromauslösersystemen siehe Katalog
„Selection and application Guide“ WL Low Voltage Power circuit
break
er.
Wird ein Überstromauslösersystem mit einer anderen Konfiguration
al
s bisher verwendet eingebaut, so ist die Bestell-Nr. auf dem Aus-
stattungsschild des Leistungsschalters entsprechend den Katalog-
angaben grundsätzlich zu korrigieren.
Für diesbezügliche Rückfragen steht die Hotline (Technical assi-
stance) zu Verfügung.

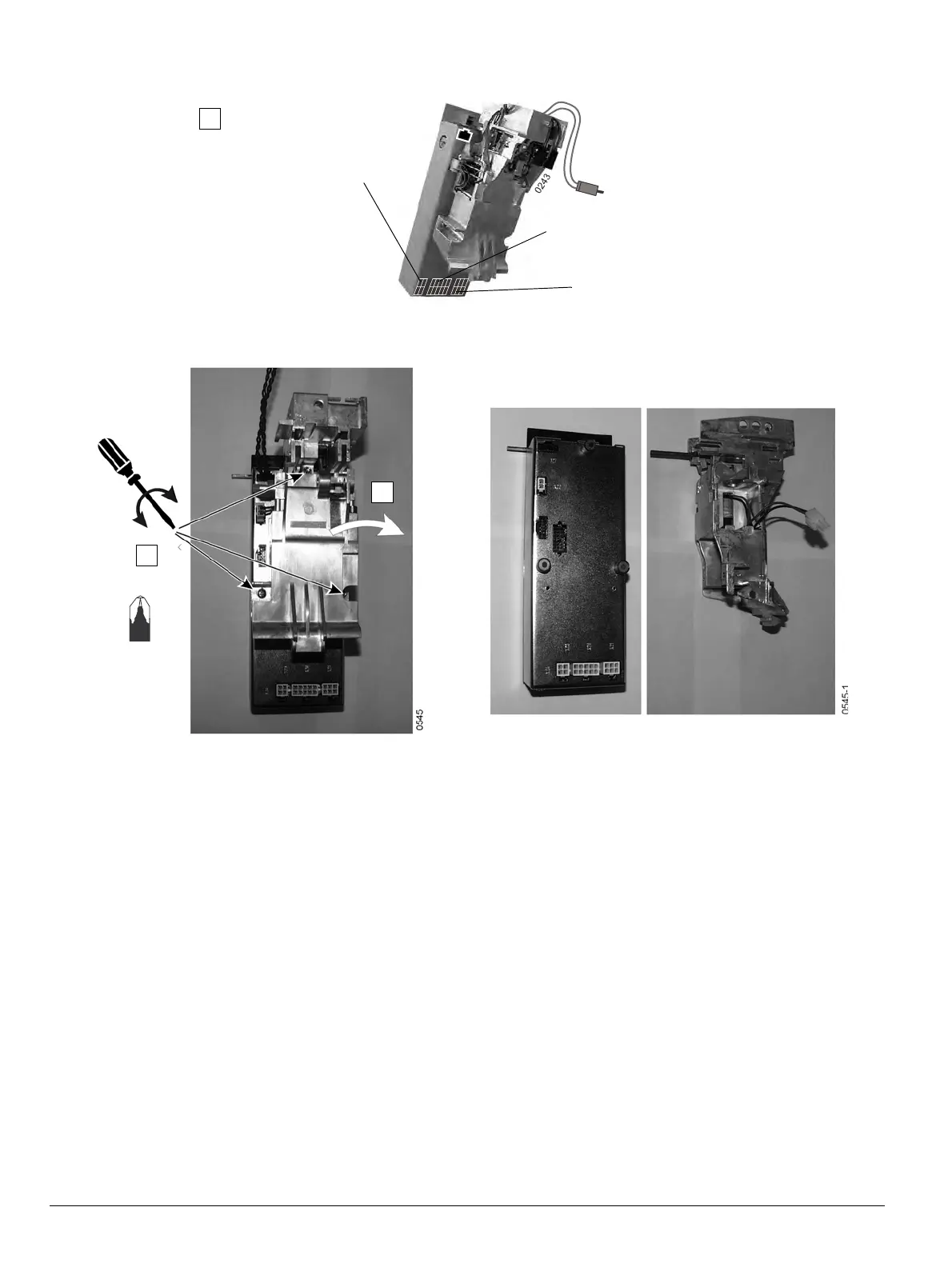

Remove connectors
Stecker abziehen
N sensor
1)
N-Wandler
1)
1)
Equipment depending on types
1)
Ausstattung typenabhängig
BSS-Modul
1)
Current sensors
Stromwandler
Energy transformer
Energiewandler
BSS module
1)
6
X21
X24
X20
7
8
PH 1
