5 – 10

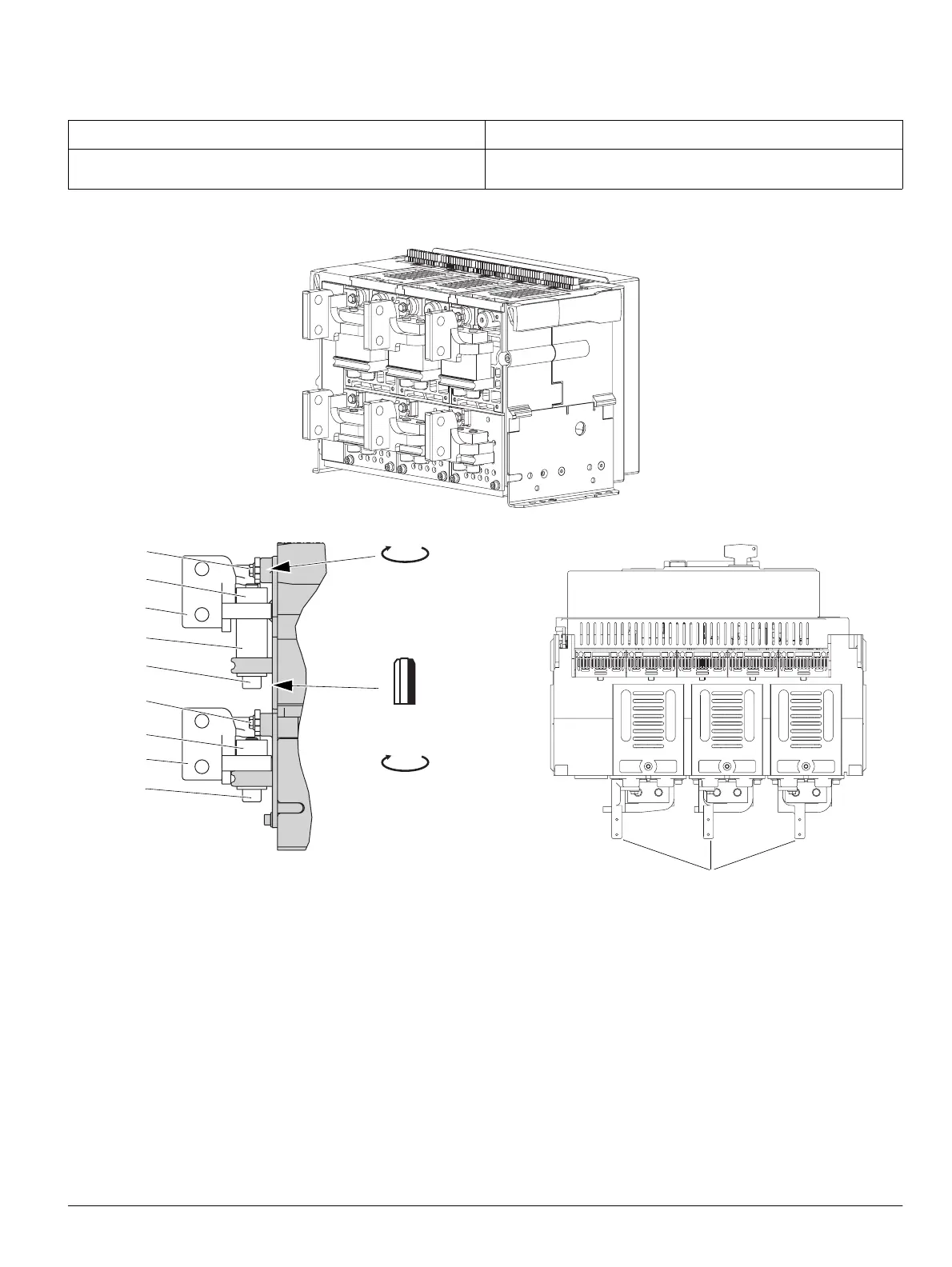

Frame size I
(1) Hexagon head screw M6x20
(2) Threaded plate 2xM12
(3) Vertical adapter
(4) Riser
(5) Socket screw M12x90
(6) Hexagon head screw M6x35
(7) Socket screw M12x50
*) Different offset
Baugröße I
(1) Sechskantschraube M6x20
(2) Gewindeplatte 2xM12
(3) Vertikaladapter
(4) Zwischenstück
(5) Inbusschraube M12x90
(6) Sechskantschraube M6x35
(7) Inbusschraube M12x50
*) Unterschiedlicher Versatz
ACHTUNG NOTICE
Die Vertikaladapter der drei Pole sind unterschiedlich.
Der Anbau muss wie unten gezeigt erfolgen.
Vertical bus connectors of the three poles are different.
Mount so as shown below.
0714_nu
0715_nu
0716_nu
(1)
(2)
(3)
(4)
(5)
(6)
(2)
(3)
(7)
Gr. / Size
10 mm
70 Nm
50 ft-lb
71 lb-in
8 Nm
*)
