19 – 1

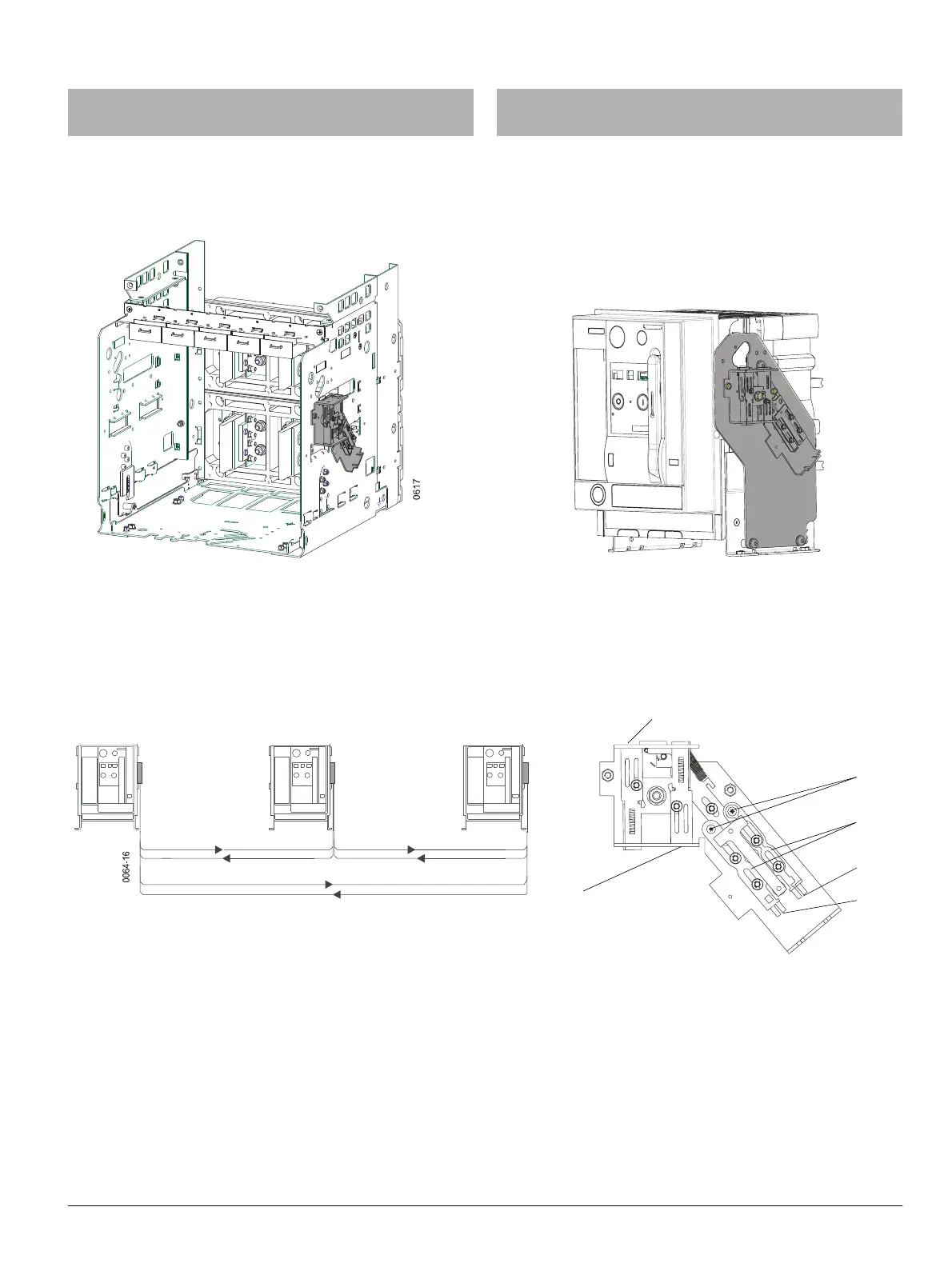

19 Mechanical circuit breaker interlocking
In the standard design various versions are available for the mutual
mechanical interlocking system, comprising a maximum of three
circuit breakers. Different Siemens standard length cables are
available. Max length 6m.
19.1 Configurations
19.1.1 General notes
(1) Output 1
(2) Holes for cheese-head screws M6 with str
ain washer for the
configuration of the circuit breaker interlocking
(3) Non-interchangeable brackets
(4) Input 1
(5) Input 2
(6) Output 2
0428
(1)
(2)
(3)
(4)
(5)
(6)
19 Gegenseitige mechanische
Schalterverriegelung
Ermöglicht in der Standardausführung verschiedene Varianten der
gegenseitigen Verriegelung von maximal drei Leistungsschaltern.
Ein weiterer Ausbau ist möglich.
19.1 Konfigurationen
19.1.1 Allgemeine Hinweise
(1) Ausgang 1
(2) Bohrungen für Zylinderkopfschraube M6 mit Spannscheibe für
die K
onfigurierung der gegenseitigen Verriegelung
(3) Indexbügel
(4) Eingang 1
(5) Eingang 2
(6) Ausgang 2
0412_nu
S
1
S
2
S
3
