5 – 15

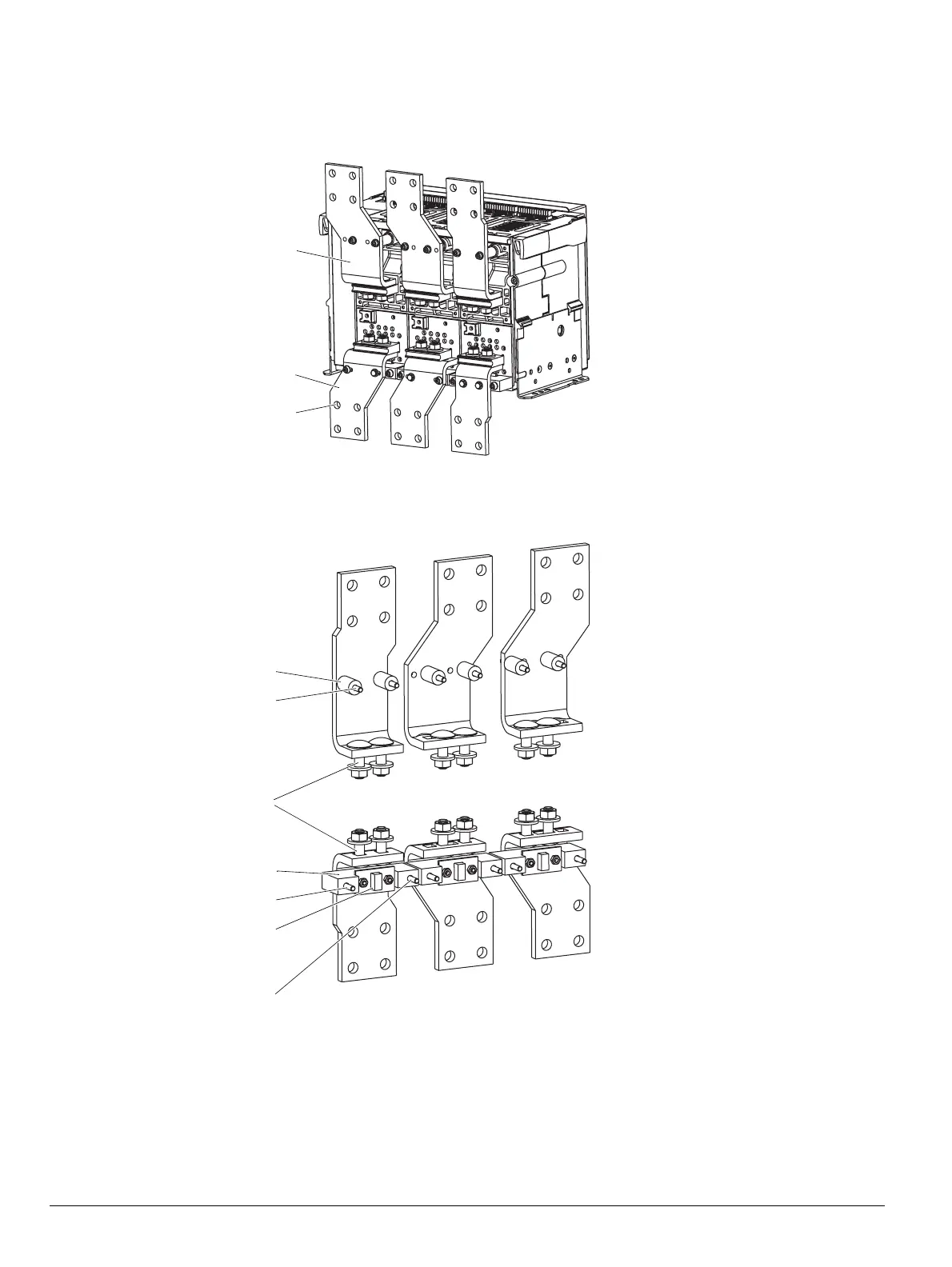

5.2.3.2 Festeinbauschalter mit Frontanschlüssen
ausstatten
Baugröße I
(1) Lange Anschlüsse oben
(2) Kurze Anschlüsse unten
(3) Bohrungen
∅ 13,5 mm
(1) Distanzhülse
(2) Innensechskantschraube ISO 4762 M6x55
(3) Flachrundschraube DIN 603 M12x40 mit Spannscheibe und
Mutter
(4) Abstützung
(5) Innensechskantschraube ISO
4762 M6x60 mit Spannscheibe
(6) Lasche mit 2 Setzmuttern M6 für Sechkantschrauben ISO 4017
M6x50
mit Spannscheiben
(7) Innensechskantschraube ISO
4762 M6x70 mit Spannscheibe
0717_nu
(3)
(1)
(2)
0718_nu
(1)
(2)
(3)
(4)
(5)
(6)
(7)
5.2.3.2 Attaching fixed mounted circuit breaker with
front connectors
Frame size I
(1) Long connectors: line
(2) Short connectors: load
(3) Holes
∅ 13.5 mm
(1) Spacer
(2) Socket head screw ISO 4762 M6x55
(3) Coach screw DIN 603 M12x40 with belleville washer and nut
(4) Support
(5) Socket head screw ISO 4762 M6x60 w
ith belleville washer
(6) Bracket with 2 captive nuts M6 for hexagon head screws
ISO 4017 M6x50 with belleville washers
(7) Socket head screw ISO 4762 M6x70 w
ith belleville washer
