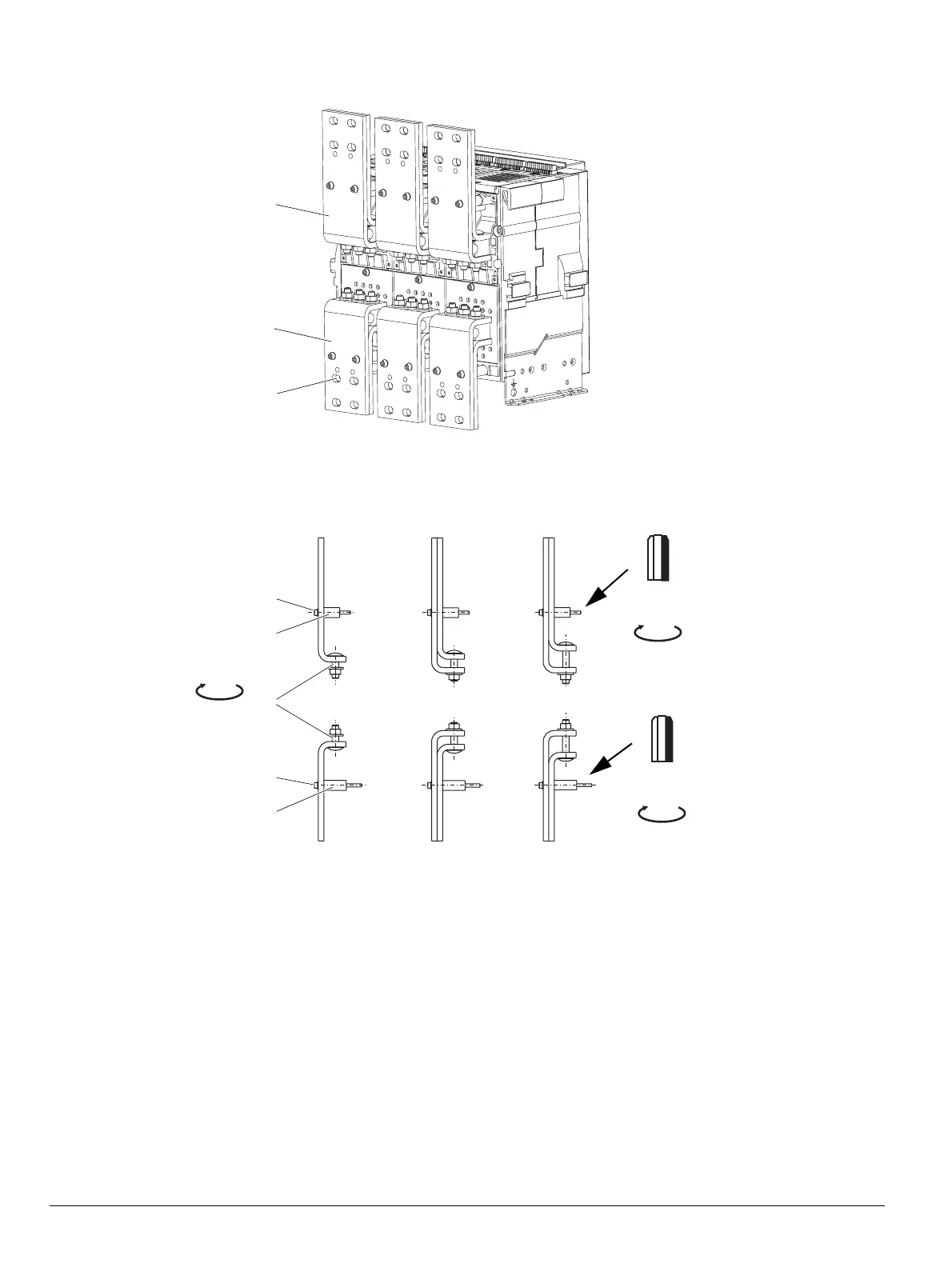

Baugröße II
(1) Lange Anschlüsse oben
(2) Kurze Anschlüsse unten
(3) Bohrungen
∅ 13,5 mm
(1) Kurze Innensechskantschraube ISO 4762 M6
mit Spannscheibe
(2) Kurze Distanzhülse
(3) Flachrundschraube DIN 603 M12 mit Spannscheibe und Mutter
(4) Lange Innensechskantschraube ISO 4762 M6 mit Spann-
scheibe
(5) Lange Distanzhülse
0719_nu
(3)
(1)
(2)
0720_nu
(1)
(2)
(3)
(4)
(5)
1600 A 2000 A 3000 A
60 ft-lb
85 Nm
71 lb-in
5 mm
8 Nm
Gr. / Size
Frame size II
(1) Long connectors: line
(2) Short connectors: load
(3) Holes
∅ 13.5 mm
(1) Short hexagon socket screw ISO 4
762 M6 with belleville washer
(2) Short spacer
(3) Coach screw DIN 603 M12 with belle
ville washer and nut
(4) Long hexagon socket screw ISO 4762 M6 with belleville washer
(5) Long spacer
71 lb-in
5 mm
8 Nm
Gr. / Size
