5 – 19
5.2.3.3 Bestell-Nummern
*) Nicht für C-Klasse!

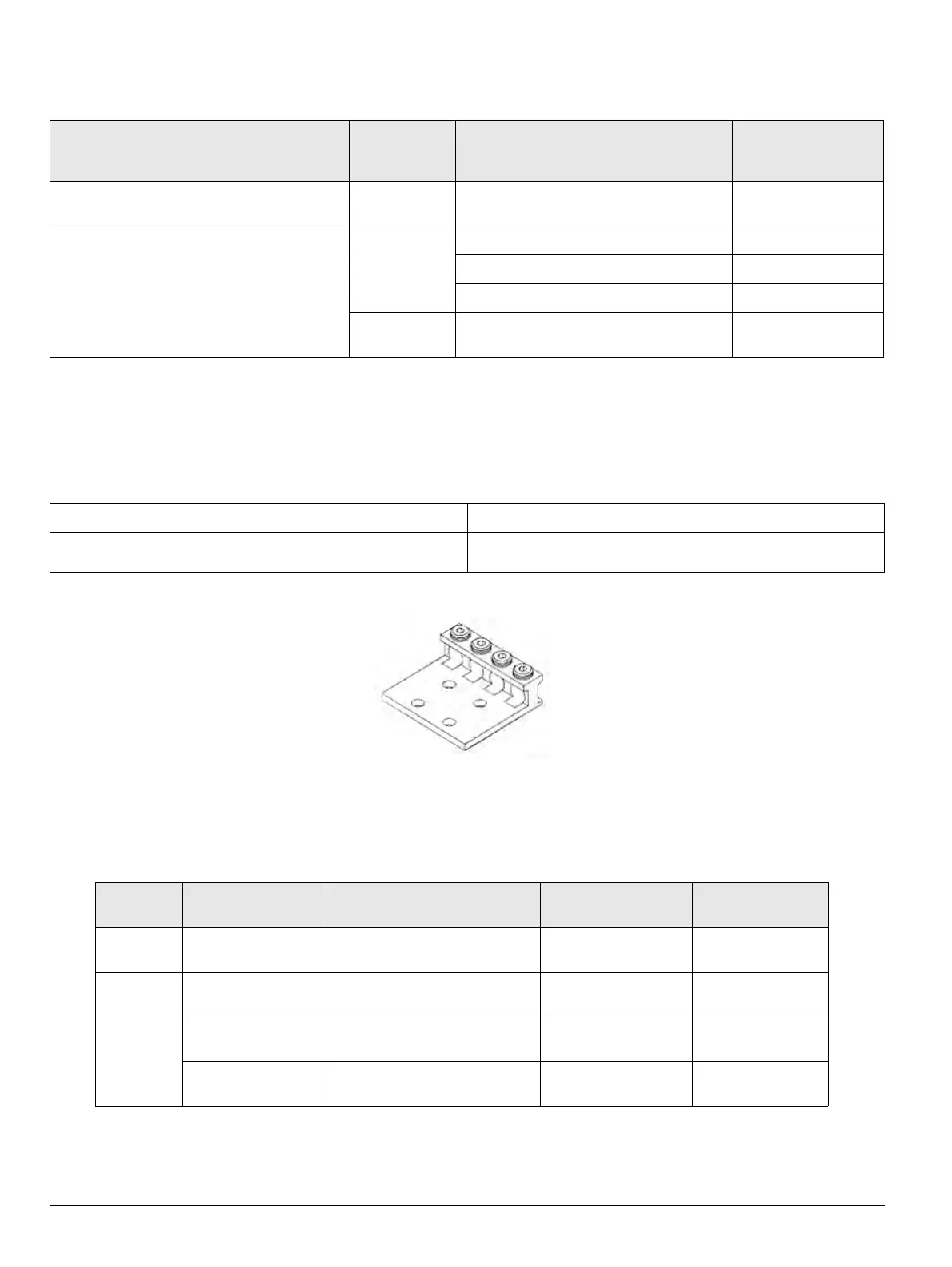

5.2.4 Kabelanschlüsse
Die Kabelanschlüsse dienen dem Anschließen von Kabeln direkt an
die Frontanschlüsse des Leistungsschalters.
Die Kabelanschlüsse sind getestet nach UL-486 B mit flexiblem
St
andardkabel.
5.2.4.1 Anschließen
Front connectors
Frontanschlüsse
Frame size
Baugröße
Max. circuit breaker rated current
Max. Bemessungsnennstrom
I
n max
(A)
Catalog No.
Bestell-Nr.
Set for 3 phases, load and line
Satz für 3 Phasen, oben und unten
I
S, H, L
800 /1200 WLH1F12CONUL
Set for 1 phase, load and line
Satz für 1 Phase, oben und unten
II
S,L
800 / 1200 / 1600 WLL2F16CONUL
2000 WLL2F20CONUL
2500 / 3000 * WLL2F30CONUL
III
L
4000 / 5000 * WLL3F50CONUL
VORSICHT CAUTION
Die Kabelanschlüsse sind geeignet für einen maximalen Kurz-
schlussstrom von 65 kA.
The pressure wire connectors are suitable for max. short cir-
cuit current rating of 65 kA.
Frame size
Baugröße
Rated current
Bemessungsstrom
Cables per connector
Anzahl der Kabel pro Anschluss
Connector wire range
Kabelstärke
Torque
Anzugsmoment
I 800 A / 1200 A 1 - 4 6 - 350 kcmil Cu / Al
325 lb-in
36 Nm
II
1200 A 1 - 4 6 - 350 kcmil Cu / Al
325 lb-in
36 Nm
1600 A 1 - 6 300 - 600 kcmil Cu / Al
375 lb-in
42 Nm
2000 A 1 - 6 250 - 600 kcmil Cu
375 lb-in
42 Nm
0705_nu
5.2.3.3 Catalog numbers
*) Not for C-class!
5.2.4 Cable terminals
Pressure wire connectors are used to connect power cables to the
front connectors of the circuit breaker.
Terminals have been tested per UL-486 B with standard stranded
c
able.
5.2.4.1 Cabling
