SJ6826RT, SJ6832RT
213560ABA
Outriggers Section 5 – Procedures

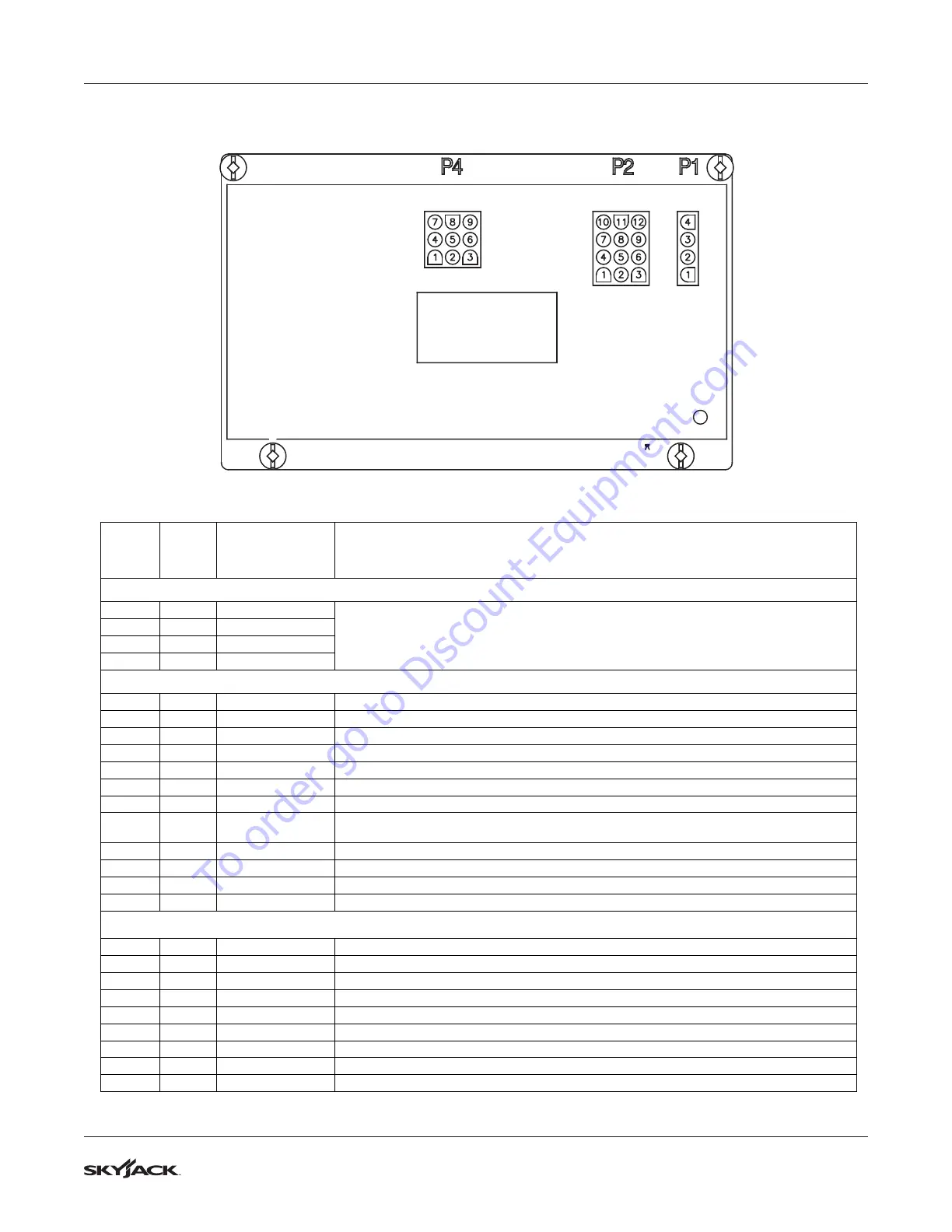

5.4-2 Outrigger Control Module (OCM1) Pin Reference Table (GP-106)
LED
GP106 CONTROL MODULE
PLUG
#
AND
WIRE FUNCTION
Calibration Connection (RS232)
Not connected –used for hand held calibration device connection
Inputs
12V Input from LS68 Left Rear Outrigger Down limit switch
12V Input from LS67 Right Rear Outrigger Down limit switch
12V Input from LS66 Right Front Outrigger Down limit switch
12V Input from LS65 Left Front Outrigger Down limit switch
12V Input from S24 Outrigger Auto Level request signal
12V Input from S24 Outrigger Auto All-Up request signal
12V Output for Outrigger Light OL1
12V Input from LS61, LS62, LS63 & LS64 Outriggers limit switch Up signal
** (all switch contacts must be closed to produce in series signal)
12V Input from 35CR Elevation Tilt Override/High Speed Cutout Relay
GND B- 0V Reference Input from Base Terminal Strip
12V B+ Input thru Main Power Relay 10BCR From Base Terminal Strip
Outputs
12V Output for Outrigger Left Rear Down signal to 4H-78 Solenoid
12V Output for Outrigger Right Rear Down signal to 4H-77 Solenoid
12V Output for Outrigger Right Front Down signal to 4H-76 Solenoid
12V Output for Outrigger Left Front Down signal to 4H-75 Solenoid
12V Output for Outrigger Left Rear Up signal to 4H-74 Solenoid
12V Output for Outrigger Right Rear Up signal to 4H-73 Solenoid
12V Output for Outrigger Right Front Up signal to 4H-72 Solenoid
12V Output for Outrigger Left Front Up signal to 4H-71 Solenoid
12V Output for Outrigger Enable signal from Enable switch S9A or Relay 9CR3
