10 | FSA 050 | Produktbeschreibungde
4.5 LCD-Anzeige
1
14
13
12
11
10
9
8
7
6
5
4
3
2
459896-07_Ko

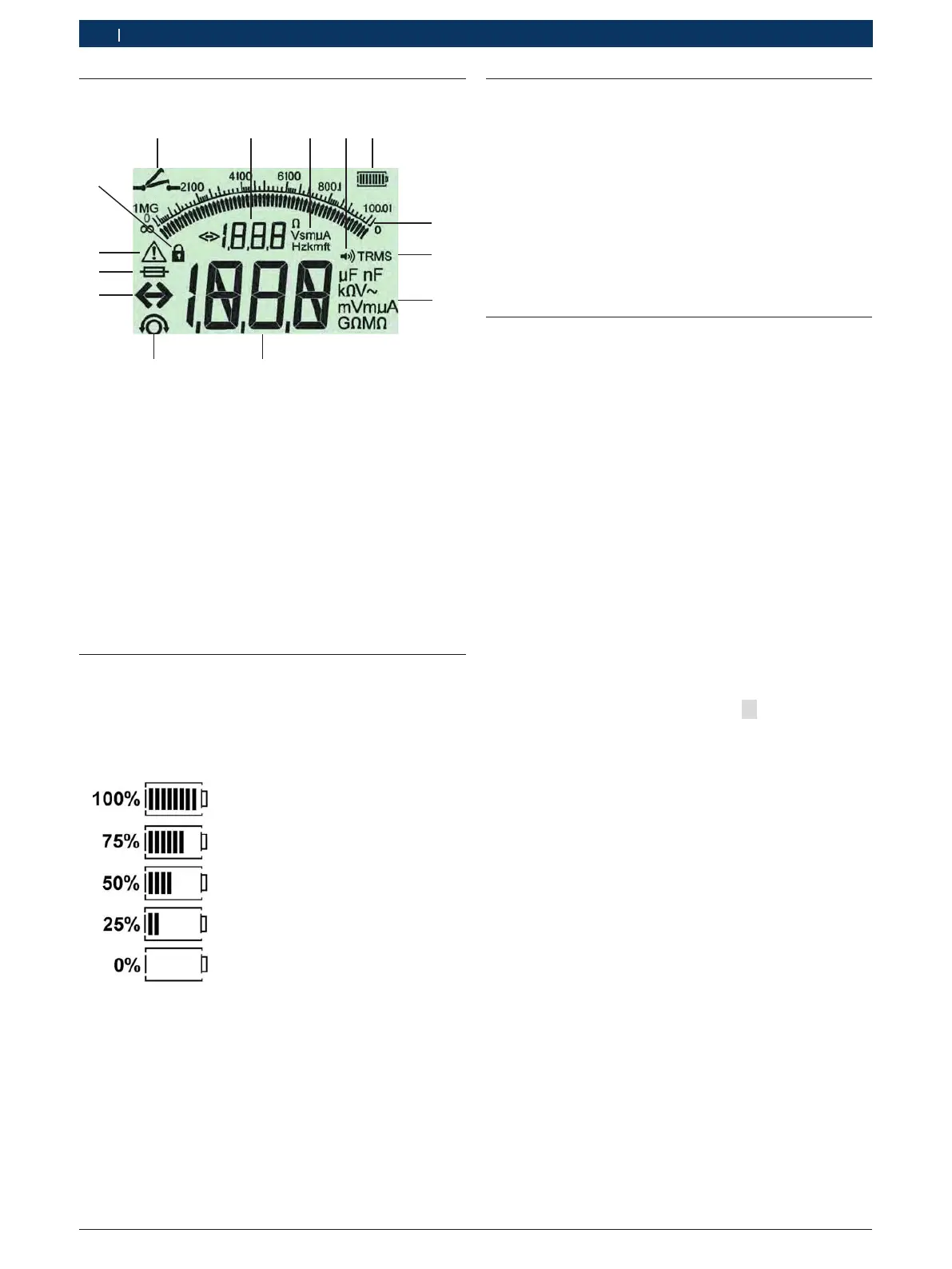

Abb. 5: LCD-Anzeige
1 Symbol bei Durchgangsmessung
2 Digitale Hilfsanzeige
3 Einheiten Hilfsanzeige
4 Summer ein
5 Batterie-Ladezustandsanzeige
6 Analoge Anzeige
7 Symbol für TRMS (AC)
8 Einheiten Hauptanzeige
9 Digitale Hauptanzeige für Messwert und Status (FSA/STA)
10 Symbol für Nullung der Messleitungen
11 Symbol für Bereichsüberschreitung
12 Symbol für defekte Sicherung
13 Symbol für Isolationsanalyse (Testspannung liegt an)
14 Symbol für Sperre (Isolationsanalyse)
4.6 Batterie-Ladezustandsanzeige
Der aktuelle Ladezustand der Batterien wird immer auf
der LCD-Anzeige angezeigt (Abb. 5, Pos. 5). Die Anzahl
der Balken zeigt den Ladezustand der Batterien in Pro-
zent (Abb. 6).
Abb. 6: Ladezustand Batterien
i Wiederaufladbare NiMH- oder NiCAD-Batterien zeigen
eine niedrigere Ladung an als Alkalizellenbatterien.
Deshalb kann es sein, dass nur kurz vor deren Ent-
ladung die Ladezustandsanzeige plötzlich auf 0%
wechselt.
4.7 Symbol für defekte Sicherung
! Die Sicherung im FSA 050 muss immer den richtigen
Nennwert aufweisen - 500mA (FF)!
Das Symbol für eine defekte Sicherung (Abb. 5,
Pos.12) blinkt auf der LCD-Anzeige, wenn die interne
Sicherung des FSA 050 nach einer Überlastung durch-
gebrannt ist.
Der Sicherungswert ist auf dem Typschild des FSA050
aufgedruckt.
4.8 Bluetooth-USB-Adapter
Nur der im Lieferumfang beigelegte Bluetooth-USB-
Adapter ermöglicht die Funkverbindung zu FSA500/
FSA7xx. Er wird am Computer eingesteckt und zeigt
durch die blinkende LED die Betriebsbereitschaft an.
i Es ist nicht möglich, eine weitere im Computer
verbaute oder eingesteckte Bluetooth-Hardware zu
betreiben.
i Die Bluetooth-Treiber-Installation wird durchgeführt,
wenn in der CompacSoft[plus]-Software unter "Ein-
stellungen" der Menüpunkt "FSA 050 verwenden"
gewählt und mit <F7> oder <F12> bestätigt wird. Die
MAC-Adresse des FSA 050 ist unter dem Schutzgum-
mi auf der Geräterückseite aufgedruckt.
i Bei einer Bluetooth-Kommunikation wird auf der
LCD-Anzeige nach dem Drücken der Auswahltaste
(Abb. 3, Pos.4) ca. eine Sekunde bt eingeblendet
(Abb. 5, Pos.2).
! Den am Computer gesteckten Bluetooth-USB-
Adapter nicht mechanisch belasten und nicht als
Haltegriff benutzen. Computer oder Bluetooth-USB-
Adapter können dabei beschädigt werden.
