1 689 989 102 2019-05-24| Robert Bosch GmbH
212 | FSA 050 | Produkta aprakstslv
4. Produkta apraksts
4.1 Lietošana
FSA050 ar Bluetooth starpniecību var komunicēt ar
datoru un instalēto FSA7xx/500 programmatūru (Com-
pacSoft[plus]), vai to var izmantot kā autonomu ierīci.
Ar FSA050 var veikt izolācijas pārbaudes elektroauto-
mobiļos/hibrīdautomobiļos. Bez tam iespējams izmērīt
elektrisko spriegumu, kapacitāti un pretestību.
4.2 Priekšnoteikumi darbībai ar Compac-
Soft[plus]
Dators ar operētājsistēmu Windows7, Windows8 vai
Windows10 un vismaz vienu brīvu USB pieslēgvietu
Bluetooth-USB adapterim. Datorā jābūt instalētai jaunā-
kajai CompacSoft[plus] versijai.
i Rūpnīcā FSA 050 Bluetooth pārraides jauda ir iestatī-
ta uz 10mW (2.klase). Bluetooth klasi var izmainīt
tikai CompacSoft[plus] programmā.
4.3 Piegādes komplektācija
Nosaukums Pasūtījuma
numurs
FSA050 –
Koferis 1 685 438 640
Mērvadi (sarkans/melns) ar pieslēguma spa-
ilēm (sarkana/melna)
1 684 430 075
Bluetooth-USB adapteris –
Baterijas (5x) –
Kalibrēšanas sertifikāts –
Mērtausts 1 684 430 074
DVD disks ar CompacSoft[plus] 1 687 370 275
Lietošanas instrukcijas 1 689 979 922
1 689 989 102
4.4 Ierīces apraksts
TEST
STORE
DAR
A
PI
t
V
s
TRMS
458896-03_K
o
1
2
3
5
4
6
7

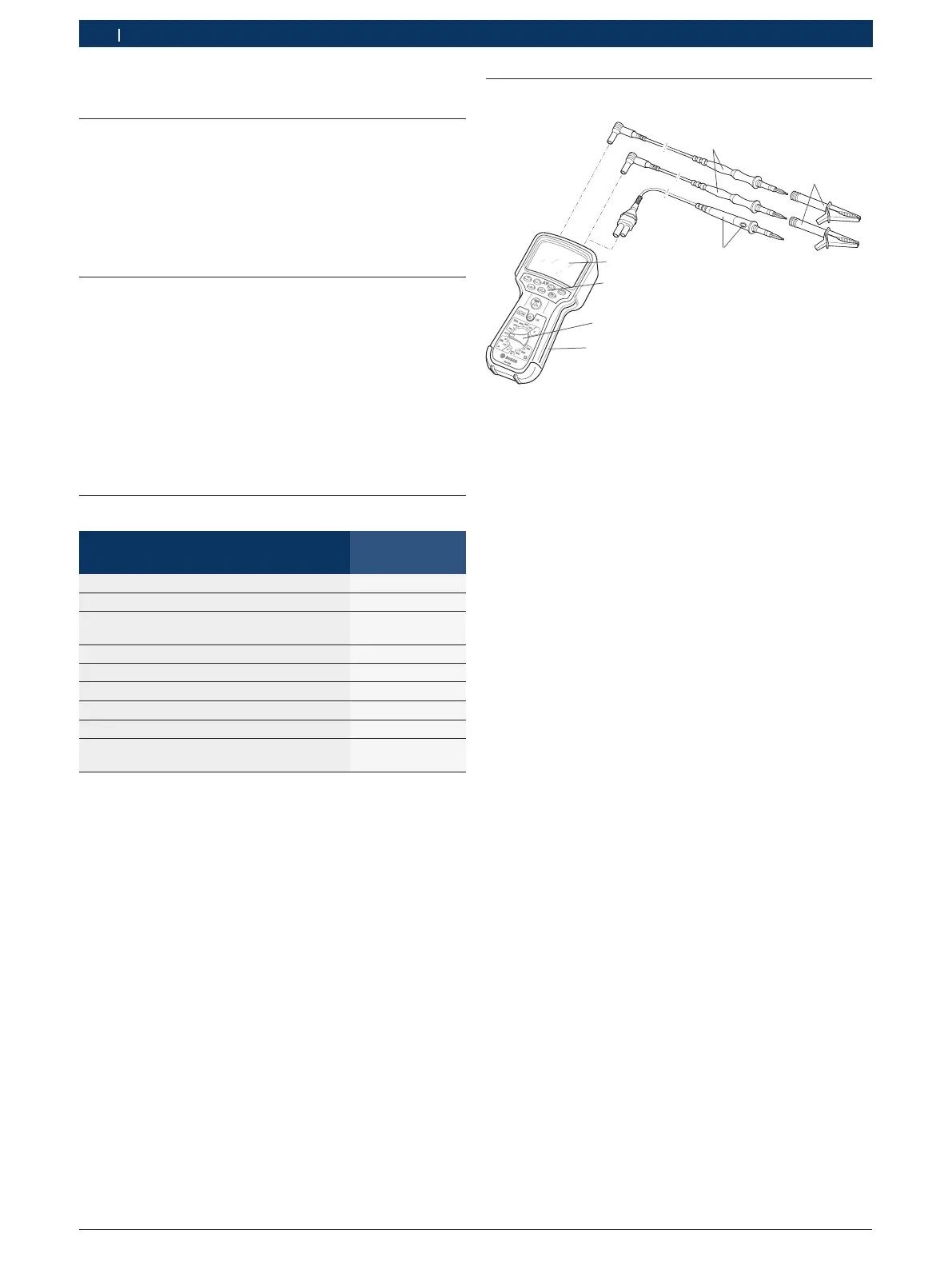

Obr. 1: FSA050
1 Mērvadi, sarkans/melns
2 Pieslēguma spailes, sarkana/melna
3 Mērtausts ar testēšanas/nonullēšanas taustiņu (TEST)
4 LCD displejs
5 Funkciju taustiņi
6 Mērīšanas funkciju grozāmais slēdzis
7 Aizsarggumija
4.4.1 Mērtausts
Mērtausts var aizstāt sarkano mērvadu. Pārbaudot izo-
lāciju, taustiņam <TEST> uz mērtausta ir tāda pati funk-
cija kā FSA050 taustiņam <TEST>.
Lai mērītu pretestību (Ω), melnā mērvada un mērtausta
pretestību var iestatīt uz nulli.
Rīcība, pārbaudot izolāciju ar mērtaustu:
1. Iespraudiet melno mērvadu FSA050 melnajā mīnus
ligzdā.
2. Iespraudiet mērtaustu FSA050 sarkanajā 3 polu plus
ligzdā (sarkanā mērvada vietā).
3. Savienojiet melno mērvadu un mērtaustu ar pārbau-
dāmo elektrisko ķēdi.
4. Izvēlieties pareizo diapazonu (50V, 100V, 250V,
500V vai 1kV).
5. Nospiediet un turiet nospiestu taustiņu <TEST> uz
mērtausta.
 Tiek veikta izolācijas pārbaude.
6. Lai beigtu izolācijas pārbaudi, atlaidiet mērtausta
taustiņu <TEST>.
