196 | FSA 050 | Gaminio aprašymaslt
4.4.2 Sukamasis jungiklis / mygtukai
459896-06_Ko
TEST
1
7
6
5
4
3
2
10
9
8
11

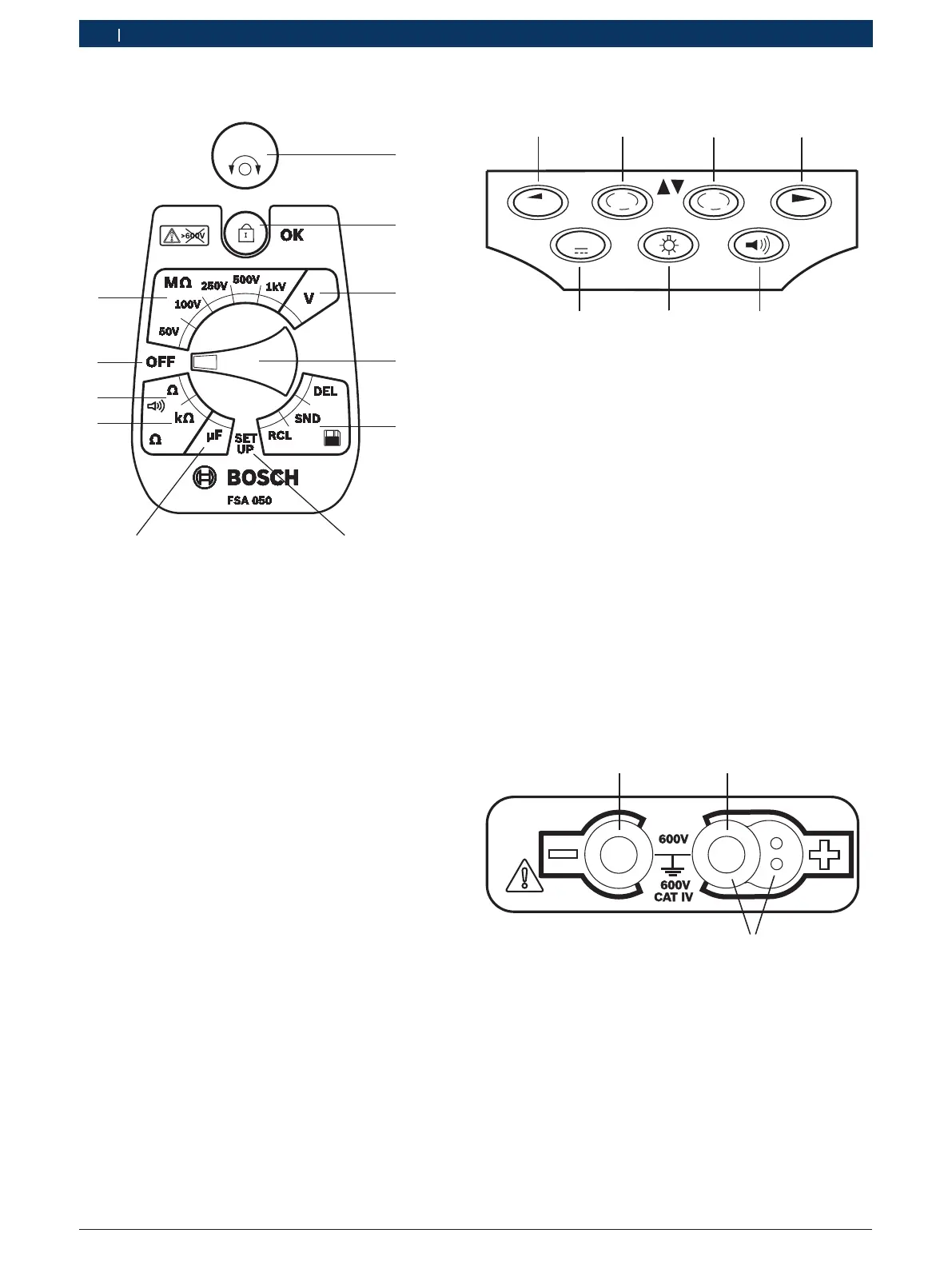

Obr. 2: Sukamasis jungiklis / mygtukai
1 TEST (tikrinimo / nulinės vertės atstatymo mygtukas)
2  / OK (blokavimo / patvirtinimo mygtukas)
3 Įtampos matavimo diapazonas
4 Sukamasis jungiklis
5 Rodyti (RCL) / pašalinti (DEL) arba perduoti (SND)1)
išsaugotus matavimo rezultatus
6 SĄRANKOS meniu
7 Talpos matavimo diapazonas
8 Varžos matavimo diapazonas
9 Grandinės vientisumo matavimo diapazonas
10 Išjungiklis (OFF)
11 Izoliacijos matavimo diapazonai
1)
Duomenų perdavimas tik programine įranga "CompacSoft[plus]"
4.4.3 Funkciniai mygtukai
459896-04_Ko
μA
V
DAR
STORE
TRMS
PI
t s
1
7
6
5
43
2
Obr. 3: FSA050 funkciniai mygtukai
1 STORE (išsaugoti matavimo rezultatą arba pasirinkimo mygtukas
SĄRANKOS meniu)
2 DAR/PI/t arba  (izoliacijos matavimas arba pasirinkimo mygtu-
kas, kai išsaugoti matavimo rezultatai)
3 μA/s/V arba  (amperų, sekundžių ar voltų rodmuo arba pasirin-
kimo mygtukas, kai išsaugoti matavimo rezultatai)
4 "Toliau" (pasirinkimo mygtukas SĄRANKOS meniu) arba
būsenos rodmuo (FSA/STA) matavimo diapazonuose
5 Įj. / išj. garso signalą
6 Įj. / išj. fono apšvietimą
7 TRMS arba DC
Kai įjungtas FSA050, galite įjungti LCD ekrano fono ap-
švietimą (3 pav., 6 poz.). Fono apšvietimas automatiškai
išsijungia po 20sekundžių.
Garso signalas gali būti įjungtas grandinės vientisumo
matavimui (3 pav., 5 poz.). Simbolis pasirodo LCD ekra-
ne (5 pav., 4 poz.).
4.4.4 Jungčių blokas
459896-05_Ko
1
2
3
Obr. 4: Jungčių blokas
1 Juodo matavimo kabelio prijungimo lizdas (–)
2 Raudono matavimo kabelio prijungimo lizdas (+)
3 Nuotolinio matavimo jutiklio prijungimo lizdas (+)
