Bosch FSA 050 - Pöördlülitid;Nupud; Funktsiooninupud; Ühendusriba

1 689 989 102 2019-05-24| Robert Bosch GmbH
Tootekirjeldus | FSA 050 | 111 et
4.4.2 Pöördlülitid/nupud
459896-06_Ko
TEST
1
7
6
5
4
3
2
10
9
8
11

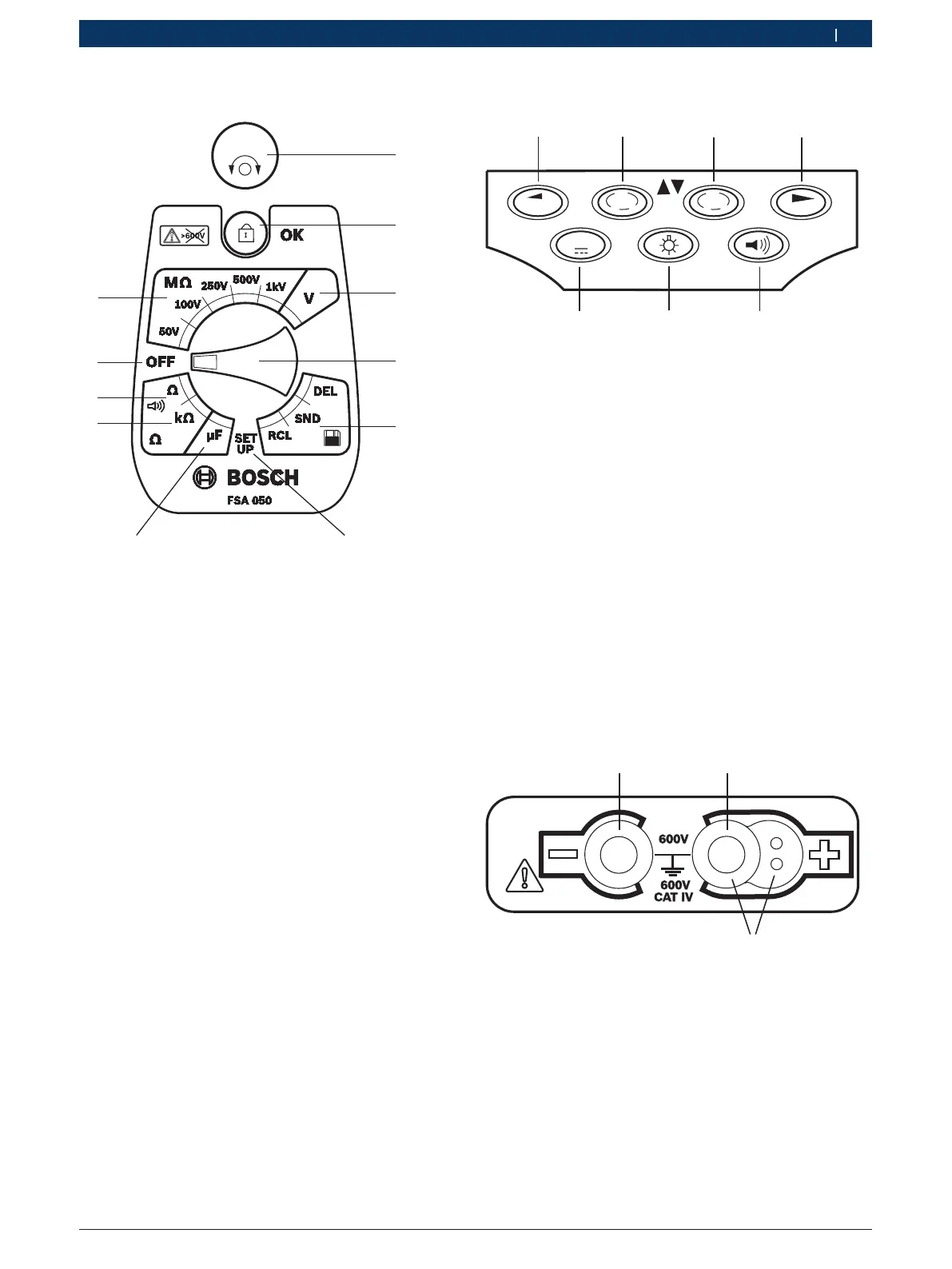

Joon. 2: Pöördlülitid/nupud
1 TEST (testimis-/nullimisnupp)
2 /OK (blokeerimis-/kinnitusnupp)
3 Pingemõõtevahemik
4 Pöördlüliti
5 Salvestatud tulemuste kuvamine (RCL) / kustutamine (DEL) või
edastamine (SND)
1)
6 SETUP-menüü
7 Mahtuvuse mõõtevahemik
8 Takistuse mõõtevahemik
9 Läbitavuse mõõtevahemik
10 Välja-lüliti (OFF)
11 Isolatsioonimõõtevahemikud
1)
Andmete edastamine ainult koos CompacSoft[plus]i tarkvaraga
4.4.3 Funktsiooninupud
459896-04_Ko
μA
V
DAR
STORE
TRMS
PI
t s
1
7
6
5
43
2
Joon. 3: Funktsiooninupud FSA 050
1 STORE (mõõtmistulemuse salvestamine või valikunupp SE-
TUP-menüüs)
2 DAR/PI/t või  (isolatsioonianalüüs või valikunupp salvestatud
mõõteväärtuste juures)
3 μA/s/V või  (amprite, sekundite ja voltide kuvamine või valiku-
nupp salvestatud mõõteväärtuste juures)
4 Edasi (valikunupp SETUP-menüüs) või
olekunäidik (FSA/STA) mõõtevahemikes
5 Sumisti sisse/välja
6 Taustvalgus sisse/välja
7 TRMS odervõi DC
LCD-näidiku taustvalgust (joon.3, nr6) saab valida, kui
FSA 050 on sisse lülitatud. Taustvalgus lülitub 20 sekun-
di pärast automaatselt välja.
Sumisti (joon.3, nr5) saab läbitavuse mõõtmiseks
sisse lülitada. Sümbol kuvatakse LCD-näidikul (joon.5,
nr4).
4.4.4 Ühendusriba
459896-05_Ko
1
2
3
Joon. 4: Ühendusriba
1 Musta mõõtekaabli ühendusliitmik (–)
2 Punase mõõtekaabli ühendusliitmik (+)
3 Kaugmõõteanduri liitmikud (+)
