280 | FSA 050 | Descrição do produtopt
4. Descrição do produto
4.1 Utilização
FSA050 pode se comunicar via Bluetooth com um com-
putador e software FSA7xx/500 (CompacSoft[plus])
instalado ou ser utilizado como aparelho independente.
O FSA 050 permite efetuar análises do isolamento em
veículos elétricos/híbridos. Para além disso, permite
ainda medir tensões, capacidades e resistências elétri-
cas.
4.2 Condições prévias para o funciona-
mento com CompacSoft[plus]
Computador com sistema operacional Windows7,
Windows8 ou Windows10 e pelo menos uma inter-
face USB livre para o adaptador USB bluetooth. O
computador deverá ter instalada a versão atual do
CompacSoft[plus].
i O FSA 050 tem uma potência de emissão do Blue-
tooth de fábrica de 10 mW (classe 2). A classe de
Bluetooth só pode ser alterada através do software
CompacSoft[plus].
4.3 Escopo de fornecimento
Designação N.º de referência
FSA 050 –
Maleta 1 685 438 640
Cabos de medição (vermelho/preto) com
terminais de ligação (vermelho/preto)
1 684 430 075
Adaptador USB bluetooth –
Pilhas (5) –
Certificado de calibração –
Sensor de telemedição 1 684 430 074
DVD CompacSoft [plus] 1 687 370 275
Instruções de funcionamento 1 689 979 922
1 689 989 102
4.4 Descrição do aparelho
TEST
STORE
DAR
A
PI
t
V
s
TRMS
458896-03_K
o
1
2
3
5
4
6
7

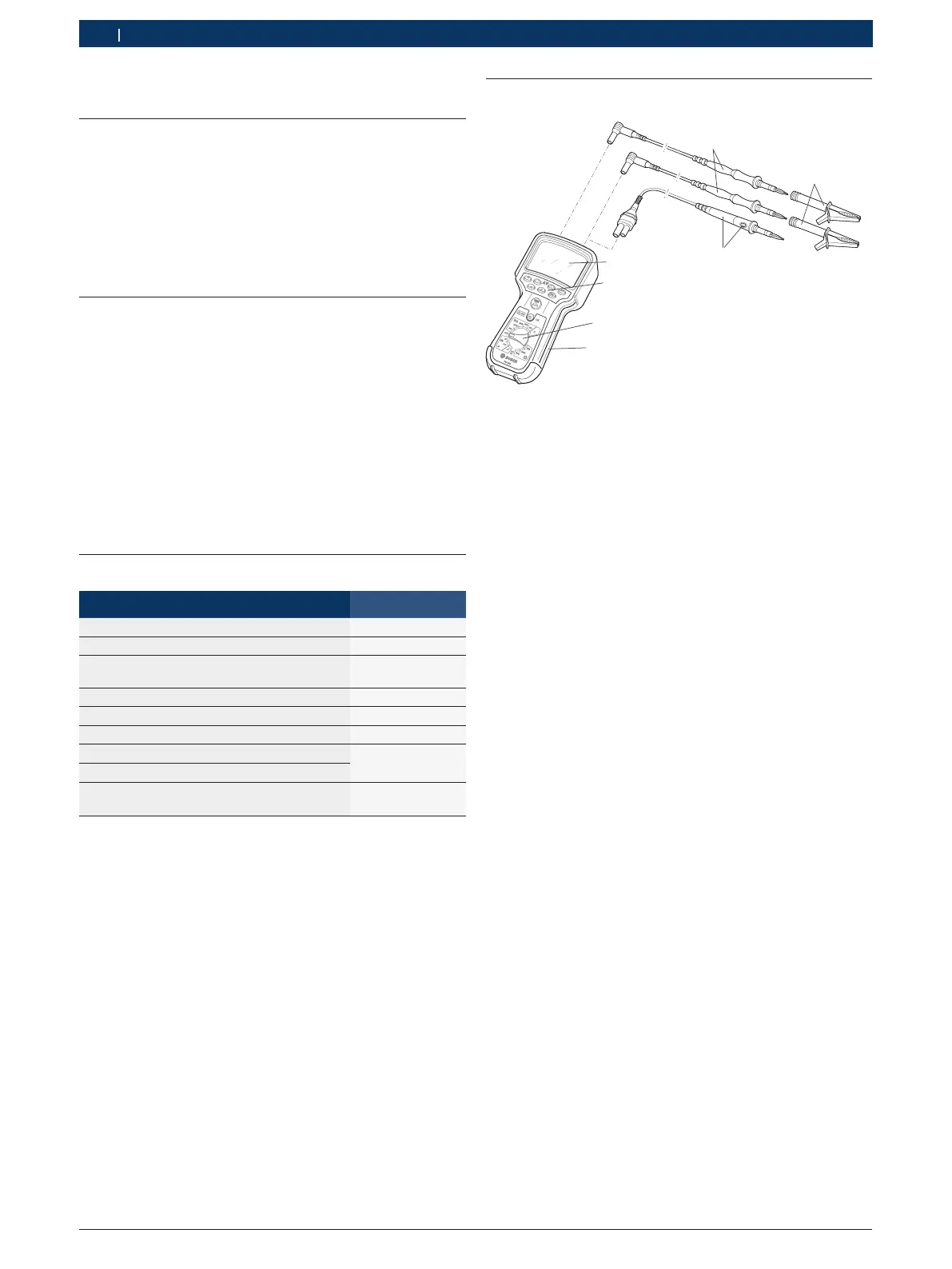

Fig. 1: FSA 050
1 Cabos de medição vermelho/preto
2 Terminais de ligação vermelho/preto
3 Sensor de telemedição com tecla de teste/reposição a zero
(TEST)
4 Tela LCD
5 Teclas de função
6 Interruptor rotativo para funções de medição
7 Borracha de proteção
4.4.1 Sensor de telemedição
O sensor de telemedição pode substituir o cabo de
medição vermelho. Durante a análise do isolamento,
atecla <TEST> do sensor de telemedição tem a mesma
função que a tecla <TEST> do FSA050.
A resistência do cabo de medição preto e do sensor de
telemedição pode ser ajustada a zero para a medição da
resistência (Ω).
Procedimento durante a análise do isolamento com o
sensor de telemedição:
1. Insira o cabo de medição preto na tomada negativa
preta do FSA 050.
2. Insira o sensor de telemedição na tomada positiva
vermelha de 3 pinos (em vez do cabo de medição
vermelho) do FSA050.
3. Ligue o cabo de medição preto e o sensor de tele-
medição ao circuito a testar.
4. Selecione a faixa correta (50 V, 100 V, 250 V, 500 V
ou 1 kV).
5. Mantenha premida a tecla <TEST> no sensor de
telemedição.
 A análise do isolamento é efetuada.
6. Para concluir a análise do isolamento, solte a tecla
<TEST> no sensor de telemedição.
