4. Termékleírás
4.1 Használat
Az FSA050 a számítógéppel kommunikálhat a
Bluetooth-on vagy a telepített FSA557xx/500 szoftveren
keresztül (CompacSoft[plus]) vagy használható különál-
ló készülékként.
Az FSA050 készülékkel elektromos járművek/hibrid
járművek szigeteléselemzései végezhetők el. Ezenkívül
elektromos feszültségek, kapacitások és ellenállások
mérésére is használható.
4.2 Előfeltételek a CompacSoft[plus]
szoftverrel való működtetéshez
Windows7, Windows8 vagy Windows10 típusú ope-
rációs rendszerrel és a Bluetooth USB-adapterhez
legalább egy szabad USB-aljzattal ellátott számítógép.
A CompacSoft[plus] aktuális verziójának telepítve kell
lennie a számítógépen.
i Az FSA 050 a gyárat 10mW Bluetooth jeladó telje-
sítménnyel hagyja el (2-es osztály). A Bluetooth-be-
sorolás megváltoztatása csak a CompacSoft[plus]
szoftverrel lehetséges.
4.3 Szállítási terjedelem
Megnevezés Rendelési szám
FSA050 –
Koffer 1 685 438 640
Mérővezetékek (piros/fekete)
csatlakozókapcsokkal (piros/fekete)
1 684 430 075
Bluetooth USB-adapter –
Elemek (5x) –
Kalibrációs tanúsítvány –
Távmérő érzékelő 1 684 430 074
CompacSoft [plus] DVD 1 687 370 275
Üzemeltetési útmutatók 1 689 979 922
1 689 989 102
4.4 A készülék leírása
TEST
STORE
DAR
A
PI
t
V
s
TRMS
458896-03_K
o
1
2
3
5
4
6
7

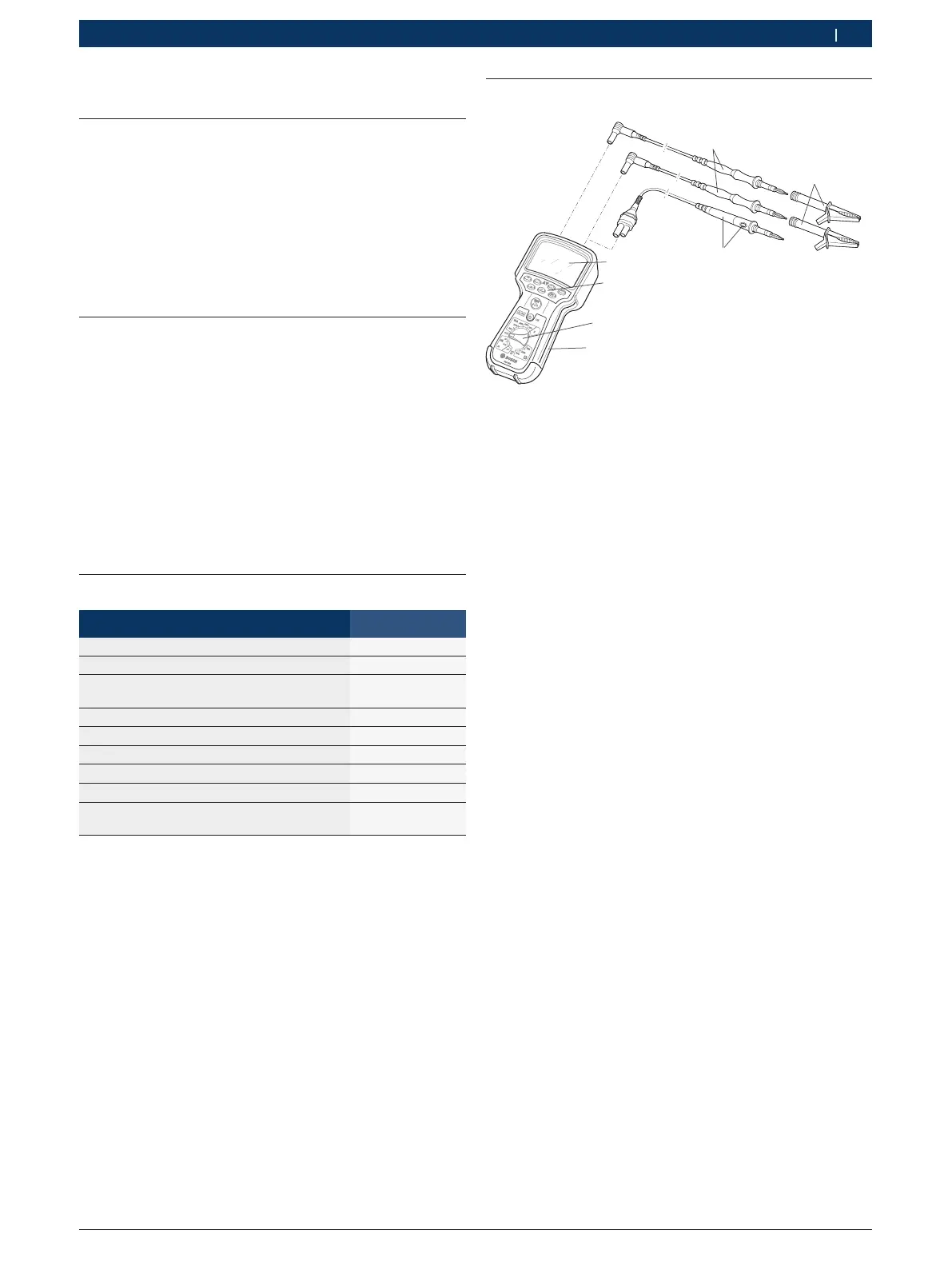

1 ábr.: FSA050
1 Mérővezetékek, piros/fekete
2 Csatlakozókapcsok, piros/fekete
3 Távmérő érzékelő teszt-/nullázó gombbal (TEST)
4 LCD-kijelző
5 Funkciógombok
6 Forgókapcsoló a mérési funkciókhoz
7 Védőgumi
4.4.1 Távmérő érzékelő
A távmérő érzékelő a piros mérővezetéket helyettesít-
heti. Szigetelésanalízis esetén a távmérő érzékelőn a
<TEST> gombnak ugyanaz a funkciója, mint az FSA 050
készülék <TEST> gombjának.
A fekete mérővezeték és a távmérő érzékelő ellenállása
az ellenállásméréshez (Ω) nullára állítható.
Szigetelésanalízis távmérő érzékelővel:
1. A fekete mérővezetéket dugja be az FSA 050 fekete
negatív perselyébe.
2. A távmérő érzékelőt dugja be az FSA050 3-pólu-
sú piros pozitív perselyébe (a piros mérővezeték
helyett).
3. A fekete mérővezetéket és a távmérő érzékelőt csat-
lakoztassa a tesztelni kívánt kapcsolókörhöz.
4. Válassza ki a megfelelő tartományt (50V, 100V,
250V, 500V vagy 1kV).
5. A távmérő érzékelőn nyomja meg és tartsa nyomva a
<TEST> gombot.
 A szigetelésanalízis megtörtént.
6. A szigetelésanalízis befejezéséhez engedje el a táv-
mérő érzékelő <TEST> gombját.
