112 | FSA 050 | Tootekirjelduset
4.5 LCD-näidik
12
11
7
6
459896-07_Ko

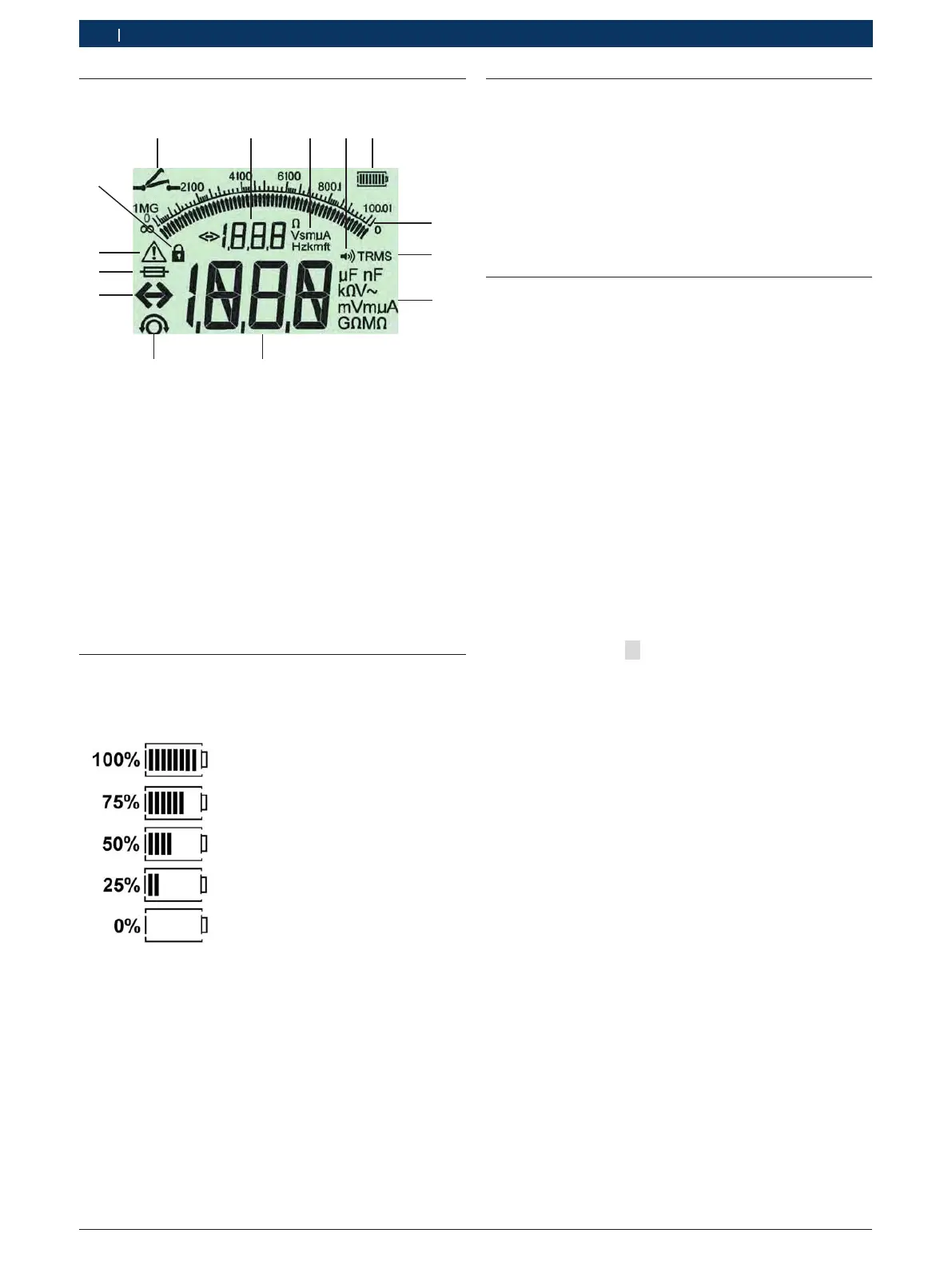

Joon. 5: LCD-näidik
1 Sümbol läbitavuse mõõtmisel
2 Digitaalne abinäidik
3 Abinäidiku ühikud
4 Sumisti sisse
5 Aku laetustaseme näidik
6 Analoognäidik
7 TRMS-i sümbol (AC)
8 Põhinäidiku ühikud
9 Digitaalne põhinäidik mõõteväärtusele ja olekule (FSA/STA)
10 Mõõtekaablite nullimise sümbol
11 Vahemiku ületamise sümbol
12 Vigase kaitsme sümbol
13 Isolatsioonianalüüsi sümbol (testpinge olemas)
14 Lukustussümbol (isolatsioonianalüüs)
4.6 Aku laetustaseme näidik
Akude laetustaset kuvatakse alati LCD-näidikul (joon.5,
nr5). Tulpade arv näitab akude laetust (joon.6).
Joon. 6: Akude laetustase
i Laetavad NiMH- ja NiCAD-akud näitavad madalamat
taset kui leeliselementidega akud. Seetõttu võib
juhtuda, et laetustaseme näidik lülitub vahetult enne
tühjenemist järsku 0%-le.
4.7 Vigase kaitsme sümbol
! FSA050 kaitse peab olema alati õige nimiväärtusega
- 500mA (FF)!
Vigase kaitsme sümbol (joon.5, nr12) vilgub LCD-näidi-
kul, kui FSA050 sisemine kaitse ülekoormuse tõttu läbi
põleb.
Kaitsme väärtus on prinditud FSA050 tüübisildile.
4.8 Bluetooth-USB-adapter
Ainult tarnekomplekti kuuluv Bluetooth-USB-adapter
võimaldab raadiosidet seadmega FSA500/FSA7xx. See
ühendatakse arvutiga ja näitab vilkuva LED-lambiga töö-
valmidust.
i Ei ole võimalik kasutada muud arvutisse paigaldatud
või ühendatud Bluetoothi-riistvara.
i Bluetoothi-draiver paigaldatakse juhul, kui menüü-
punktis "FSA050 kasutamine" on suvandi "Sea-
distused" all valitud CompacSoft[plus]i tarkvara
ja kinnitatud nupuga <F7> või <F12>. FSA050
MAC-aadress on prinditud seadme tagaküljel oleva
kaitsekummi alla.
i Bluetoothi-ühenduse korral kuvatakse LCD-näidikul
pärast valikunupu (joon.3, nr4) vajutamist umbes
üheks sekundiks bt (joon.5, nr2).
! Arvutile ühendatud Bluetooth-USB-adapterit ei tohi
mehaaniliselt koormata ega käepidemena kasutada.
Arvuti või Bluetoothi-adapter võivad selle käigus
kahjustada saada.
