4. Tootekirjeldus
4.1 Kasutamine
FSA050 on kasutatav kas ühendatuna Bluetoothi-ühen-
duse kaudu arvutiga, kuhu on paigaldatud FSA7xx/500
tarkvara (CompacSoft[plus]) või eraldi seadmena.
FSA 050 abil saab teha elektri-/hübriidsõidukitel iso-
latsioonianalüüse. Lisaks saab mõõta ka elektripinget,
mahtuvust ja takistust.
4.2 Eeldused kasutamiseks CompacSof-
t[plus]iga
Laua-/sülearvuti operatsioonisüsteemiga Windows7,
Windows8 või Windows10 ja vähemalt ühe vaba
USB-liidesega Bluetooth-USB-adapteri jaoks. Arvutisse
peab olema paigaldatud tarkvara CompacSoft[plus]
uusim versioon.
i Tootele FSA 050 on tehases paigaldatud 10mW
Bluetoothi saatmisvõimsus (2. klass). Bluetoot-
hi-klassi võib muuta üksnes CompacSoft[plus]i
tarkvara kaudu.
4.3 Tarnekomplekt
Nimetus Tellimisnumber
FSA050 –
Kohver 1685438640
Mõõtekaablid (punane/must) koos ühen-
dusklemmidega (punane/must))
1684430075
Bluetooth-USB-adapter –
Akud (5 tk) –
Kalibreerimistunnistus –
Kaugmõõteandur 1684430074
DVD CompacSoft [plus] 1687370275
Kasutusjuhendid 1689979922
1689989102
4.4 Seadme kirjeldus
TEST
STORE
DAR
A
PI
t
V
s
TRMS
458896-03_K
o
1
2
3
5
4
6
7

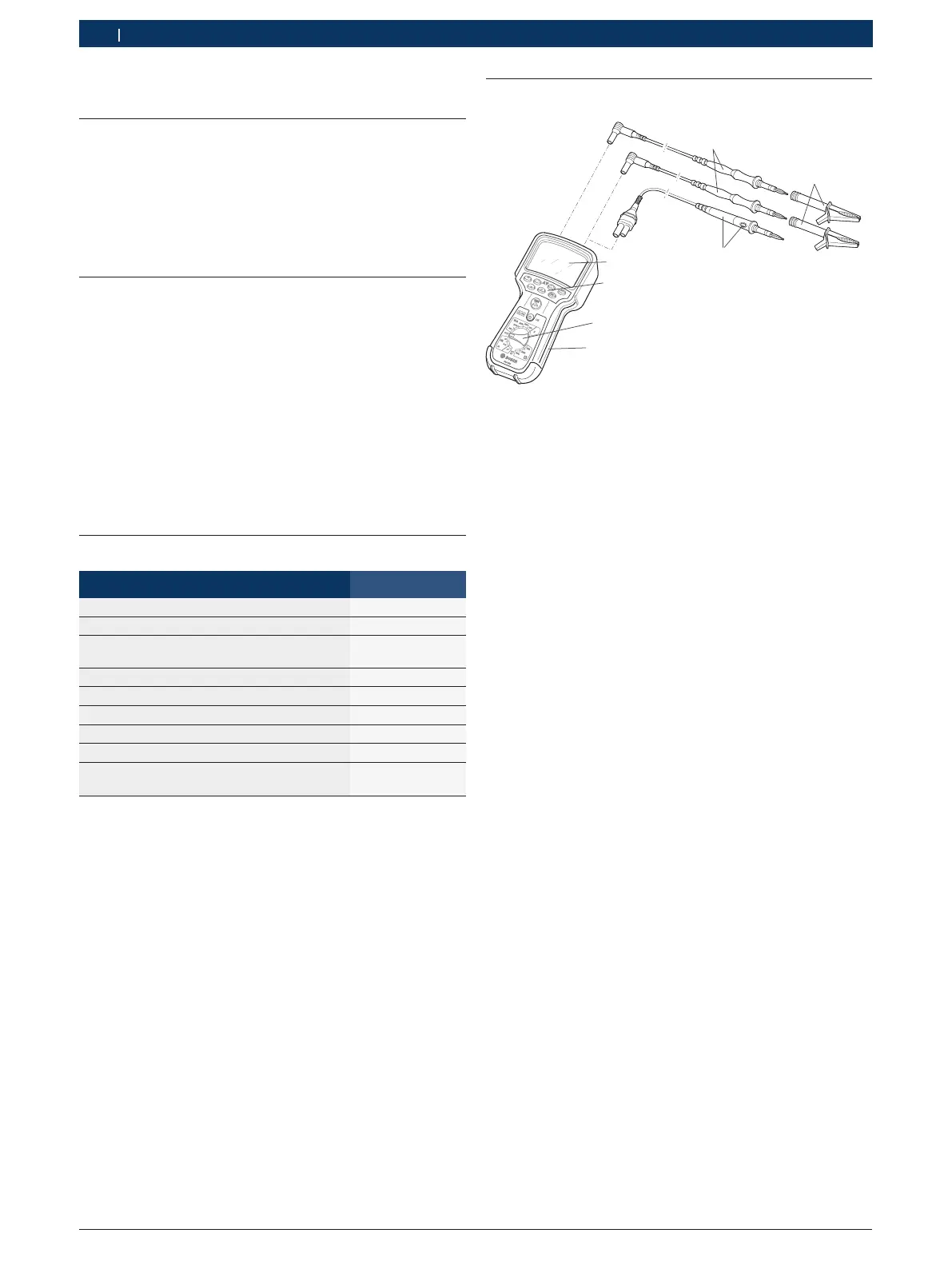

Joon. 1: FSA050
1 Mõõtekaablid, punane/must
2 Mõõtmisjuhtmed, punane/must
3 Kaugmõõteandur koos testimis-/nullimisnupuga (TEST)
4 LCD-näidik
5 Funktsiooninupud
6 Mõõtmisfunktsioonide pöördlüliti
7 Kaitsekumm
4.4.1 Kaugmõõteandur
Kaugmõõteandur võib asendada punast mõõtekaablit.
Isolatsioonianalüüsi ajal on kaugmõõteanduril oleval
nupul <TEST> sama funktsioon nagu FSA050 nupul
<TEST>.
Musta mõõtekaabli ja kaugmõõteanduri takistuse võib
takistuse mõõtmise (Ω) ajaks nulli seada.
Kaugmõõteanduriga isolatsioonianalüüs:
1. Ühendage must mõõtekaabel FSA050 mustale mii-
nusklemmile.
2. Ühendage kaugmõõteandur FSA050 kolmepooluse-
lisele punasele plussklemmile (punase mõõtekaabli
asemele).
3. Ühendage must mõõtekaabel ja kaugmõõteandur
testitavale lülitusahelale.
4. Valige õige vahemik (50V, 100V, 250V, 500V või
1kV).
5. Hoidke kaugmõõteanduril all nuppu <TEST>.
 Tehakse isolatsioonianalüüs.
6. Isolatsioonianalüüsi lõpetamiseks laske kaugmõõte-
anduril nupp <TEST> lahti.
