144 | FSA 050 | Description du produitfr
4. Description du produit
4.1 Utilisation
FSA050 peut communiquer via Bluetooth avec un
ordinateur équipé du logiciel installé FSA 7xx/500
(CompacSoft[plus]) ou être utilisé comme appareil
Stand-Alone.
Le FSA 050 permet d'effectuer des analyses d'isolement
sur les véhicules électriques et hybrides. Il permet éga-
lement de mesurer les tensions électriques, les capaci-
tés et les résistances.
4.2 Conditions préalables à l'utilisation
avec CompacSoft[plus]
Ordinateur avec système d'exploitation Windows7,
Windows8 ou Windows10 et au moins un port USB
disponible pour l'adaptateur USB Bluetooth. La version
actuelle du logiciel CompacSoft[plus] doit être installée
sur l'ordinateur.
i Le FSA 050 a d’origine une puissance d’émission
Bluetooth de 10 mW (classe 2). La classe Bluetooth
peut être modifiée uniquement au travers du logiciel
CompacSoft[plus].
4.3 Fourniture
Désignation Référence
FSA 050 –
Coffret 1 685 438 640
Câbles de mesure (rouge/noir) avec
bornes de connexion (rouge/noir)
1 684 430 075
Adaptateur Bluetooth-USB –
Piles (5x) –
Certificat de calibrage –
Capteur de télémesure 1 684 430 074
DVD CompacSoft [plus] 1 687 370 275
Notices d'utilisation 1 689 979 922
1 689 989 102
4.4 Description de l'appareil
TEST
STORE
DAR
A
PI
t
V
s
TRMS
458896-03_K
o
1
2
3
5
4
6
7

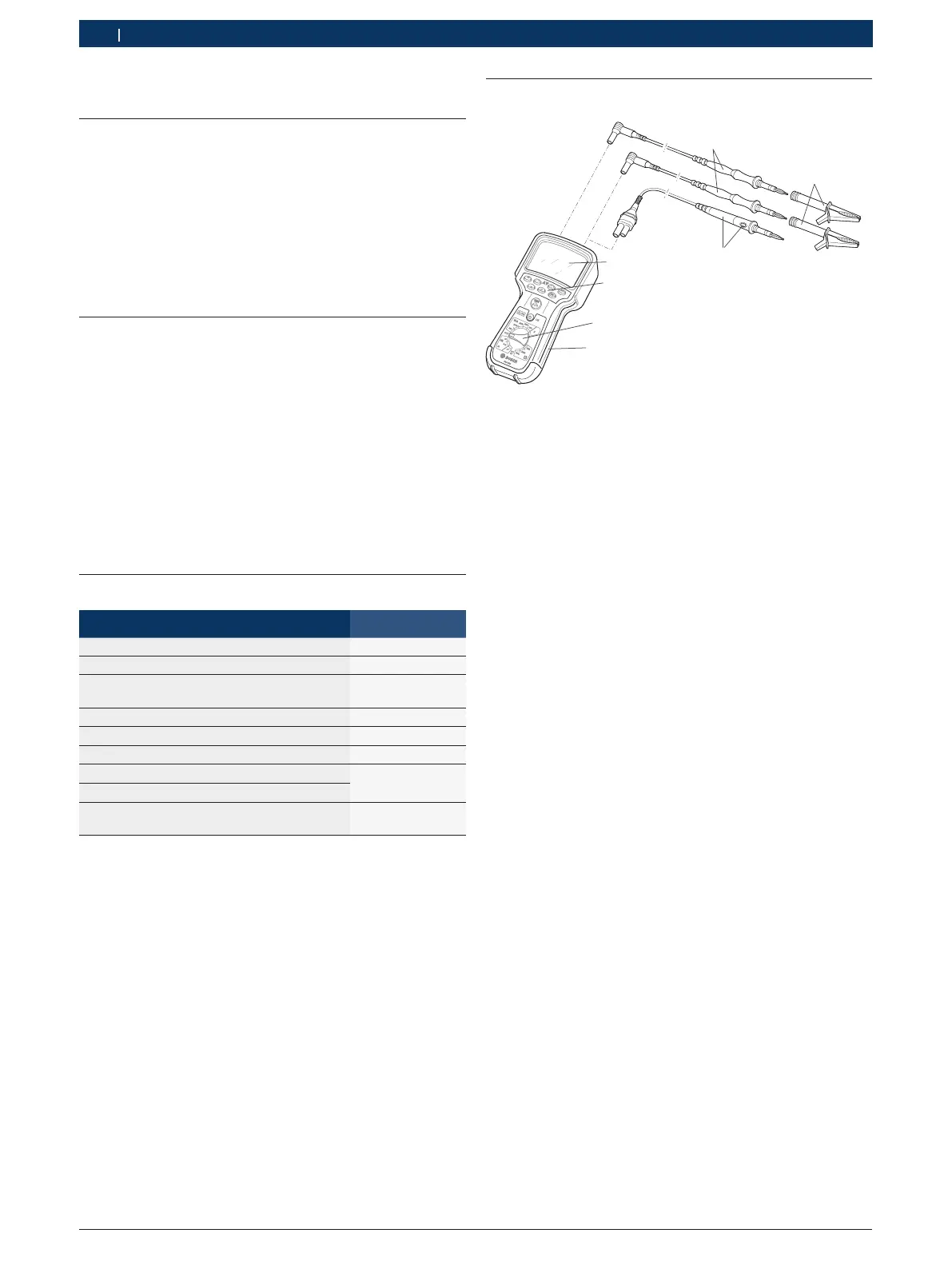

Fig. 1: FSA 050
1 Câbles de mesure rouge/noir
2 Bornes de connexion rouge/noir
3 Capteur de télémesure avec touche de test/de remise à zéro
(TEST)
4 Ecran LCD
5 Touches de fonction
6 Commutateur rotatif de fonctions de mesure
7 Caoutchouc de protection
4.4.1 Capteur de télémesure
Le capteur de télémesure peut remplacer le câble de
mesure rouge. Lors de l'analyse d'isolement, <TEST>
sur le capteur de télémesure a la même fonction que
<TEST> sur le FSA050.
La résistance du câble de mesure noir et du capteur de
télémesure peut être remise à zéro pour la mesure de
résistance (Ω).
Procédure à suivre lors de l'analyse d'isolement effec-
tuée avec le capteur de télémesure:
1. Introduire le câble de mesure noir dans la fiche
négative noire du FSA 050.
2. Introduire le capteur de télémesure dans la fiche
positive rouge à 3 pôles (au lieu du câble de mesure
rouge) du FSA050.
3. Raccorder le câble de mesure noir et le capteur de
télémesure au circuit à tester.
4. Sélectionner la plage correcte (50 V, 100 V, 250 V,
500 V ou 1 kV).
5. Appuyer sur la touche <TEST> du capteur de téléme-
sure et la maintenir enfoncée.
 L'analyse d'isolement est en cours d'exécution.
6. Pour terminer l'analyse d'isolement, relâcher la
touche <TEST> du capteur de télémesure.
