178 | FSA 050 | Descrizione del prodottoit
4. Descrizione del prodotto
4.1 Impiego
L'FSA050 può comunicare con un computer e il softwa-
re FSA7xx/500 (CompacSoft[plus]) installato tramite
Bluetooth o essere utilizzato come dispositivo stand
alone.
Con l'FSA 050 è possibile eseguire le analisi dell'isola-
mento su veicoli elettrici/veicoli ibridi. Inoltre, è possi-
bile misurare anche le tensioni, le capacità e le resisten-
ze elettriche.
4.2 Presupposti per l'esercizio con
CompacSoft[plus]
Computer con sistema operativo Windows7, Win-
dows8 o Windows10 e almeno un’interfaccia USB libe-
ra per l’adattatore USB Bluetooth. La versione attuale di
CompacSoft[plus] deve essere installata sul computer.
i FSA 050 dalla fabbrica dispone di una potenza di
trasmissione Bluetooth di 10 mW (classe 2). Una
modifica della classe Bluetooth può essere effettua-
ta solo tramite il software CompacSoft[plus].
4.3 Fornitura
Denominazione Codice
di ordinazione
FSA 050 –
Valigetta 1 685 438 640
Cavi di misurazione (rossi/neri) con
morsetti (rossi/neri)
1 684 430 075
Adattatore USB Bluetooth –
Batterie (5x) –
Certificato di calibratura –
Sonda di misurazione a distanza 1 684 430 074
DVD CompacSoft [plus] 1 687 370 275
Istruzioni d'uso 1 689 979 922
1 689 989 102
4.4 Descrizione dell'apparecchio
TEST
STORE
DAR
A
PI
t
V
s
TRMS
458896-03_K
o
1
2
3
5
4
6
7

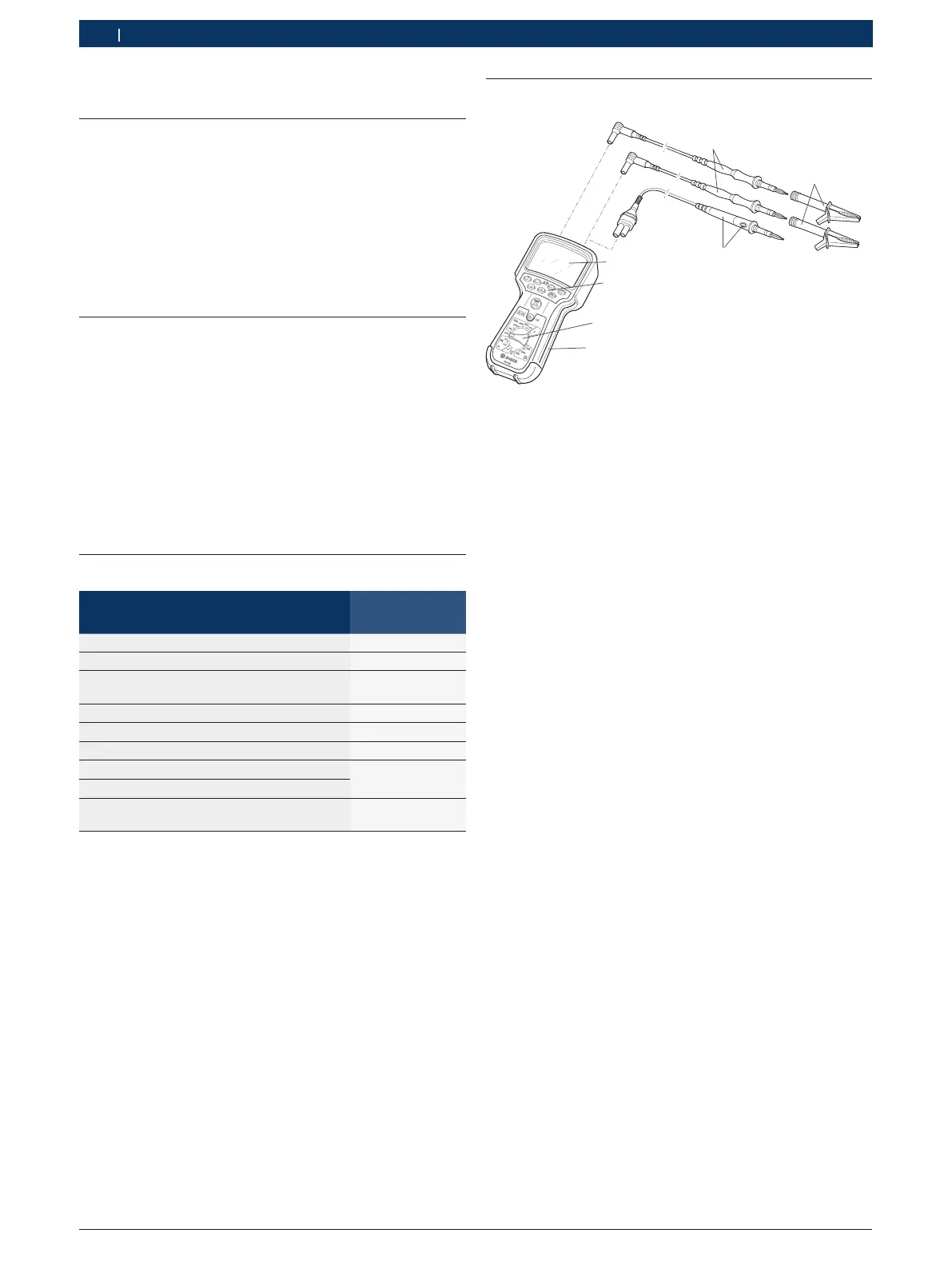

Fig. 1: FSA 050
1 Cavi di misurazione rossi/neri
2 Morsetti rossi/neri
3 Sonda di misurazione a distanza con il tasto test/azzeramento
(TEST)
4 Display LCD
5 Tasti funzione
6 Manopola per le funzioni di misurazione
7 Gomma di protezione
4.4.1 Sonda di misurazione a distanza
La sonda di misurazione a distanza può sostituire il
cavo di misurazione rosso. Durante l'analisi dell'isola-
mento <TEST> sulla sonda di misurazione a distanza ha
la stessa funzione di <TEST> dell'FSA050.
La resistenza del cavo di misurazione nero e della sonda
di misurazione a distanza può essere impostata sullo
zero per la misurazione della resistenza (Ω).
Procedimento durante l'analisi dell'isolamento con la
sonda di misurazione a distanza:
1. Inserire il cavo di misurazione nero nella boccola
nera polo negativo dell'FSA 050.
2. Inserire la sonda di misurazione a distanza nella boc-
cola rossa polo positivo a 3 poli (al posto del cavo di
misurazione rosso) dell'FSA050.
3. Collegare il cavo di misurazione nero e la sonda di
misurazione a distanza al circuito elettrico da testa-
re.
4. Selezionare il range corretto (50V, 100V, 250V,
500V o 1kV).
5. Premere <TEST> sulla sonda di misurazione adistan-
za e tenerlo premuto.
 Viene eseguita l'analisi dell'isolamento.
6. Per concludere l'analisi dell'isolamento rilasciare
<TEST> sulla sonda di misurazione a distanza.
