264 | FSA 050 | Opis produktupl
4.4.2 Selektor/przyciski
459896-06_Ko
TEST
1
7
6
5
4
3
2
10
9
8
11

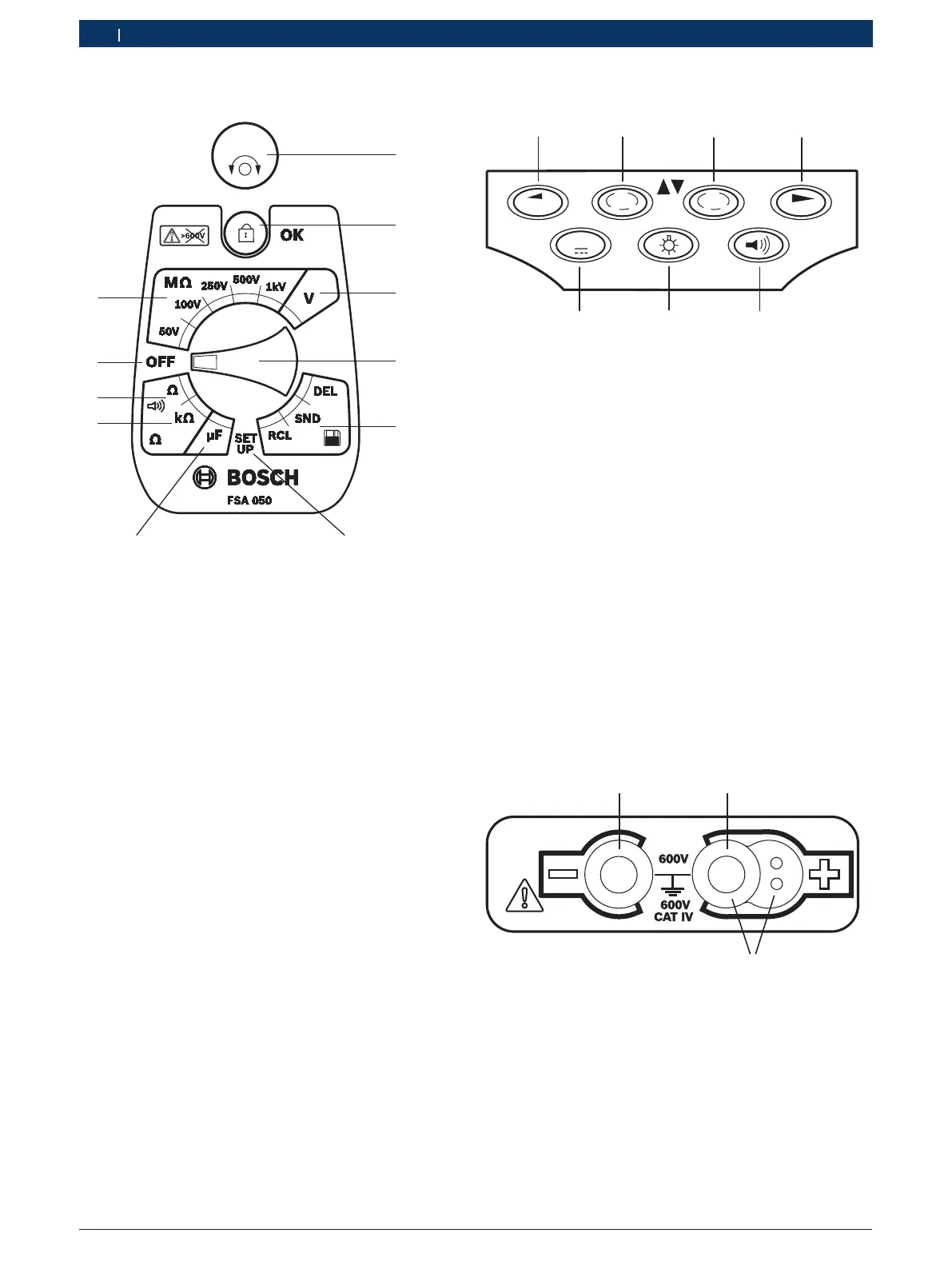

Rys. 2: Selektor/przyciski
1 TEST (przycisk testowania/zerowania)
2 /OK (przycisk blokujący/aktywujący)
3 Zakres pomiaru napięcia
4 Selektor
5 Wyświetlanie(RCL), usuwanie(DEL) albo transfer danych(SND)
1)
zapisanych wyników
6 Menu SETUP
7 Zakres pomiaru pojemności
8 Zakres pomiaru rezystancji
9 Zakres pomiaru przepływu
10 Wyłącznik (OFF)
11 Zakresy pomiaru izolacji
1)
Transfer danych tylko w połączeniu z aplikacją CompacSoft[plus]
4.4.3 Przyciski funkcyjne
459896-04_Ko
μA
V
DAR
STORE
TRMS
PI
t s
1
7
6
5
43
2
Rys. 3: Przyciski funkcyjne FSA 050
1 STORE (zapisuje wynik pomiaru, albo przycisk wybor
u w menu SETUP)
2 DAR/PI/t albo  (analiza izolacji, albo przycisk wyboru przy
zapisanych wartościach pomiarów)
3 μA/s/V albo  (wskazanie wartości w amperach, sekundach
lub voltach, albo przycisk wyboru przy zapisanych wartościach
pomiaru)
4 Dalej (przycisk wyboru w menu SETUP) lub
wskaźnik stanu (FSA/STA) w zakresach pomiarowych
5 Sygnał dźwiękowy włączony/wyłączony
6 Podświetlenie włączone/wyłączone
7 TRMS albo DC
Podświetlenie wyświetlacza można wybierać przy
włączonym testerze FSA 050 (rys. 3, poz.6). Podświe-
tlenie wyłącza się automatycznie po 20sekundach.
Sygnał dźwiękowy (rys. 3, poz. 5) można włączać przy
pomiarze przepływu. Symbol pojawia się na wyświetla-
czu (rys. 5, poz. 4).
4.4.4 Panel gniazd
459896-05_Ko
1
2
3
Rys. 4: Panel gniazd
1 Gniazdo (–) czarnego przewodu pomiarowego
2 Gniazdo (+) czerwonego przewodu pomiarowego
3 Gniazda (+) zdalnego czujnika pomiarowego
