4. Produktbeskrivelse
4.1 Bruk
FSA050 kan kommunisere enten via Bluetooth med
en datamaskin og installert FSA7xx/500-programvare
(CompacSoft[plus]), eller brukes som frittstående
enhet.
Med FSA 050 kan det gjennomføres isolasjonsanalyser
på elektriske kjøretøy/hybridkjøretøy. I tillegg kan også
elektriske spenninger, kapasiteter og motstander måles.
4.2 Forutsetninger for drift med
CompacSoft[plus]
Datamaskin med operativsystem Windows7,
Windows8 eller Windows10 og minst ett ledig
USB-grensesnitt for Bluetooth-USB-adapteren. Den
aktuelle versjonen til CompacSoft[plus] må være instal-
lert på datamaskinen.
i FSA 050 har fra fabrikken en Bluetooth-sendeeffekt
på 10 mW (klasse 2). Bluetooth-klassen kan kun
endres via CompacSoft[plus]-programmet.
4.3 Inkludert i leveransen
Betegnelse Bestillings-
nummer
FSA 050 –
Koffert 1 685 438 640
Måleledninger (rød/svart) med
tilkoblingsklemmer (rød/svart)
1 684 430 075
Bluetooth-USB-adapter. –
Batterier (5x) –
Kalibreringssertifikat –
Fjernmåleføler 1 684 430 074
DVD CompacSoft [plus] 1 687 370 275
Driftsanvisninger 1 689 979 922
1 689 989 102
4.4 Apparatbeskrivelse
TEST
STORE
DAR
A
PI
t
V
s
TRMS
458896-03_K
o
1
2
3
5
4
6
7

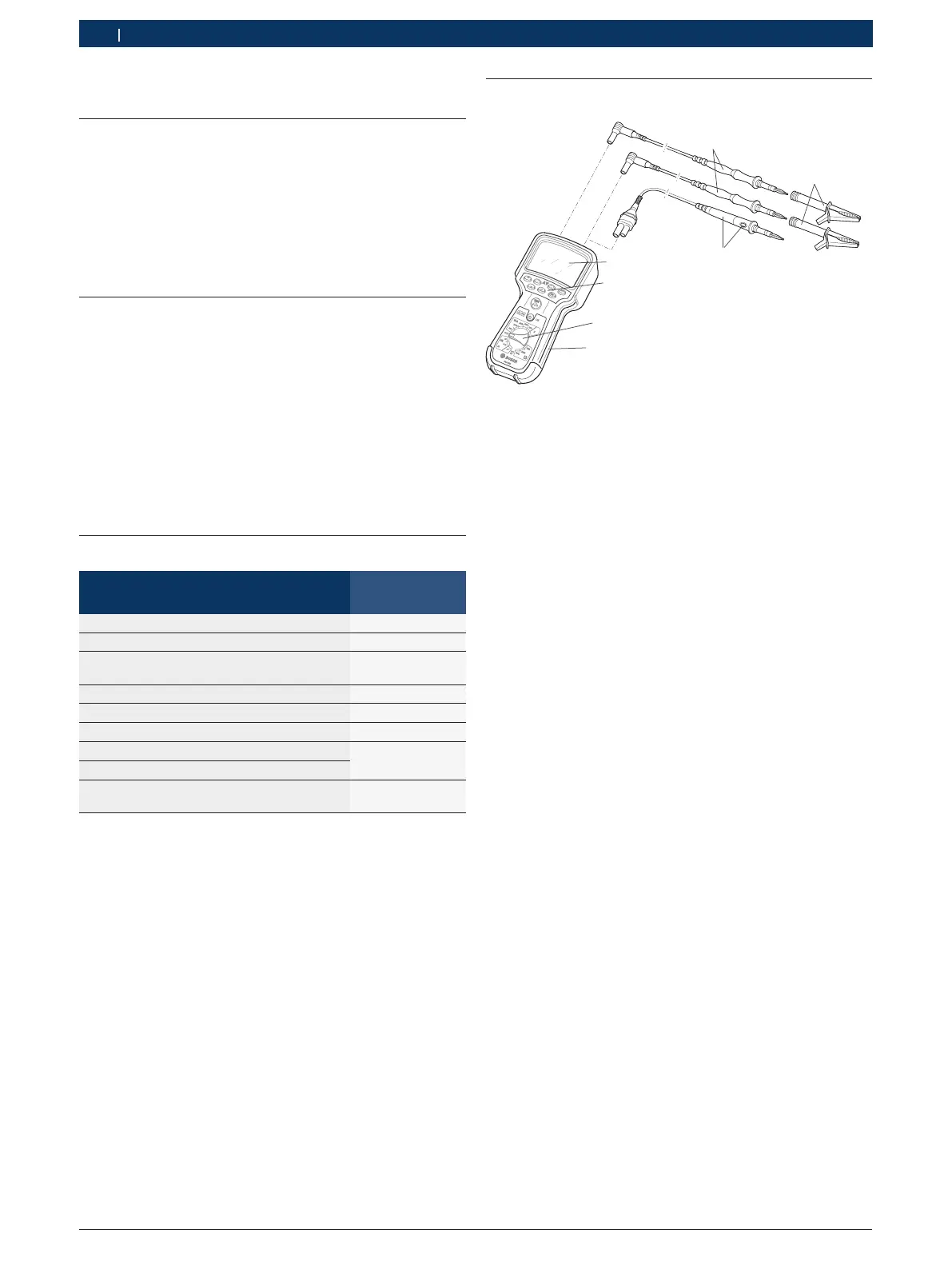

Fig. 1: FSA 050
1 Måleledninger røde/svarte
2 Tilkoblingsklemmer røde/svarte
3 Fjernmåleføler med test-/nullstillingstast (TEST)
4 LCD-display
5 Funksjonstaster
6 Dreiebryter for målefunksjoner
7 Beskyttelsesgummi
4.4.1 Fjernmåleføler
Fjernmåleføleren kan erstatte den røde måleledningen.
Ved isolasjonsanalysen har <TEST> på fjernmåleføleren
samme funksjon som <TEST> til FSA050.
Motstanden til den svarte måleledningen og fjernmåle-
føleren kan stilles på null for motstandsmålingen (Ω).
Fremgangsmåte ved isolasjonsanalysen med fjernmåle-
føler:
1. Plugg inn den svarte ledningen på den svarte minus-
kontakten på FSA 050.
2. Plugg inn fjernmåleføleren på den 3-polete røde
plusskontakten (i stedet for den røde målelednin-
gen) på FSA050.
3. Koble den svarte måleledningen og fjernmåleføleren
til bryterkretsen som skal testes.
4. Velg riktig område (50 V, 100 V, 250 V, 500 V eller
1kV).
5. Trykk <TEST> på fjernmåleføleren og hold den inne.
 Isolasjonsanalyse blir utført.
6. For å avslutte isolasjonsanalysen trykker du <TEST>
på fjernmåleføleren.
