Tuoteseloste | FSA 050 | 127 fi
4. Tuoteseloste
4.1 Käyttö
FSA050 -testeri voi kommunikoida joko Bluetoothin
kautta tietokoneen ja asennetun FSA 7xx/500-
Sof(CompacSoft[plus]) -ohjelmiston kanssa tai sitä voi
käyttää myös erillisenä laitteena.
FSA 050-testerillä voidaan suorittaa sähkö- ja hybridiau-
toihin eristystesti. Lisäksi sillä voidaan mitata jännittei-
tä, vastuksia ja kapasitanssia.
4.2 Käyttö CompacSoft[plus]-ohjelmiston
avulla – Edellytykset
Tietokone, jossa käyttöjärjestelmä Windows7,
Windows8 tai Windows10 ja vähintään yksi va-
paa USB-liitäntä Bluetooth-USB-adapteria varten.
CompacSoft[plus]:in uusimman version täytyy olla
asennettuna tietokoneeseen.
i FSA 050-testerissä on tehdassäätönä 10 mW:n
(luokka 2) Bluetooth-lähetysteho. Bluetooth-luokkaa
voidaan muuttaa CompacSoft[plus]-ohjelmistosta
käsin.
4.3 Toimituksen sisältö
Nimitys Tilausnumero
FSA 050 –
Salkku 1 685 438 640
Mittausjohdot (punainen/musta) ja
liitäntäleuat (punainen/musta)
1 684 430 075
Bluetooth-USB-adapteri –
Paristot (5x) –
Kalibrointitodistus –
Kaukomittauspää 1 684 430 074
DVD CompacSoft [plus] 1 687 370 275
Käyttöohjeet 1 689 979 922
1 689 989 102
4.4 Laiteseloste
TEST
STORE
DAR
A
PI
t
V
s
TRMS
458896-03_K
o
1
2
3
5
4
6
7

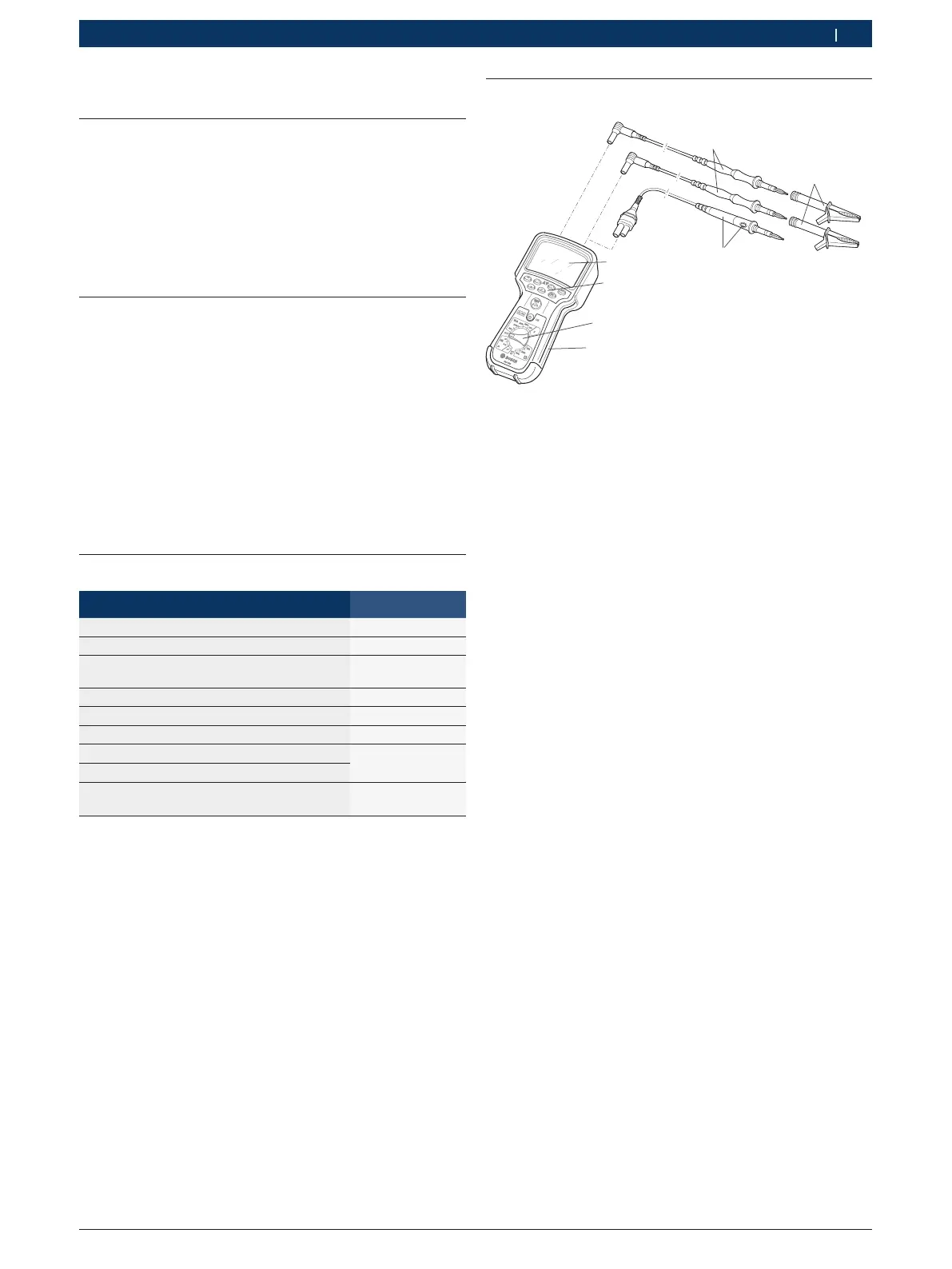

Kuva 1: FSA 050
1 Mittausjohdot punainen/musta
2 Liitäntäleuat punainen/musta
3 Kaukomittauspää, jossa Test-/nollausnäppäin (TEST)
4 LCD-näyttö
5 Toimintonäppäimet
6 Kiertokytkin mittaustoiminnon valintaan
7 Suojakumi
4.4.1 Kaukomittauspää
Kaukomittauspäällä voi korvata punaisen mittausjoh-
don. Eristystestissä on kaukomittauspäässä olevalla
<TEST> näppäimellä sama toiminto kuin FSA050:n
<TEST> -näppäimellä.
Mustan mittausjohdon ja kaukomittauspään vastus voi-
daan nollata vastusmittausta (Ω) varten.
Eristystestin suorittaminen kaukomittauspään avulla:
1. Liitä musta mittausjohto FSA 050:n mustaan miinus-
liittimeen.
2. Liitä kaukomittauspää FSA050:n 3-napaiseen punai-
seen plusliitäntään (punaisen mittausjohdon tilalle).
3. Liitä musta mittausjohto ja kaukomittauspää testat-
tavaan kohteeseen.
4. Valitse oikea alue (50V, 100V, 250V, 500V tai 1kV).
5. Paina mittauspään <TEST> -näppäintä ja pidä se
painettuna.
 Eristystesti käynnistyy ja suoritetaan.
6. Eristystesti päättyy, kun lasket kaukomittauspään
<TEST>-näppäimen vapaaksi.
