4. Productbeschrijving
4.1 Toepassing
FSA050 kan via Bluetooth met een computer en geïn-
stalleerde FSA 7xx/500-software (CompacSoft[plus])
communiceren of als stand-alone-apparaat worden ge-
bruikt.
Met de FSA 050 kunnen isolatietests aan elektrische/
hybride voertuigen worden uitgevoerd. Daarnaast kun-
nen ook elektrische spanningen, capacitieve energie en
weerstanden worden gemeten.
4.2 Voorwaarden voor het gebruik met
CompacSoft[plus]
Computer met besturingssysteem Windows7, Win-
dows8 of Windows10 en ten minste een vrije USB-
interface voor de Bluetooth-USB-adapter. De actuele
versie van CompacSoft[plus] moet op de computer
geïnstalleerd zijn.
i FSA 050 heeft af fabriek een Bluetooth-zendvermo-
gen van 10 mW (klasse 2). De Bluetooth-klasse kan
alleen via de CompacSoft[plus]-software worden
gewijzigd.
4.3 Leveringsomvang
Benaming Bestelnummer
FSA 050 –
Koffer 1 685 438 640
Meetkabels (rood/zwart) met
aansluitklemmen (rood/zwart)
1 684 430 075
Bluetooth USB-adapter –
Batterijen (5x) –
Kalibratiecertificaat –
Afstandsvoeler 1 684 430 074
Dvd CompacSoft [plus] 1 687 370 275
Bedieningshandleidingen 1 689 979 922
1 689 989 102
4.4 Beschrijving van het apparaat
TEST
STORE
DAR
A
PI
t
V
s
TRMS
458896-03_K
o
1
2
3
5
4
6
7

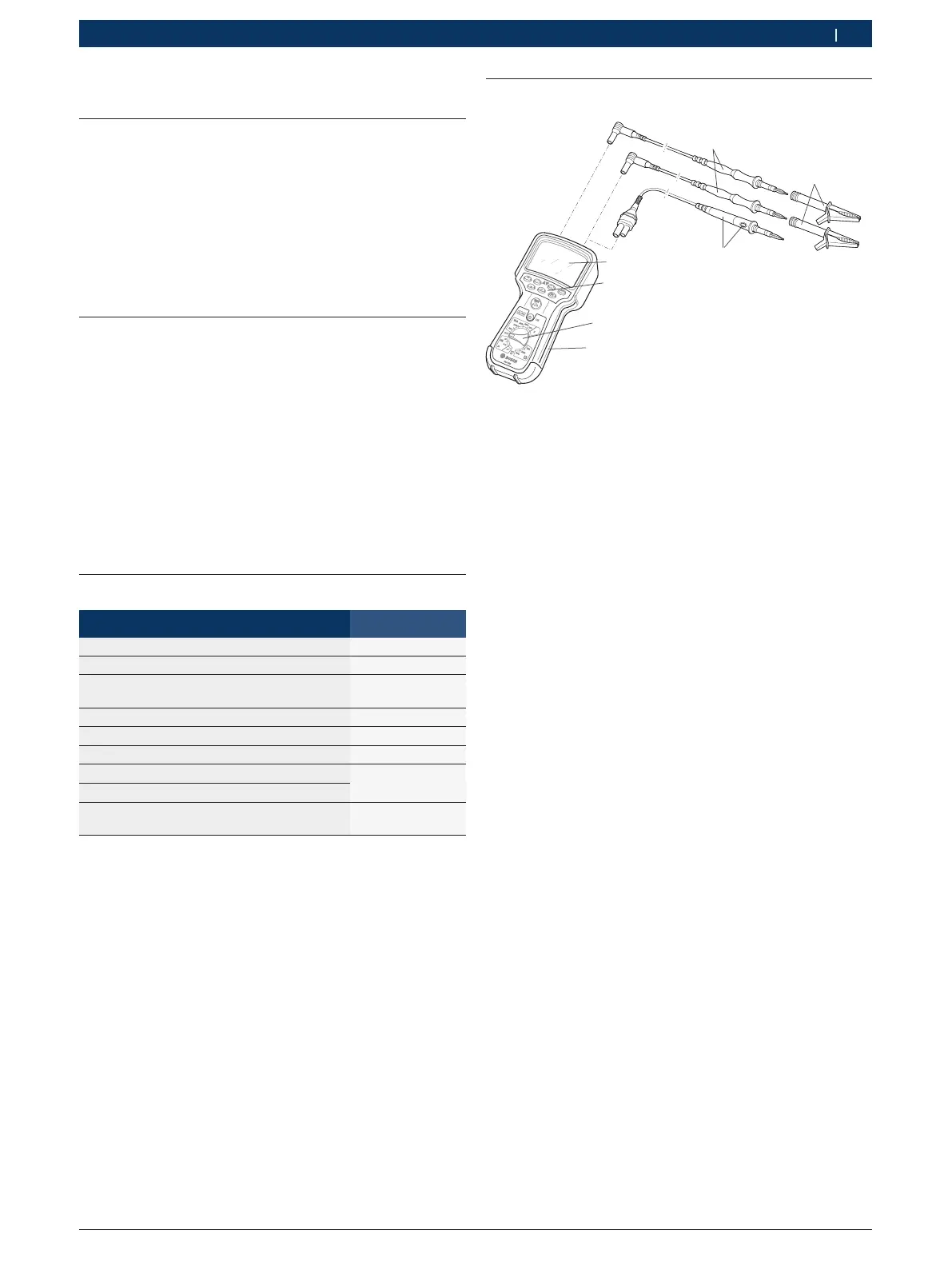

Afb. 1: FSA 050
1 Meetkabels rood/zwart
2 Aansluitklemmen rood/zwart
3 Afstandsvoeler met test-/nulknop (TEST)
4 LCD-display
5 Functietoetsen
6 Draaischakelaar voor meetfuncties
7 Beschermingsrubber
4.4.1 Afstandsvoeler
De afstandsvoeler kan in plaats van de rode meetkabel
worden gebruikt. Bij de isolatietest heeft <TEST> op
de afstandsvoeler dezelfde functie als <TEST> van de
FSA050.
De weerstand van de zwarte meetkabel en de afstands-
voeler voor de weerstandmeting (Ω) op nul worden ge-
zet.
Procedure voor de isolatietest met afstandsvoeler:
1. Steek de meetkabel in de zwarte min-aansluitbus
van de FSA 50.
2. Steek de afstandsvoeler in de 3-polige rode plus-aan-
sluitbus (i.p.v. de rode meetkabel) van de FSA50.
3. Sluit de zwarte meetkabel en afstandsvoeler aan op
het te testen stroomcircuit.
4. Selecteer het juiste bereik (50 V, 100 V, 250 V, 500 V
of 1 kV).
5. Druk <TEST> op de afstandsvoeler en houd deze
ingedrukt.
 De isolatietest wordt uitgevoerd.
6. Voor de beëindiging van de isolatietest <TEST> op
de afstandsvoeler loslaten.
