Bosch FSA 050 - Dreiebrytere;Taster; Funksjonstaster; Tilkoblingslist

1 689 989 102 2019-05-24| Robert Bosch GmbH
Produktbeskrivelse | FSA 050 | 247 no
4.4.2 Dreiebrytere/Taster
459896-06_Ko
TEST
1
7
6
5
4
3
2
10
9
8
11

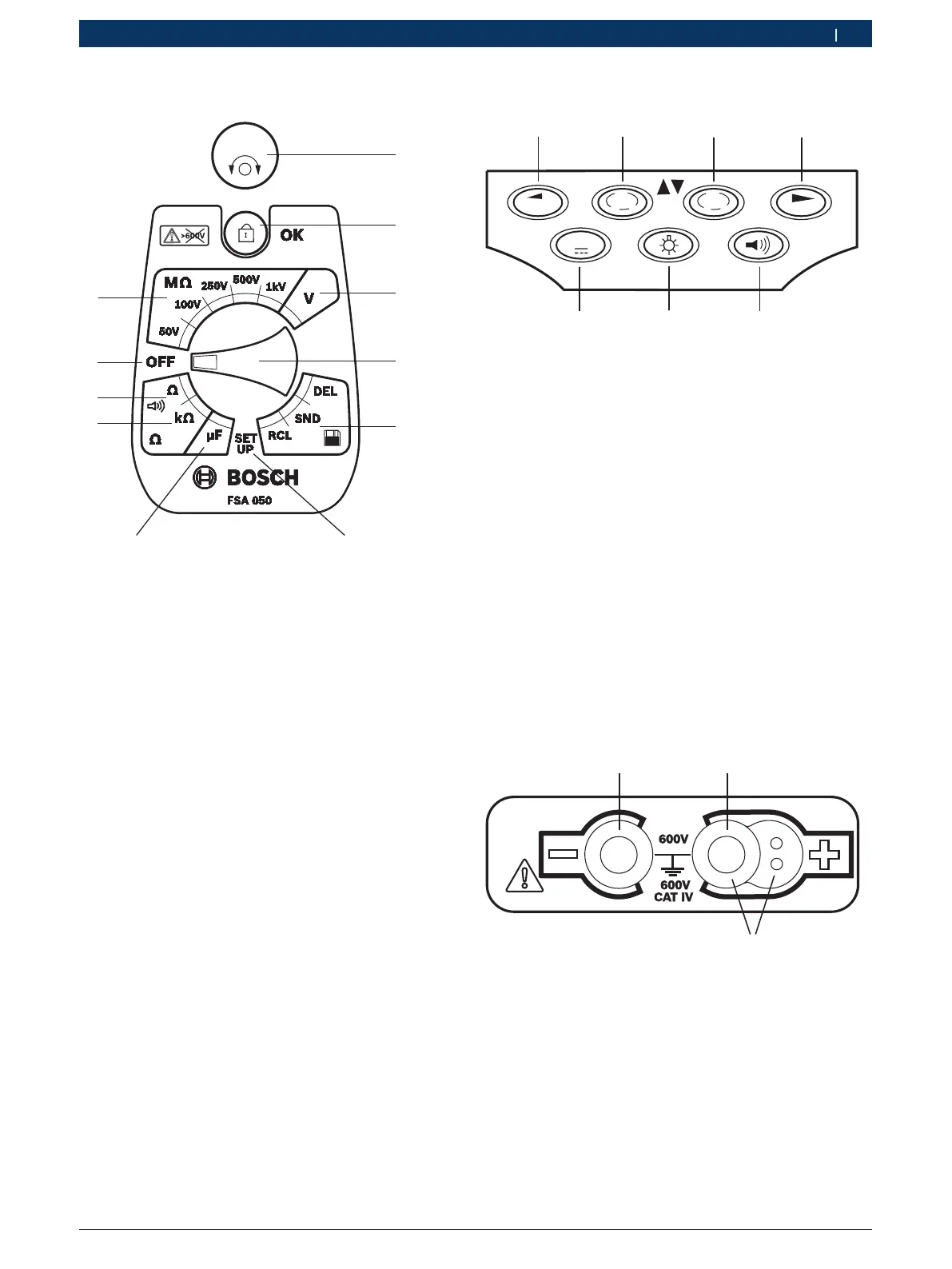

Fig. 2: Dreiebrytere/Taster
1 TEST (Test-/Nullstillingstast)
2 /OK (Sperre-/Kvitteringstast)
3 Spennings-måleområde
4 Dreiebryter
5 Visning(RCL)/sletting(DEL) eller dataoverføring(SND)
1)
av lagre-
de resultater
6 SETUP-meny
7 Kapasitets-måleområde
8 Motstands-måleområde
9 Gjennomgangs-måleområde
10 Av-bryter (OFF)
11 Isolasjons-måleområder
1)
Dataoverføring kun i forbindelse med CompacSoft[plus]-
programmet
4.4.3 Funksjonstaster
459896-04_Ko
μA
V
DAR
STORE
TRMS
PI
t s
1
7
6
5
43
2
Fig. 3: Funksjonstaster FSA 050
1 STORE (Lagre måleresultaet og eller Valg-tast i SETUP-menyen)
2 DAR/PI/t eller  (Isolasjonsanalyse eller valgtast ved lagrede
måleverdier)
3 μA/s/V eller  (Visning for ampere, sekunder eller volt eller
valgtast ved lagrede måleverdier)
4 Fortsett (Valg-tast i SETUP-menyen) eller
statusindikering (FSA/STA) i måleområdene
5 Summer på/av
6 Bakgrunnsbelysning på/av
7 TRMS eller DC
Bakgrunnsbelysningen (fig. 3, pos.6) i LCD-displayet
kan velges når FSA 050 er slått på. Bakgrunnsbelysnin-
gen slår seg av automatisk etter 20 sekunder.
Summeren (fig. 3, pos. 5) kan slås på for å måle
gjennomgangen. Symbolet vises i LCD-displayet (fig. 5,
pos. 4).
4.4.4 Tilkoblingslist
459896-05_Ko
1
2
3
Fig. 4: Tilkoblingslist
1 Kontakt (–) for svart måleledning
2 Kontakt (+) for rød måleledning
3 Kontakter (+) for fjernmåleføler
