Bosch FSA 050 - Otočný Volič;Tlačidlá; Funkčné Tlačidlá; Pripojovacia Lišta

1 689 989 102 2019-05-24| Robert Bosch GmbH
332 | FSA 050 | Popis výrobkusk
4.4.2 Otočný volič/tlačidlá
459896-06_Ko
TEST
1
7
6
5
4
3
2
10
9
8
11

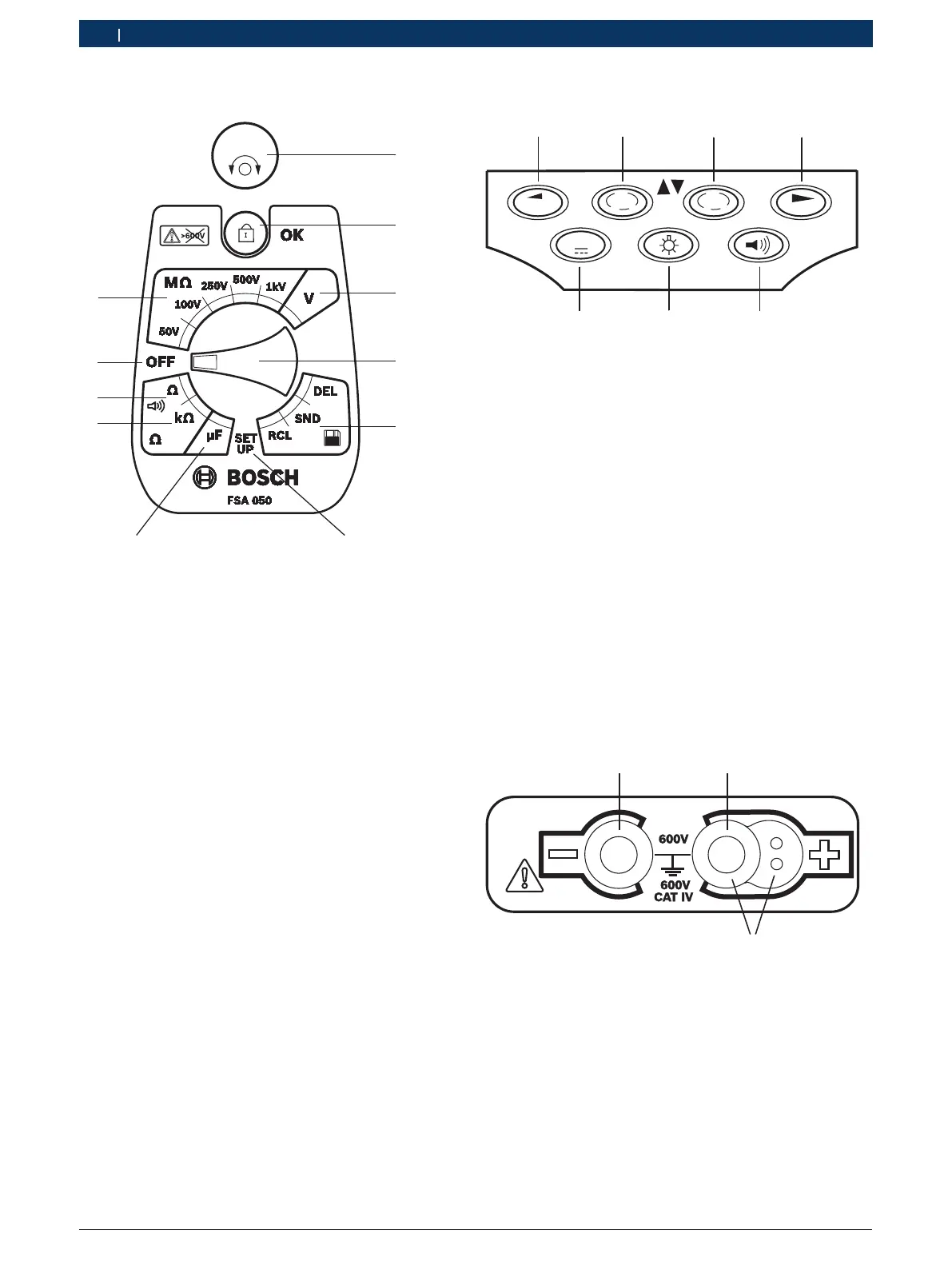

Obr. 2: Otočný volič/tlačidlá
1 TEST (testovacie/nulovacie tlačidlo)
2 /OK (blokovacie/potvrdzovacie tlačidlo)
3 Rozsah merania napätia
4 Otočný volič
5 Zobrazenie (RCL)/vymazanie (DEL) alebo prenos dát (SND)
1)
uložených výsledkov
6 Menu NASTAVENIA
7 Rozsah merania kapacity
8 Rozsah merania odporu
9 Rozsah prechodového merania
10 Vypínač (OFF)
11 Rozsahy meraní izolácie
1)
Prenos dát iba v spojení so softvérom CompacSoft[plus]
4.4.3 Funkčné tlačidlá
459896-04_Ko
μA
V
DAR
STORE
TRMS
PI
t s
1
7
6
5
43
2
Obr. 3: Funkčné tlačidlá FSA 050
1 ULOŽIŤ (uloženie výsledku merania alebo tlačidlo voľby v menu
NASTAVENIA)
2 DAR/PI/t alebo  (analýza izolácie alebo tlačidlo voľby v prípade
uložených nameraných hodnôt)
3 μA/s/V alebo  (zobrazenie ampérov, sekúnd alebo voltov alebo
tlačidlo voľby uložených nameraných hodnôt)
4 Ďalej (tlačidlo voľby v menu NASTAVENIA) alebo
zobrazenie stavu (FSA/STA) v rámci rozsahov merania
5 Bzučiak zap/vyp
6 Podsvietenie zap/vyp
7 TRMS alebo DC
Podsvietenie (obr. 3, poz.6) LCD displeja je možné
zvoliť, keď je FSA 050 v zapnutom stave. Podsvietenie
sa automaticky vypne po 20sekundách.
Bzučiak (obr. 3, poz. 5) je možné zapnúť na účel pre-
chodového merania. Na LCD displeji sa zobrazí symbol
(obr. 5, poz. 4).
4.4.4 Pripojovacia lišta
459896-05_Ko
1
2
3
Obr. 4: Pripojovacia lišta
1 Pripojovacia zásuvka (–) pre čierne meracie vedenie
2 Pripojovacia zásuvka (+) pre červené meracie vedenie
3 Zásuvky (+) pre diaľkové meracie snímače
