4.4.2 Kiertokytkin / näppäimet
459896-06_Ko
TEST
1
7
6
5
4
3
2
10
9
8
11

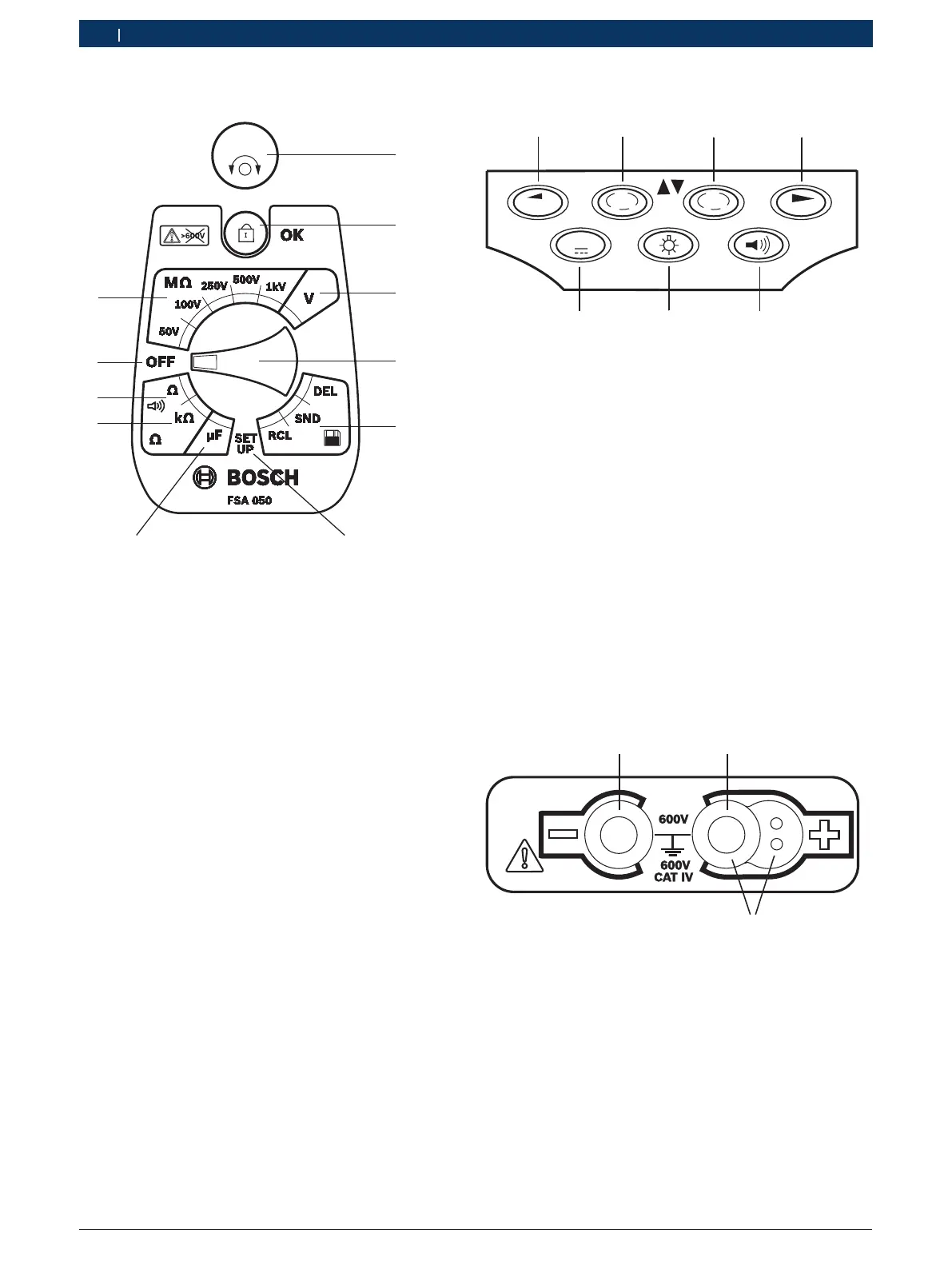

Kuva 2: Kiertokytkin / näppäimet
1 TEST (testaus-/nollausnäppäin)
2 /OK (lukitus-/vahvistusnäppäin)
3 Jännitemittausalue
4 Kiertokytkin
5 Tallennettujen tulosten näyttö (RCL)/poisto (DEL) tai tietojen
siirto (SND)
1)
6 SETUP-asetusvalikko
7 Kapasitanssin mittausalue
8 Vastuksen mittausalue
9 Yhteysmittaus
10 OFF-kytkin (OFF)
11 Eristystestin mittausalue
1)
Tiedonsiirto vain yhteydellä CompacSoft[plus]-ohjelmistoon
4.4.3 Toimintonäppäimet
459896-04_Ko
μA
V
DAR
STORE
TRMS
PI
t s
1
7
6
5
43
2
Kuva 3: FSA 050 -toimintonäppäimet
1 STORE (mittaustulosten tallennus tai valintanäppäin
SETUP-valikossa)
2 DAR/PI/t tai  (eristystesti tai tallennettujen mittausarvojen valin-
tanäppäin)
3 μA/s/V tai  (näyttö ampeereina, sekunteina tai voltteina
tai tallennettujen mittausarvojen valintanäppäin)
4 JATKA (SETUP-valikon valintanäppäin) tai tilanäyttö (FSA/STA)
mittausalueilla
5 Summeri päälle/pois
6 Taustavalaistus päälle/pois
7 TRMS tai DC
LCD-näytön taustavalaistuksen (kuva 3, osa 6) voi
valita, kun FSA 050 on kytketty päälle. Taustavalaistus
sammuu automaattisesti 20 sekunnin kuluttua.
Summeri (kuva 3, osa 5) voidaan aktivoida yhteystestis-
sä. Symboli tulee LCD-näyttöön (kuva 5, osa 4).
4.4.4 Liitännät
459896-05_Ko
1
2
3
Kuva 4: Liitännät
1 Liitäntä (–) mustalle mittausjohdolle
2 Liitäntä (+) punaiselle mittausjohdolle
3 Kaukomittauspään liitännät (+)
