Opis produktu | FSA 050 | 263 pl
4. Opis produktu
4.1 Przeznaczenie
Urządzenie FSA050 może albo komunikować się
zkomputerem izainstalowanym oprogramowaniem
FSA7xx/500 (CompacSoft[plus]) przez interfejs Blueto-
oth, albo pracować jako samodzielne urządzenie.
Przy użyciu testera FSA 050 można przeprowadzać
analizy izolacji pojazdów elektrycznych i hybrydowych.
Dodatkowo możliwy jest też pomiar wartości napięcia,
pojemności i rezystancji.
4.2 Warunkiem użytkowania urządzenia
jest aplikacja CompacSoft[plus]
Komputer zsystemem operacyjnym Windows7, Win-
dows8 lub Windows10 ico najmniej jednym wolnym
portem USB do podłączenia adaptera USB Bluetooth.
Na komputerze musi być zainstalowana aktualna wersja
oprogramowania CompacSoft[plus].
i Tester FSA 050 dysponuje fabrycznie mocą nadaw-
czą Bluetooth 10 mW (klasa 2). Klasę Bluetooth
można zmienić wyłącznie za pomocą programu
CompacSoft[plus].
4.3 Zakres dostawy
Nazwa Nr katalogowy
FSA 050 –
Walizka 1 685 438 640
Przewody pomiarowe (czerwony/czarny)
z zaciskami (czerwonym/czarnym)
1 684 430 075
Adapter Bluetooth-USB –
Baterie (5x) –
Świadectwo kalibracji –
Zdalny czujnik pomiarowy 1 684 430 074
Płyta DVD z aplikacją CompacSoft[plus] 1 687 370 275
Instrukcje obsługi 1 689 979 922
1 689 989 102

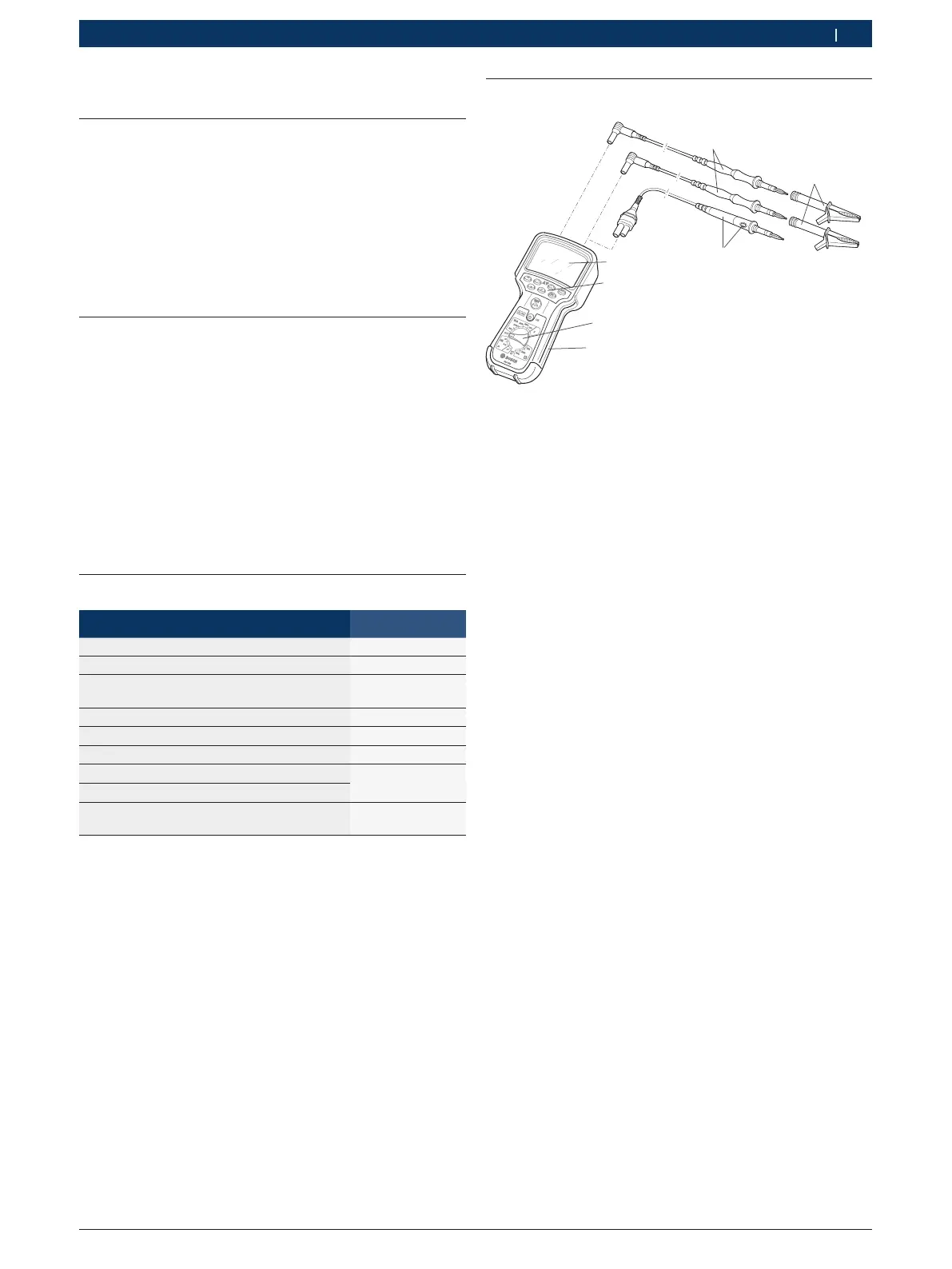

4.4 Opis urządzenia
TEST
STORE
DAR
A
PI
t
V
s
TRMS
458896-03_K
o
1
2
3
5
4
6
7
Rys. 1: FSA 050
1 Przewód pomiarowy czerwony/czarny
2 Zacisk czerwony/czarny
3 Zdalny czujnik pomiarowy z przyciskiem test/zerowanie (TEST)
4 Wyświetlacz LCD
5 Przyciski funkcyjne
6 Obrotowy selektor funkcji pomiarowych
7 Osłona gumowa
4.4.1 Zdalny czujnik pomiarowy
Zdalny czujnik pomiarowy może zastępować czerwo-
ny przewód pomiarowy. Przy analizie izolacji przycisk
<TEST> na zdalnym czujniku pomiarowym ma taką samą
funkcję co przycisk <TEST> na testerze FSA050.
Wartość rezystancji czarnego przewodu pomiarowego
i zdalnego czujnika pomiarowego można wyzerować na
potrzeby pomiaru rezystancji (Ω).
Analiza izolacji przy użyciu zdalnego czujnika
pomiarowego:
1. Podłączyć czarny przewód pomiarowy do czarnego
gniazda minusowego testera FSA 050.
2. Podłączyć zdalny czujnik pomiarowy do 3-polowego
czerwonego gniazda plusowego (zamiast czerwone-
go przewodu pomiarowego) testera FSA050.
3. Podłączyć czarny przewód pomiarowy i zdalny czuj-
nik pomiarowy do testowanego obwodu.
4. Wybrać odpowiedni zakres (50 V, 100 V, 250 V, 500 V
albo 1 kV).
5. Nacisnąć i przytrzymać przycisk <TEST> na zdalnym
czujniku pomiarowym.
 Przeprowadzana jest analiza izolacji.
6. Po zakończeniu analizy izolacji zwolnić przycisk
<TEST> na zdalnym czujniki pomiarowym.
