Produktbeskrivelse | FSA 050 | 59 da
4. Produktbeskrivelse
4.1 Anvendelse
FSA050 kan enten kommunikere via Bluetooth med
en computer og installeretFSA7xx/500-software
(CompacSoft[plus]) eller anvendes som stand-alone-
apparat.
Med FSA 050 kan der foretages isolationsanalyser på
el- og hybridkøretøjer. Derudover kan der også måles
elektriske spændinger, kapaciteter og modstande.
4.2 Forudsætninger for drift med
CompacSoft[plus]
Computer med operativsystem Windows7, Windows8
eller Windows10 og mindst et frit USB-interface til
Bluetooth-USB-adapteren. Den aktuelle version af
CompacSoft[plus] skal være installeret på computeren.
i Fra fabrikken har FSA 050 en Bluetooth-sendeeffekt
på 10 mW (klasse 2). Bluetooth-klassen kan kun
ændres via CompacSoft[plus]-softwaren.
4.3 Leveringsomfang
Betegnelse Bestillings-
nummer
FSA 050 –
Kuffert 1 685 438 640
Måleledninger (rød/sort) med
tilslutningsklemmer (rød/sort)
1 684 430 075
Bluetooth-USB-adapter –
Batterier (5x) –
Kalibreringscertifikat –
Sensor til fjernmåling 1 684 430 074
Dvd CompacSoft[plus] 1 687 370 275
Brugsanvisninger 1 689 979 922
1 689 989 102
4.4 Produktbeskrivelse
TEST
STORE
DAR
A
PI
t
V
s
TRMS
458896-03_K
o
1
2
3
5
4
6
7

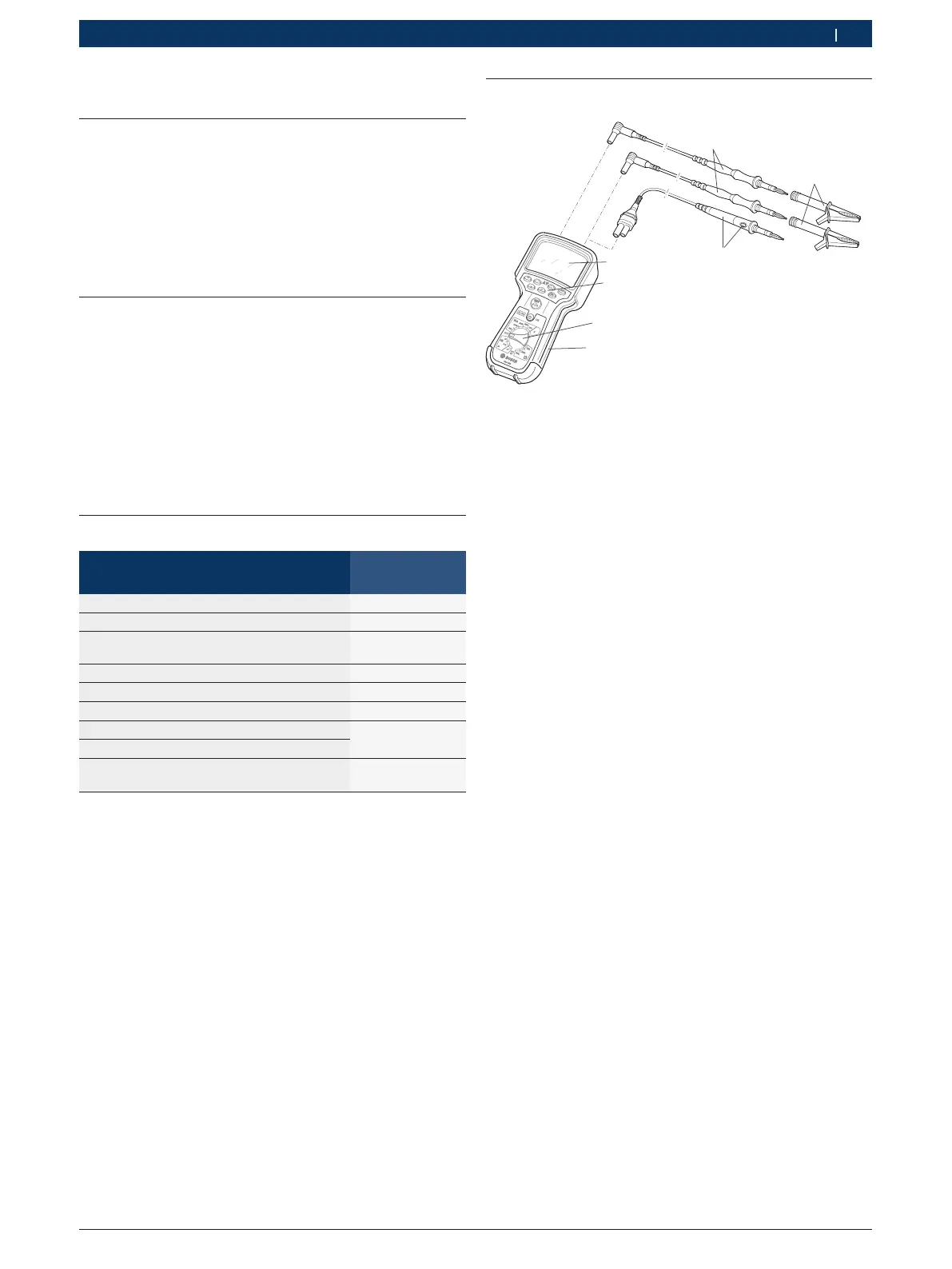

Fig. 1: FSA 050
1 Måleledninger rød/sort
2 Tilslutningsklemmer rød/sort
3 Sensorer til fjernmåling med test- og resæt-knap (TEST)
4 LCD-display
5 Funktionstaster
6 Pendulregulering til målefunktioner
7 Beskyttelsesgummi
4.4.1 Sensor til fjernmåling
Sensoren til fjernmåling kan erstatte den røde måleled-
ning. Ved isolationsanalysen har <TEST> på sensoren
til fjernmåling den samme funktion som <TEST> på
FSA050.
Til modstandsmålingen (Ω) kan modstanden i den sorte
måleledning og i sensoren til fjernmåling resættes.
Fremgangsmåde ved isolationsanalyse med sensor til
fjernmåling:
1. Sæt den sorte måleledning i den sorte minibøsning
på FSA 050.
2. Sæt sensoren til fjernmåling i det 3-polede plusud-
tag (i stedet for den røde måleledning) på FSA050.
3. Den sorte måleledning og sensoren til fjernmåling
tilsluttes det kredsløb, der skal testes.
4. Vælg det rigtige område (50V, 100V, 250V, 500V eller
1kV).
5. Tryk på <TEST> på sensoren til fjernmåling og hold
knappen nede.
 Isolationsanalysen gennemføres.
6. Slip knappen <TEST> på sensoren til fjernmåling for
at afslutte isolationsanalysen.
